产品名称：DC80480KM050_1111_0X(T/C)

系列：M型医用级

尺寸：5.0"带外壳

分辨率：800*480

通讯接口：RS232/TTL

相关资料下载：: 数据手册指令集开发包选型表更多资料

在线购样立即咨询

产品展示
参数与性能
开发软件

演示视频

产品概括

DC80480KM050_1111_0X(T/C),8P25立式（T：电阻；C：电容）是一款5.0寸分辨率为 800*480的物联型工业组态串口屏。

（1）采用400M SOC处理器，屏幕运行速度更快，上电即可运行

（2）支持全球任意国家语言，仅需1套美工UI，一键切换语言

（3）支持LUA脚本编程，屏内部运行逻辑和算法，减少通讯频率

（4）通过临床医用所需的EMI辐射、高低温、微波干扰、线圈干扰、群脉冲等多项严酷测试

（5）功耗低。背光最暗模式，处理器全速运行下仅0.4W，休眠模式更低

（6）常规组态控件满足用户95%需求

（7）支持图片、固件的远程升级、增量升级、运行中升级等多种模式

（8）面板采用BOE/群创/翰彩等兼容品牌（根据市场货源而定，不予额外通知）

核心竞争力

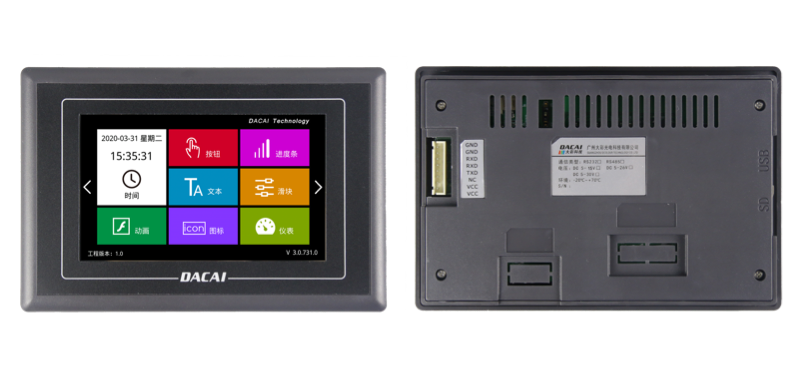

产品图片

电容屏

电阻屏

核心硬件

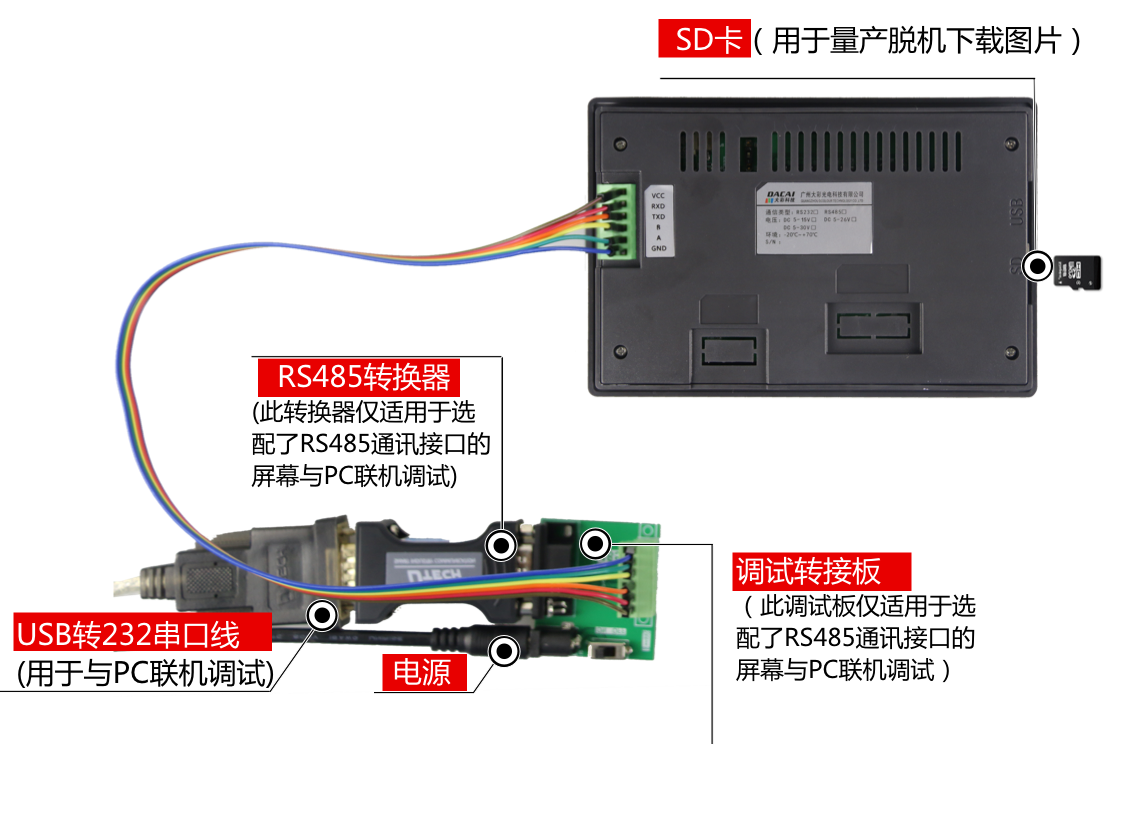

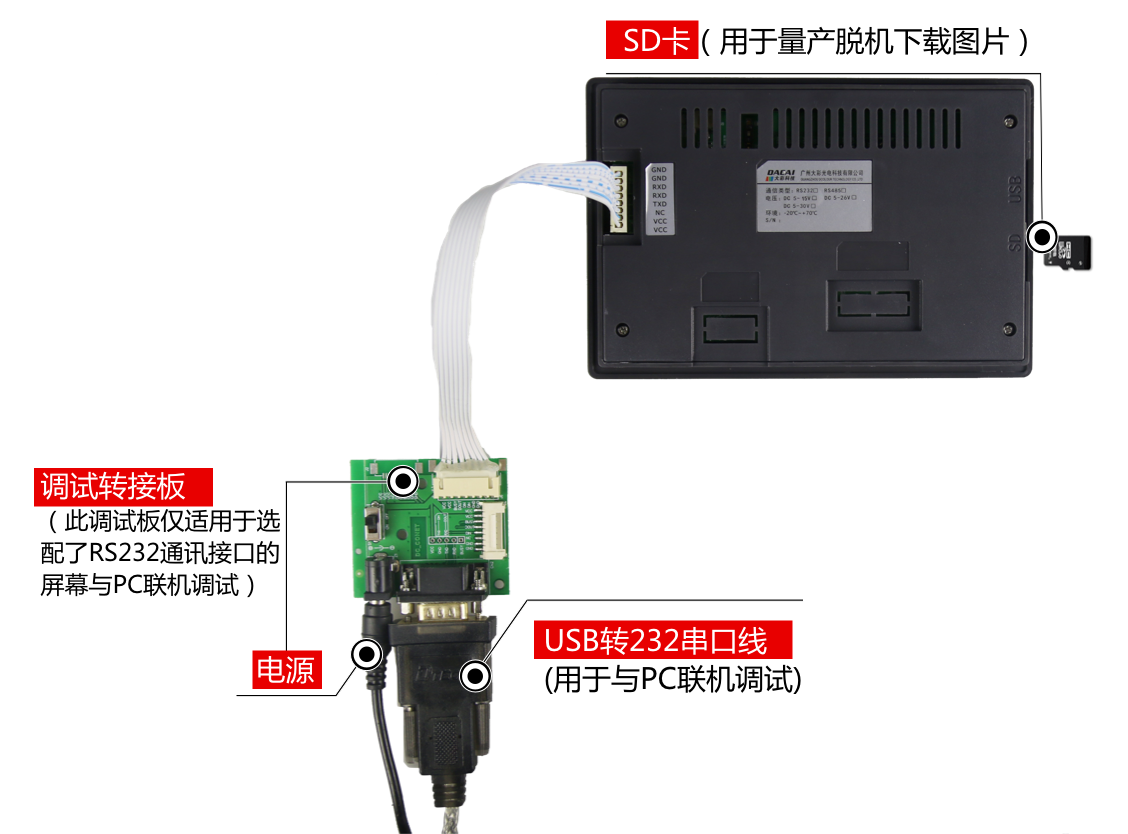

调试图

应用领域

系列区别

参数规格

◆ 产品参数
型号说明	DC80480KM050_1111_0T,8P25立式(RS232,电阻触摸) DC80480KM050_1111_0C,8P25立式(RS232,电容触摸)
产品系列	M系列，医用级
核心处理器	400M SOC处理器
操作系统	无操作系统，上电即可运行
协议类型	默认大彩组态指令集，上位机可配置运行MODBUS RTU、XGUS协议
脚本语言	5.3版本LUA脚本，屏内部可运行用户编写的逻辑、协议和算法功能
尺寸	5.0寸
分辨率	800*480
安装方向	支持0、90、180和270度旋转安装显示
存储空间	128Mbit
字库	内置矢量字体，边缘抗锯齿处理，支持任意大小ASCII、GBK、GB2312、UNICODE（全球语言）字库，也可自定义任意电脑字体显示
图片存储	支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储。累加可存储约185张全屏图片(按大小80KB/张计算，不建议BMP格式)。图片压缩比不同，此值会上下浮动
颜色	65K色，16位RGB
电压	4.5-30V
功耗	休眠：0.4W
	背光最暗、无喇叭：0.7W
	背光最暗、有喇叭：1.9W
	背光最亮、无喇叭：1.6W
	背光最亮、有喇叭：2.8W
通讯方式	RS232/TTL(出厂默认232电平)
通讯波特率	RS232:1200～921600bps ，典型波特率：115200bps
通讯接插件规格	XH2.54-8P
图片本地下载	SD卡、串口、U盘（需要定制）
固件本地/远程升级	插入SD卡本地升级/支持用户主板远程串口升级屏幕固件
图片远程升级	支持用户远程利用自己主板串口升级屏幕相关图片工程、字库、配置文件等
实时时钟(RTC)	支持时钟、定时器、倒计时等功能
屏有效显示区（AA）	长宽 = 108.5mm64.9mm
产品尺寸（长宽高）	160.0mm107.0mm21.6mm（MAX）
开窗尺寸	151.1mm*98.2mm
配套上位机软件	VisualTFT®
工作温度	-20～+70℃
存储温度	-30～+80℃
音频播放	MP3音频格式(喇叭4Ω2W，单声道)，与图片共用存储空间。若mp3格式的采样率为128kbps，占用存储0.92MB/分钟
音频接插件规格	PH2.0-2P
视频播放	MP4视频格式，与图片共用存储空间。若1个分辨率为800*600、视频码率3000Kbps、音频码率166Kbps、帧率25Hz的视频文件，占用存储21.9MB/分钟
三防漆工艺	无（可选项）

◆ 产品核心竞争力
学习周期	30分钟熟悉开发环境，3天完成人机交互设计
程序调试	上位机集成了“虚拟串口屏”，无需连接硬件，直接Keil IDE与其绑定调试
启动时间	上电即运行，无系统加载时间
组态控件	拥有多语言、按钮、文本、下拉菜单、进度条、滑块、仪表、动画、二维码、曲线、历史曲线、数据记录、圆形进度条、子画面滑动控件等多种组态控件
系统键盘	内置虚拟数字、字符键盘，支持中英文输入法，可自定义键盘
数据记录	支持数据记录控件内容导出到SD卡
图层技术	系统内置多个显示图层，切换速度更快
多语言功能	出厂可预置多达15种全球任意国家语言，一键切换所需语言，无需多套UI
逻辑运算处理	上位机内嵌LUA脚本解析器，用户可在屏内自定义各种复杂逻辑关系和协议,满足客户99.9%的产品功能需求
远程升级	支持远程串口升级屏幕固件、工程文件、指定图片、配置文件和字库等
生命周期	采用传统大品牌处理器，多年不断货

◆ 液晶屏
显示器类型	TFT液晶屏
背光灯管	LED
亮度（cd/m²）	280
背光灯寿命（h）	>20,000
对比度	500:1
视角（L/R/T/B）	70/70/50/70

◆ 触控面板（电阻、电容可选配）
触控类型	电容触摸屏
电容屏触控方式	单点、滑动触摸
电容屏透光率	90%以上
电容屏触控次数	电容屏触摸次数理论无限次、触控寿命与工作环境（灰尘、湿度）有关
电容盖板定制化	可按用户图纸尺寸定制“玻璃盖板+电容触摸”一体化贴合服务
触控类型	电阻触摸屏
电阻屏触控方式	单点、滑动触摸
电阻屏透光率	80%以上
电阻屏触控次数	同一个像素点，单点次数100万次以上

◆ 定制服务
定制费用	一次性签订1000PCS合同，部分可免收定制费
硬件电路	可定制PCB尺寸、电路厚度、添加用户电路、军工级温度显示等
软件定制	根据用户需求定制特殊指令或控件，降低用户开发难度
美工服务	可提供图片美工及产品结构设计服务
其它	按需定制，满足用户一切需求

可靠性测试

PC软件Visual TFT功能

Visual TFT 是我司自主创新开发的一款功能强大的串口屏开发调试软件，内嵌国内独家首款“虚拟串口屏”。用户新建工程后，导入设计好的美工图片，然后对每个画面中的按钮和其他控件进行配置，模拟仿真正确后，最后将整个工程下载到串口屏中。

软件常用功能如下：
     (1) IDE环境操作人性化，界面美观大方；内置字库生成器、Lua脚本编译器；
     (2) 软件集成了常用图标、按钮和键盘等矢量图，降低美工难度；
     (3) 画面支持图片缩放、文字编辑和元素拷贝等常用操作功能；
     (4)工程编译后为每个画面、图片和控件分配唯一ID；
     (5) 内置指令调试助手，方便PC直接调试串口屏，快速掌握指令操作；
     (6) 内嵌“虚拟串口屏”模拟仿真器，直接绑定KEIL调试，不需要每次工程图片有变化，而重新下载图片；
     (7)支持二进制文件烧录，量产更方便安全；
     (8)根据用户需求，定制特殊的PC软件功能；

开发三部曲

(1) 准备美工素材

安排美工人员将开机画面、文本背景、按钮图标和提示框等产品所需图片设计好。

(2) 利用配套的VisualTFT软件进行画面编辑、控件配置和图片下载

首先利用配套的上位机VisualTFT软件，将预先设计好的美工图片进行界面排版和控件配置，然后运行 “虚拟串口屏”进行模拟仿真，最后可以通过USB/SD/UART/U盘/WIFI（视不同型号硬件配置）将整个工程下载到串口屏内部存储器中。PC软件会对工程中的每个画面、图片和控件分配一个唯一的ID号。

(3) 用户单片机监听和发送相应的串口指令控制画面显示

工程下载到屏内后，一旦按下画面某个按钮，用户MCU串口就会收到屏幕上传的按钮ID信息或坐标值。通过对ID号进行解析，用户即可获取当前按钮的画面位置和功能属性，这样就可以控制相关外围设备动作或画面更新显示。

对于无触摸产品，用户单片机无需监听按钮ID上传的信息，只需发送相关指令进行画面切换和文本图片显示等。

什么是虚拟串口屏

“虚拟串口屏”是广州大彩光电科技有限公司(www.gz-dc.com)开发的国内独家首款串口屏仿真器。用户安装好上位机VisualTFT软件后，即可运行使用。虚拟串口屏仿真结果与真实串口屏一模一样。因此，研发前期评估时无需购买硬件，通过自己单片机RS232串口与它相连，即可相互通信，鼠标点击按钮就会立刻上传按钮控件信息，一旦开发者调试通过，真实硬件则无需再调试。

Keil与虚拟串口屏绑定调试

为了进一步提高开发效率，用户还可以通过Keil开发环境与“虚拟串口屏”进行绑定Debug调试。程序单步调试时，所有运行结果都可以在“虚拟串口屏”上呈现，大大节省工程师开发时间，一旦工程界面有所改变，用户不再需要重新下载图片到串口屏，所有项目前期评估都可以基于PC端来完成。
