大彩串口屏物联型- HTTP远程升级教程

发布人：大彩科技发布日期：2021-05-20

使用HTTP 远程升级需要注意以下5点：

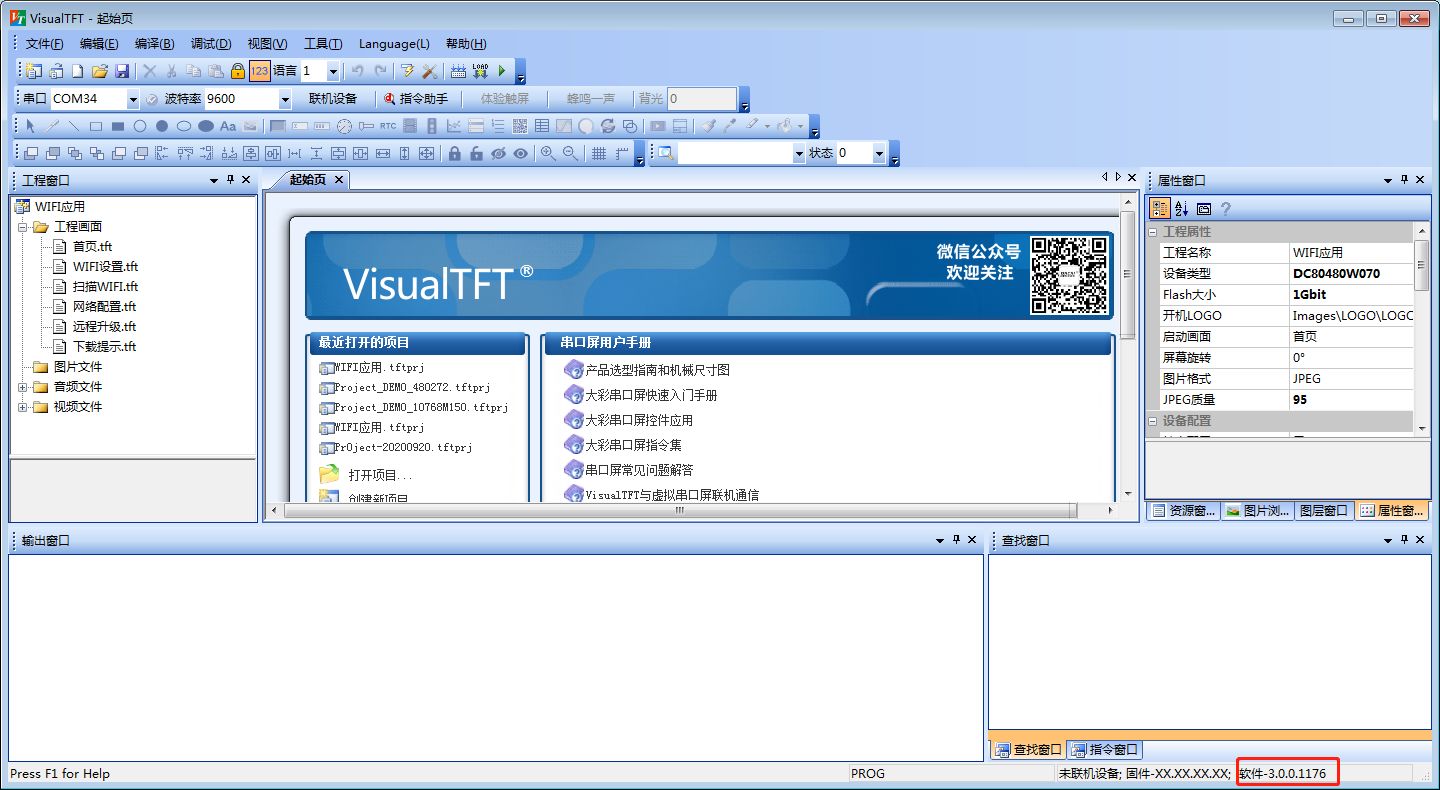

1. 固件版本需要是3.0.911.0以上（包括3.0.911.0版本）；

2. 工程属性配置时，必须给C区分配空间，而且需要比升级文件大，比如升级文件7M，C区分配空间至少8M以上，如图3-1所示；

3. HTTP 下载路径必须是"C:/DCIOT.PKG"，否则下载成功后无法升级工程；

4. 升级文件必须小于35M否则下载的时候会导致屏幕重启；

5. 远程升级画面尽量简洁，不可以播放视频，音频等占内存的应用。

图3-1 分配空间

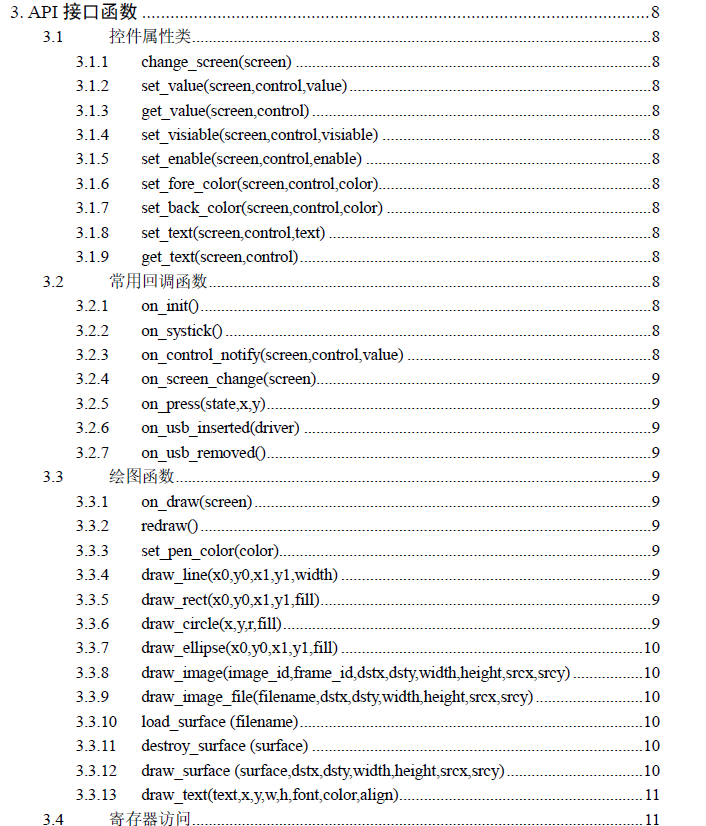

大彩科技针对LUA脚本提供了丰富的API接口函数，具体函数可以查阅文档《LUA脚本API V1.5》，如图4-5所示。

图4-5 API函数文档

本教程文档中所涉及到的部分的相关接口函数

1. 函数on_control_notify(screen,control,value)

注释：此函数可以在用户触摸修改控件后被回调。函数有三个参数：

注释：此函数可以在定时器超时后被回调。函数有一个参数：

3. 函数start_timer(timer_id, timeout, countdown, repeat)

注释：此函数可以启动定时器。函数有四个参数：

4. 函数stop_timer(timer_id)，timer_id表示定时器ID。

5. 函数set_value(screen,control,value)

注释：此函数可以设置控件数值。函数有三个参数：

6. 函数scan_ap()

注释：扫描无线热点，返回热点数目ap_count = scan_ap()

7. 函数http_download (taskid,uri,savepath)

注释：下载文件

8. 函数on_http_download (taskid, status)

注释：下载响应

注：更多API函数请参考文档《物联型LUA脚本API_V1.0》和网站：www.runoob.com/lua

在我司提供参考资料中有关于串口屏HTTP协议远程升级工程的示例工程，为了方便理解文档所提到的参数设置，在阅读文档的同时可以查看工程配置协助理解文档内容。实现WIFI远程升级串口屏需要完成以下四个步骤：

1. 搭建云端服务器；（如果已有云端服务器可以跳过该步骤）

2. 配置串口屏网络参数；

3. HTTP下载文件到C盘；

4. 控制屏幕复位，解压升级文件。

4.3.1 搭建云端服务器

服务器，也称伺服器，是提供计算服务的设备。服务器的构成包括处理器、硬盘、内存、系统总线等，和通用的计算机架构类似，但是由于需要提供高可靠的服务，因此在处理能力、稳定性、可靠性、安全性、可扩展性、可管理性等方面要求较高。

搭建服务器这一步比较复杂，如果没有服务器建议寻找专业的开发服务器团队进行开发，以节省开发项目的时间。另外，一般网页上的网站也支持HTTP协议，开发者可以考虑将升级文件上传到自己公司官网上，生成HTTP下载链接。

4.3.2 配置串口屏网络参数

此步骤为配置串口屏默认的网络参数，工程中配置串口屏网络参数；

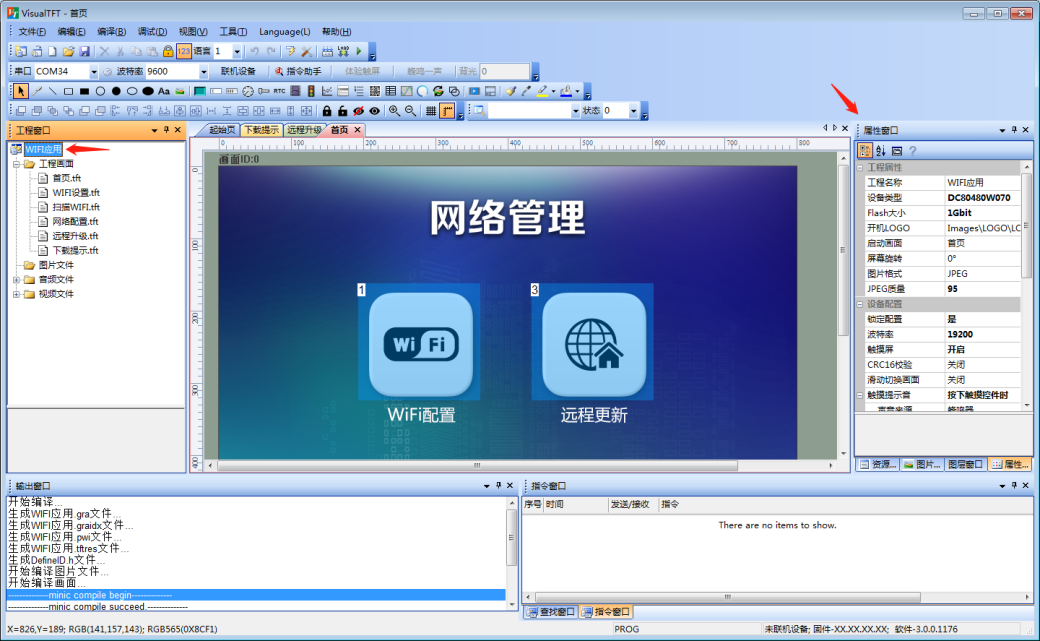

1. 双击图4-6中【工程窗口】中的工程名字，右边的【属性窗口】会显示该工程的属性；

图4-6 工程属性

2. 找到属性窗口中的【网络设置】和【高级设置】，如图4-7和图4-8所示；

注：此步骤请参考《大彩串口屏WIFI使用教程_V1.1》，本文不再重复介绍。

图4-7 工程属性

图4-8 高级设置

4.3.3 扫描/选取WIFI

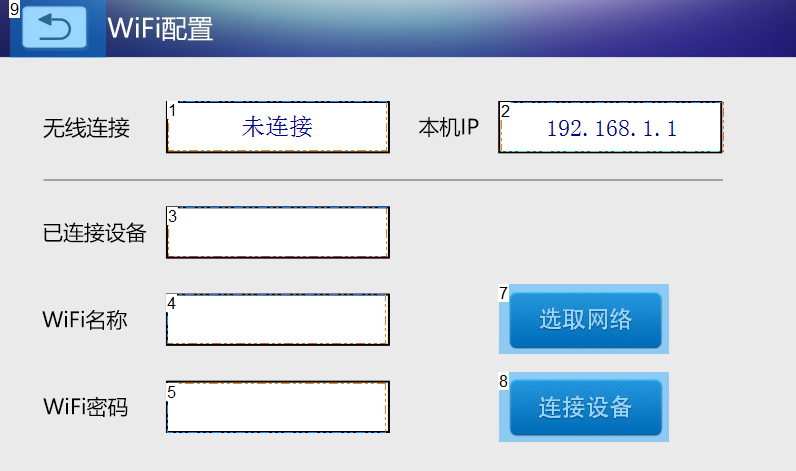

建议将我司的示例工程的中WIFI设置、扫描WIFI和网络配置这三个画面直接移植作为固定模板使用，只修改图片风格不改变控件编号顺序，如果画面ID改变，需要将LUA脚本对应的画面ID更改。示例工程WIFI设置画面如图4-9所示；

图4-9 WIFI设置画面

控件编号4，5设置为弹出键盘输入的文本框控件，可以手动输入WIFI的账号密码，点击“连接设备”后调用LUA的API函数get_text()获取WIFI名称和WIFI密码对应的文本框中内容再调用LUA脚本中的set_wifi_cfg()函数修改默认连接的WIFI设备，工程中LUA脚本程序：

程序清单 1

--按下按钮会调用该函数，并把画面ID和控件ID，以及控件值传参进该函数
function on_control_notify(screen,control,value)
      ……
if screen==1 and control==8   and value == 1            --按钮连接设备按下
     then
        ssid = get_text(1,4)               --获取文本框内容
        psw = get_text(1,5)
        set_wifi_cfg(1,0,ssid,psw)        --连接WIFI，1网卡模式，0自动识别加密
        save_network_cfg();                --保存设置
        set_text(1,1,'连接中...')
     end
    ……
end

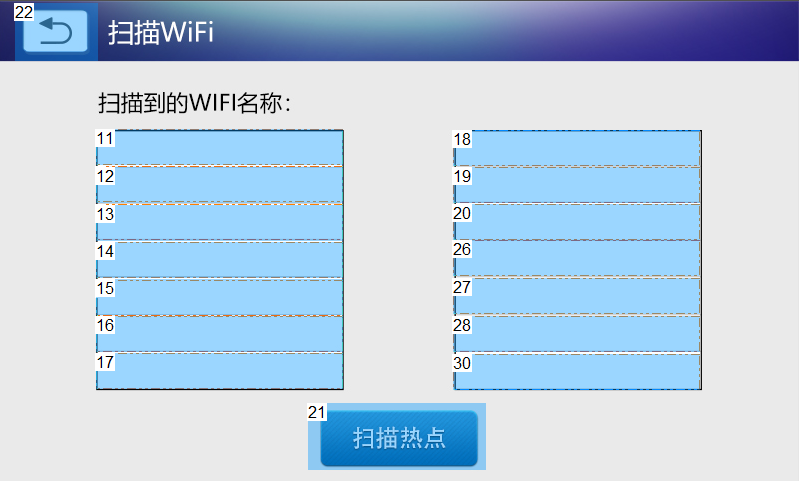

点击“选取网络”，切换到扫描WIFI的画面中，如图4-10所示；点击“扫描WIFI”后调用LUA脚本的API函数scan_ap()和get_ap_info()扫描可用的WIFI设备，并将扫描出来的WIFI名称显示在列表中，脚本程序如下：

图4-10 扫描WIFI

程序清单 2

--扫描wifi与显示
function scan_ap_fill_list( )
    ap_cnt = scan_ap()                                          --扫描可用热点
    for i=1,ap_cnt do
      ssid,security,quality = get_ap_info(i-1)               --获取信息
      set_text(2,i,ssid)                                          --在列表中显示id
    end
    for i=ap_cnt,10 do
       set_text(2,i,"")                                           --清空后面的
    end
end
--控制控件
function on_control_notify(screen,control,value)
     --点击扫描热点
     if screen==1 and control==7 or
        screen==2 and control==21
      then
        scan_ap_fill_list()
      end
……
end

扫描出所有的WIFI设备名称后，选中其中一个设备名字后，返回到WIFI配置画面中时，会自动填写选中的WIFI设备的名称，输入WIFI密码后点击 “连接设备”接入该WIFI设备中。LUA程序如下：

程序清单 3

--选取热点
function on_control_notify(screen,control,value)
……
     if screen==2 and control>=11 and control<=20 and value == 1
     then
        ssid = get_text(2,(control-10))                      --文本控件从1~10
        set_text(1,4,ssid)                                     --显示选中的SSID名称
     end
……
end

4.3.4 远程更新

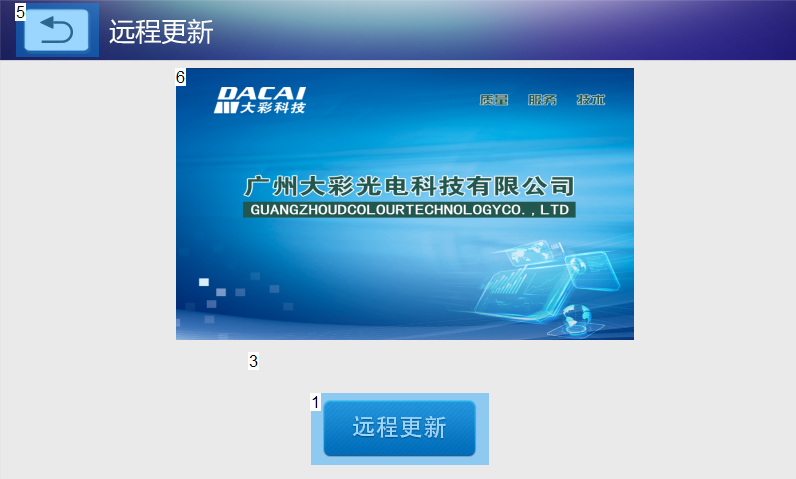

调用LUA 脚本下载PKG包，API函数参考上文4.2说明，工程画面配置如所示；

图4-11 画面配置

程序逻辑：点击远程更新按钮，调用http_download()函数将文件下载到c区，下载完成后触发回调函数on_http_download()，在回调函数中判断文件下载是否成功，成功后调用os.exit()复位串口屏

程序清单 4

function on_control_notify(screen,control,value)
    ……
    if screen==4 and control==1                                            --远程升级
      then
        http_download(1,'http://video.gz-dc.com/DCIOT.PKG',c_dir)
      end
     …….
end
function on_http_download (taskid, status)
    if taskid == 1 then
        if status == 0 then                --下载失败
            set_value(4,3,2)
        elseif status == 1 then      --下载成功，存储失败
            set_value(4,3,3)
        elseif status == 2 then      --下载成功，存储成功
            set_value(4,3,4)
            os.exit()             --重启
        end
    end
end
