新品来袭:节省1个MCU?大彩串口屏提供PWM/AD/IO/UART扩展口二次开发

发布人:大彩科技发布日期:2022-04-12


视频演示


大彩君最近一直收到客户反馈:

1. 贵司的明星产品医用级M070能否增加U盘?我们需要大量数据导出和升级。

2. 我需要屏幕支持2路IO输出,接报警器和报警灯。

3. 是否支持PWM输出,直接屏幕控制电机或呼吸灯?

4. 贵司产品能再扩展一路串口输出吗,需要走自定义协议?

5. 可以AD采集温湿度型号吗?

6. 你们支持外接矩阵键盘吗?






这一次,研发工程师花1个月精心打造,采用成本增加3毛钱的方式统统完成了大家的期望,产品成功批量上市。

订购型号:DC80480M070_3111_0T(电阻)、DC80480M070_3111_0C(电容), 价格非常美丽。

该产品除了给用户省去一个MCU,更方便产品的布线,所有功能都可以使用LUA脚本二次开发,丰富的例程和技术支持助您产品快速升级。








产品图片



核心硬件图








产品特点





1、具备组态串口屏所有常规功能,支持U盘功能;


2、新增加的扩展口接口,支持3.3V 电源输出、ADC、串口、PWM、IO输入、IO输出;


3、支持给3.3V外设供电;


4、ADC电压测量,可以检测多达10个按键输入;


5、新产品实现双串口的数据通信,扩展口拥有一个串口,对原来主串口没有影响。新增加的串口在LUA中自定义数据接收和发送;


6、4个IO口,可以根据需求配置输入、输出模式,电平3.3V。











接口介绍





功能简介,如表格5-1所示。

表格 5-1 功能介绍

功能

IO口/使能脚

介绍

3.3V

PD20

可以控制3.3V输出,电流500mA

ADC输入

不需要配置IO,有专门的LUA API

分辨率是6bit,采样率是250Hz,支持电压0-1.77V

IO输入、输出

PE5PE9PE10PD21

可以输入/输出,电平3.3V

PWM输出

不需要配置IO,有专门的LUA API

频率范围0Hz-4MHz,占空比范围0%-100%

串口

UART3

LUA自定义串口发送、接收,电平3.3V

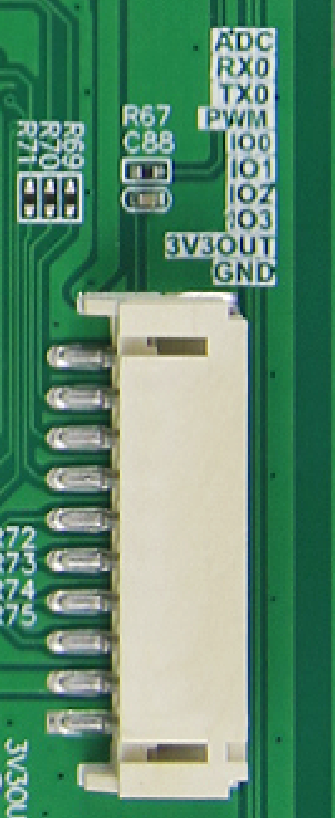

接口介绍,如表格5-2所示。

序号

定义

描述

参考图

1

ADC

模数转换接口


2

RX0

串口输入,接用户TXD

3

TX0

串口输出,接用户RXD

4

PWM

PWM输出

5

IO0

IO0输入/输出端

6

IO1

IO1输入/输出端

7

IO2

IO2输入/输出端

8

IO3

IO3输入/输出端

9

3V3OUT

电源输出端

10

GND

电源地



该产品除了给用户省去一个MCU,更方便产品的布线,所有功能都可以使用LUA脚本二次开发,丰富的例程和技术支持助您产品快速升级。


下面我们就一起看看如何使用LUA脚本进行二次应用开发。






电源开关





控制PD20使能3.3V输出。可以给外设供电。

核心API函数:

1. gpio_set_out (pin)

PIN引脚设置为输出模式

  • pin:引脚


2. gpio_set_value (pin,value)

设置输出PIN引脚为(高电平1/低电平0)

  • pin:引脚
  • value:输出电平


代码如程序清单 5-1所示。

程序清单 5-1 电源开关程序

--初始化
gpio_set_out( POWER_EN_PD20 )

--关闭电源
gpio_set_value( POWER_EN_PD20,0 )

--打开电源
gpio_set_value( POWER_EN_PD20,1 )









ADC输入





可以检测电压值,电压方位支持0-1.77V。使用 status,data = get_key_adc_data() 获取电压值。此例程通过ADC检测按键输入,共10个按键,每个按键按下的电压差值大约是0.17V。

核心API函数:

1、get_key_adc_data()

返回两个参数:

  • Status:状态,1表示有按键按下,17表示没有按键按下
  • data:按键按下时表示具体数值,数组范围0-59。按键没有按下时,数值会大于59。


代码如程序清单 5-2所示。

程序清单 5-2 ADC输入检测

local status,data = get_key_adc_data()








IO输入、输出





4个GPIO,即可以检测输入,也可以用输出高低电平。

核心API函数:

1. gpio_set_in (pin)

PIN引脚设置为输入模式

  • pin:引脚

2. gpio_set_out (pin)

PIN引脚设置为输出模式

  • pin:引脚

3. gpio_set_value (pin,value)

设置输出PIN引脚为(高电平1/低电平0)

  • pin:引脚
  • value:输出电平

4. gpio_get_value (pin)

获取输入PIN引脚电平(高电平1/低电平0)

  • pin:引脚


代码如程序清单 5-3所示。

程序清单 5-3 IO控制

--初始化IO为输出模式
gpio_set_out ( IO0_PE5 )

--设置IO输出低电平
gpio_set_value ( IO0_PE5, 0 )

--设置IO输出高电平
gpio_set_value ( IO0_PE5, 1 )

--初始化IO为输入模式
gpio_set_in ( IO0_PE5 )

--获取IO电平
local io0_num = gpio_get_value ( IO0_PE5 )








PWM输出





可以设置PWM输出,频率范围0Hz-4MHz,占空比范围0%-100%。

核心API函数:

1、set_pwm(freq,duty)

返回两个参数:

  • freq:频率,范围0Hz-4MHz。
  • duty:占空比,范围0%-100%。


代码如程序清单 5-4所示。

程序清单 5-4 PWM控制

local     pwm_freq = 100
local     pwm_duty = 50
set_pwm( pwm_freq, pwm_duty )








串口





使用UART3的TX、RX。在LUA脚本实现串口数据发送、接收、解析。

在本例程中,把扩展口的TX0口和RX0口短接,形成短路,从而自发自收测试。

核心API函数:

1. uart_set_baudre3(baudrate)

设置串口3的波特率:串口3为屏幕和串口小助手通讯串口

  • baudrate:波特率,支持2400bps~961200bps

2. on_uart_recv_data3(packet)

串口3接收数据的回调函数,使用自定义串口指令触发此函数执行:

  • packet:接收的字节数组

3. uart_send_data3(packet)

通过串口3发送数据

  • packet:发送的字节数组,下标从0开始

代码如程序清单 5-5所示。

程序清单 5-5 串口测试

--初始化串口3,设置波特率为115200
uart_set_baudrate3( 115200 )

--发送数据
local us_data={}
us_data[0] = 0x5A                         --数据
us_data[1] = 0xA5                         --数据
uart_send_data3( us_data )                   --发送数组
-- 串口接收回调函数
function on_uart_recv_data3( packet )
    local count = #( packet )    --计算长度
    local string1 = ''          --存放数据的临时变量
    for  i=0, count  do
        --for循环把数据存到string1
        string1 = string1 .. string.format( '%X', packet[i] )
    end
    --接收完成,调用string1
    print( string1 )
end
