该平台默认支持大彩组态指令集，上位机可配置运行MODBUS RTU、XGUS协议，同样支持5.3版本LUA脚本，屏内部可运行用户编写的逻辑、协议和算法功能，无操作系统，上电即可运行显示画面。
接口为FPC1.0-12P，引出蜂鸣器、SD卡座电路。

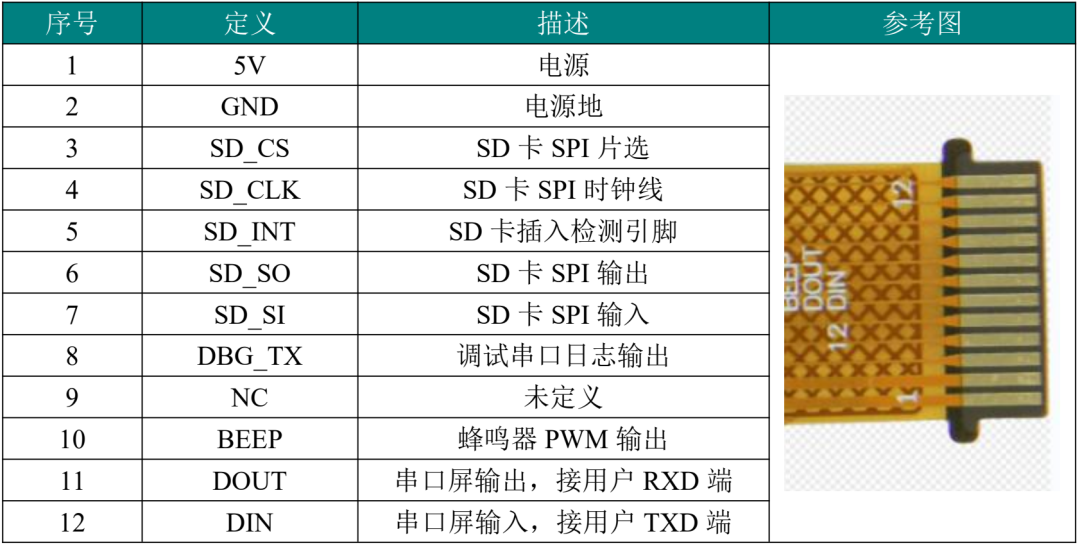

引脚定义如下：
电容产品图片
核心硬件标注图
产品视频

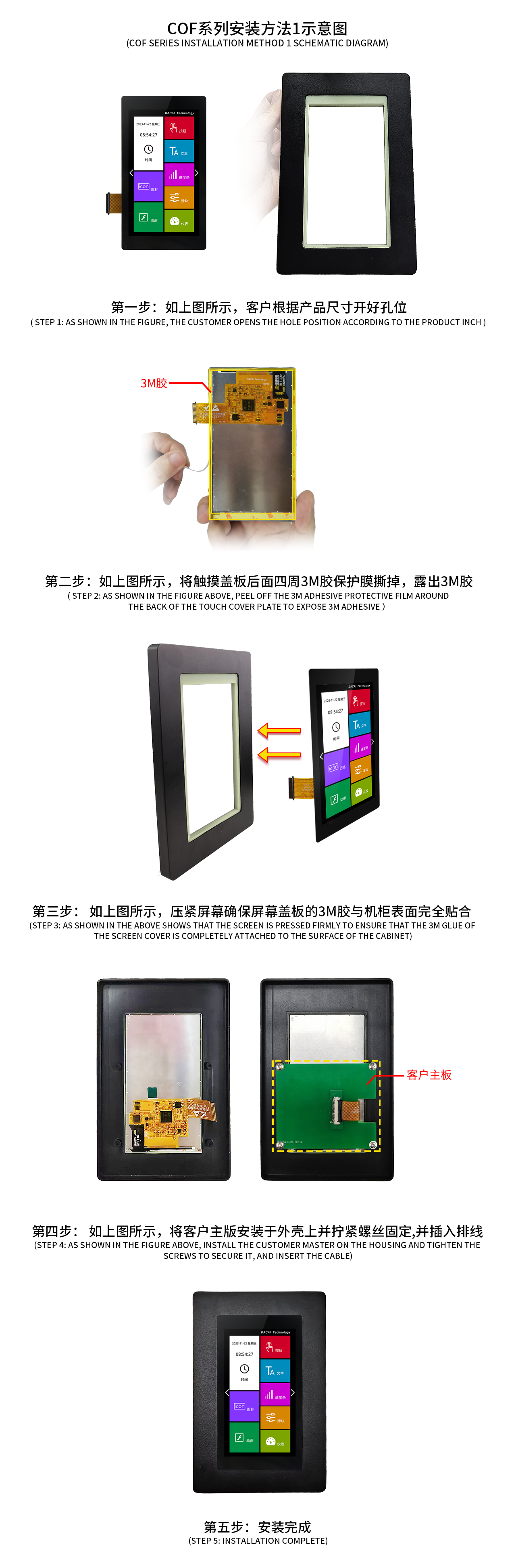

安装方式一：

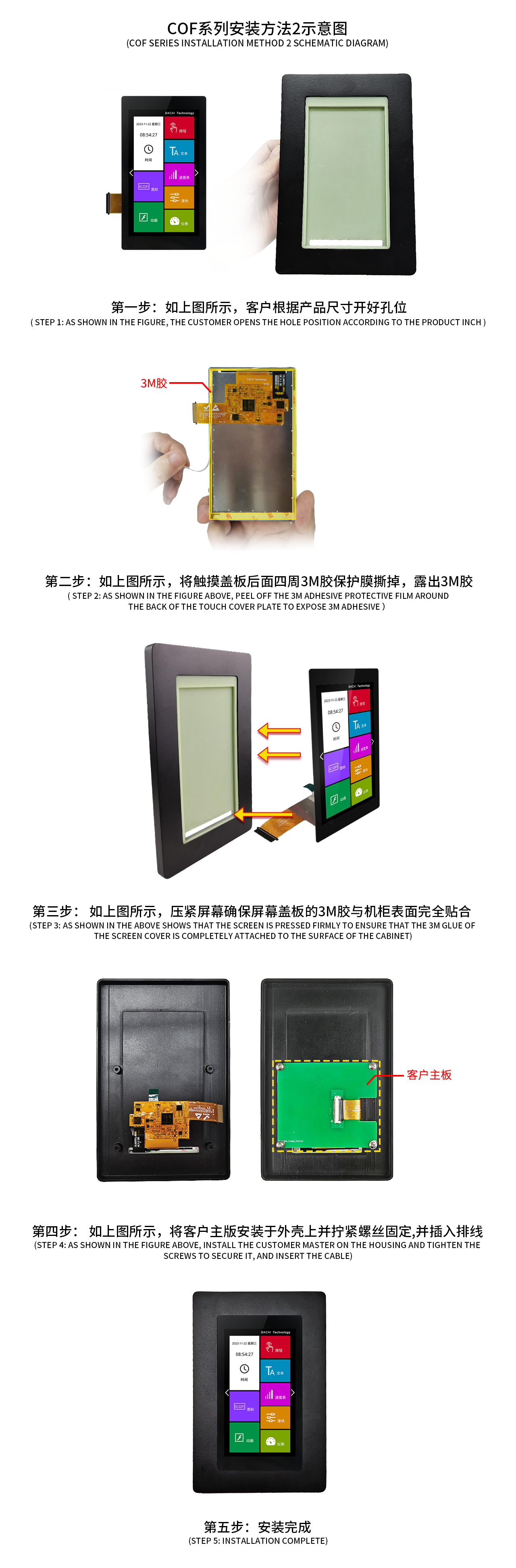

安装方式二：

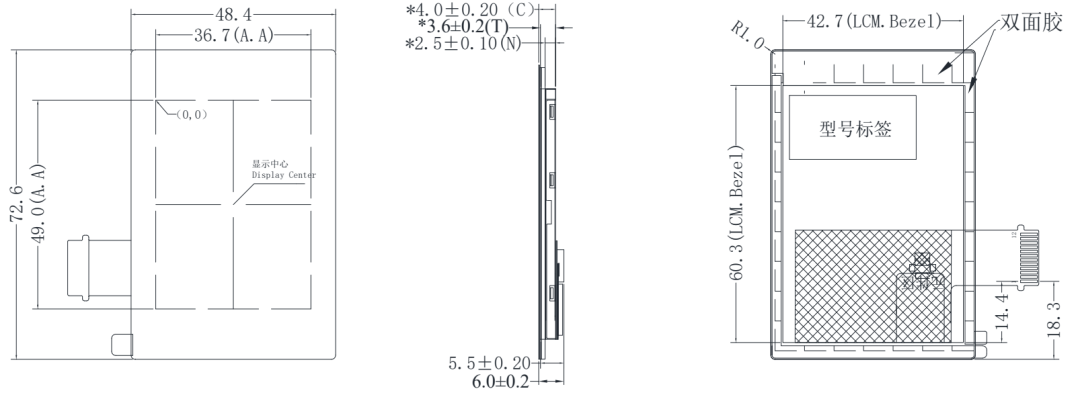

DC24320S024_1X_COF 尺寸图：

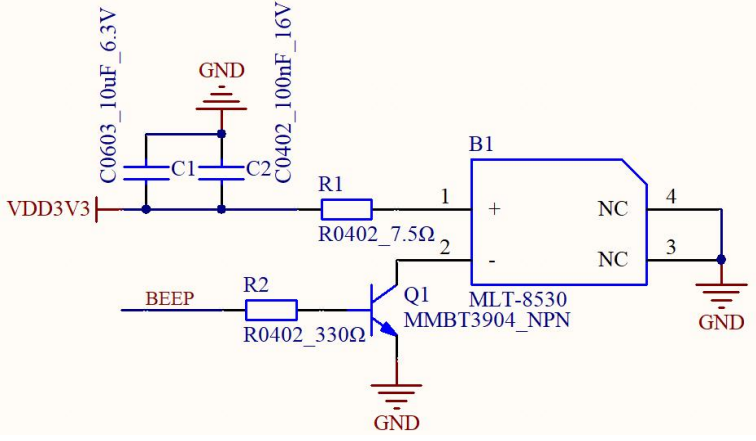

蜂鸣器引出推荐电路：

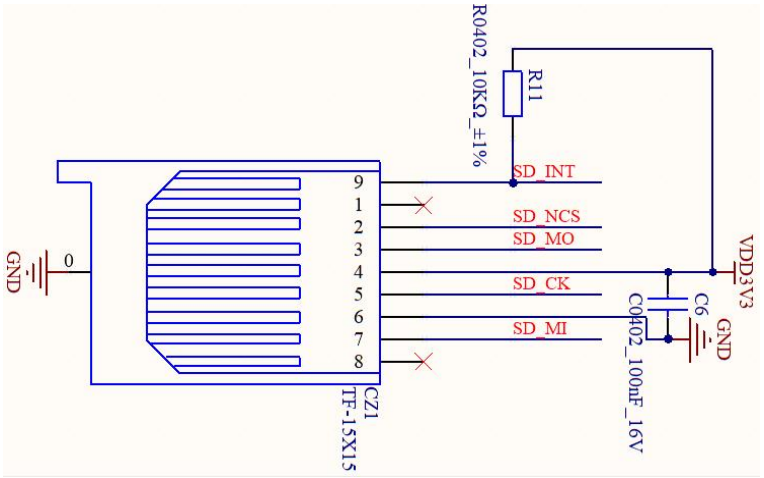

SD卡座引出推荐电路：
1
医用级标准设计，主打高稳定、高可靠性、高颜值、高品质；
2
采用96M主频Cortex-M3内核处理器，内部集成PSRAM、FLASH；
3
精简外围电路、低功耗、低成本；
4
支持常用组态控件和LUA脚本，图文刷新更快，可实现内部逻辑运算和自定义协议；
5
满足各类客户对小尺寸屏幕的需求；
6
支持本地串口升级；
