产品名称:DC48480M021_2C_COF
系 列:M型医用级
尺 寸:2.1"
分 辨 率:480*480
通讯接口:TTL
- 产品展示
- 参数与性能
- 开发软件
视频演示
产品规格
DC48480M021_2C_COF(C:电容;)是一款2.1寸分辨率为 480*480的M型医用级组态串口屏。
(1)采用400M SOC处理器,屏幕运行速度更快,上电即可运行
(2)支持全球任意国家语言,仅需1套美工UI,一键切换语言
(3)支持LUA脚本编程,屏内部运行逻辑和算法,减少通讯频率
(4)通过临床医用所需的EMI辐射、高低温、微波干扰、线圈干扰、群脉冲等多项严酷测试
(5)功耗低。背光最暗模式,处理器全速运行下仅0.4W,休眠模式更低
(6)常规组态控件满足用户95%需求
(7)支持图片、固件的远程升级、增量升级、运行中升级等多种模式
(8)IPS液晶屏显示效果俱佳,面板采用BOE/群创/翰彩等兼容品牌(根据市场货源而定,不予额外通知)
(9)圆形底壳,安装简易方便;圆形UI,显示炫酷高端
核心竞争力

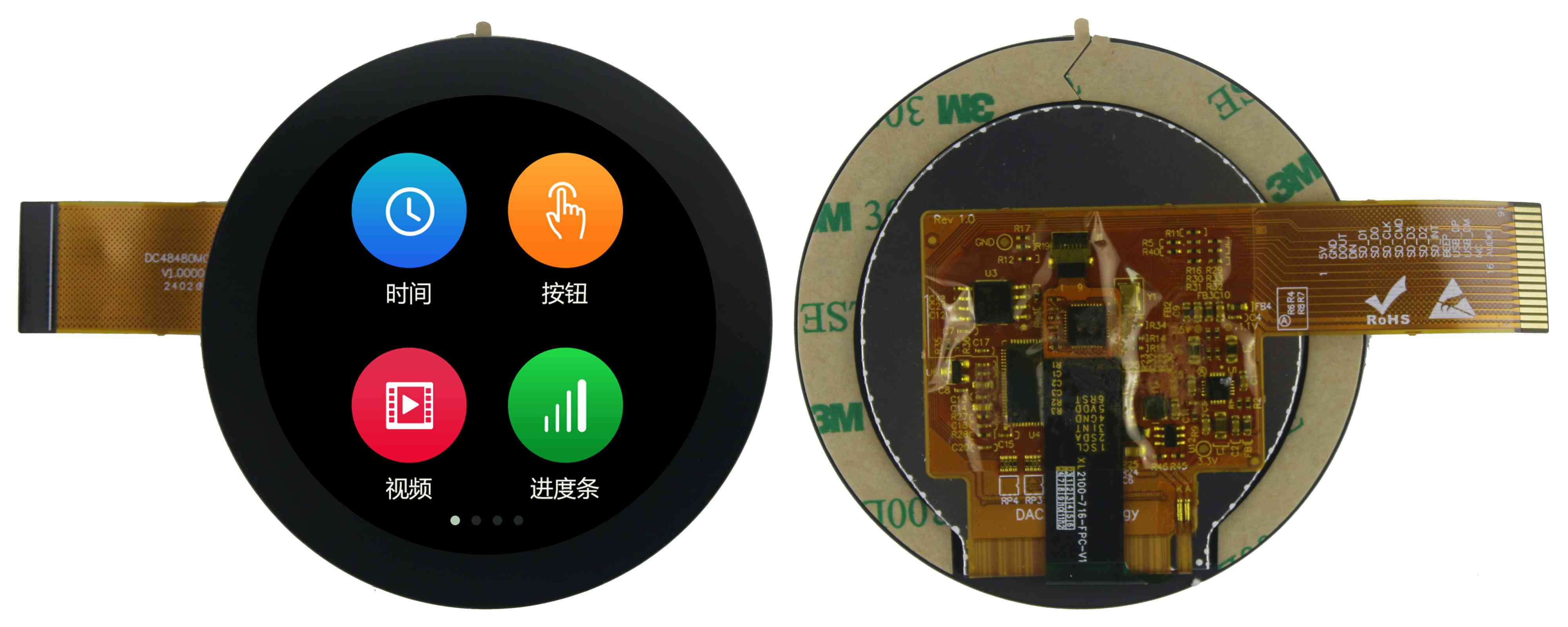

产品图片
电容屏
电阻屏

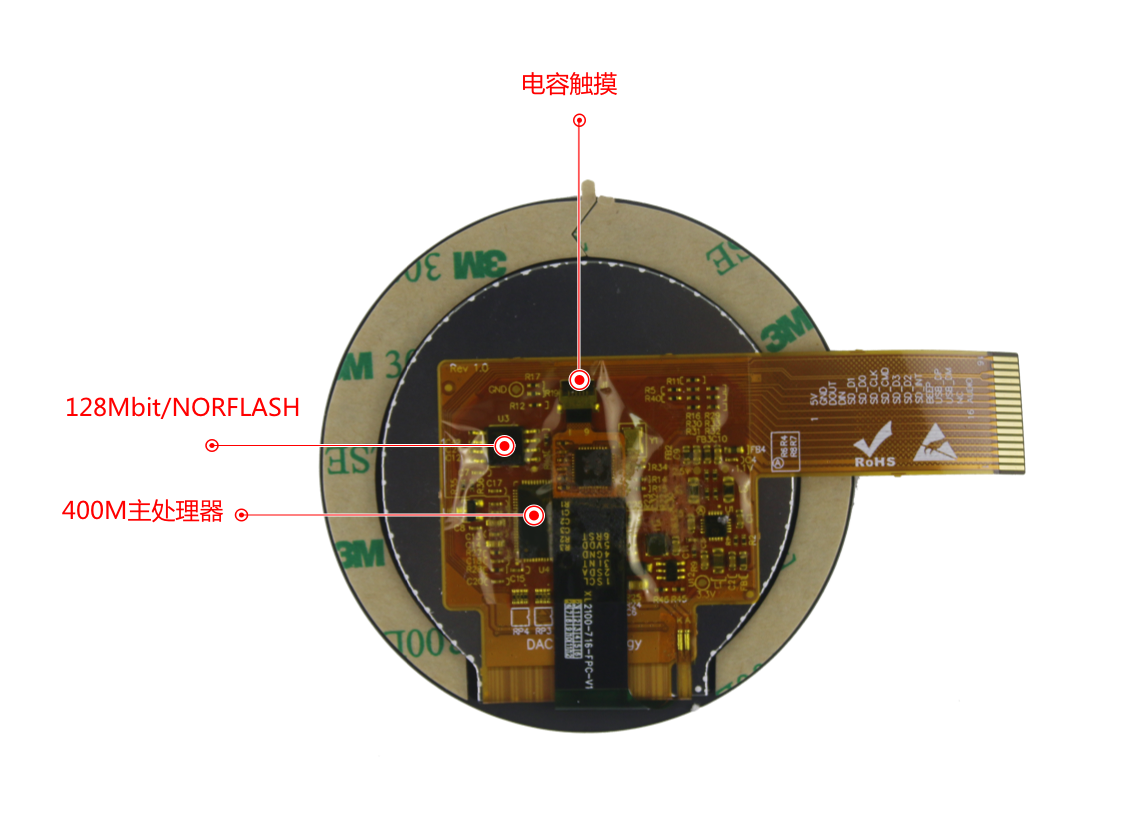

核心硬件
![](/uploads/image/20240301/20240301102732_63302.png)

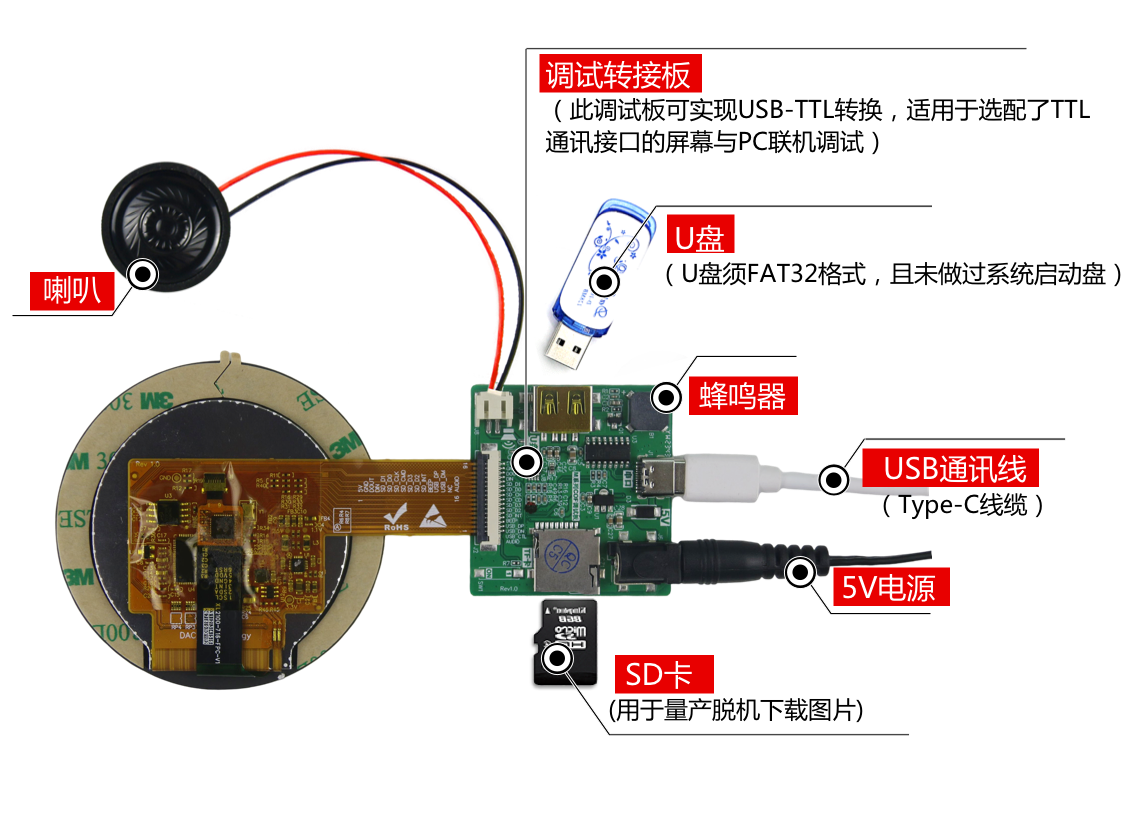

调试图
应用领域
M型医用级区分
![](/uploads/image/20210331/20210331013217_33593.jpg)
系列区别
参数规格
◆产品参数 |
|
型号说明 |
DC48480M021_2C_COF(TTL、电容触摸) |
产品系列 |
M系列,医用级 |
核心处理器 |
400M SOC处理器 |
操作系统 |
无操作系统,上电即可运行 |
协议类型 |
默认大彩组态指令集,上位机可配置运行MODBUS RTU、XGUS协议 |
脚本语言 |
LUA脚本,屏内部可运行用户编写的逻辑、协议和算法功能 |
尺寸 |
2.1寸 |
分辨率 |
480*480 |
安装方向 |
支持0、90、180和270度旋转安装显示 |
存储空间 |
128Mbit |
字库 |
内置矢量字体,边缘抗锯齿处理,支持任意大小ASCII、GBK、GB2312、UNICODE(全球语言)字库,也可自定义任意电脑字体显示 |
图片存储 |
支持JPEG、PNG(半透/全透)压缩,支持任意大小图片存储。累加可存储约 150 张全屏图片(按大小70KB/张计算,不建议BMP 格式)。图片压缩比不同, 此值会上下浮动 |
颜色 |
65K色,16位RGB |
电压 |
5V(±0.2V) |
功耗 |
背光最暗:0.5W |
背光最亮:1.0W |
|
通讯方式 |
TTL |
通讯波特率 |
1200~921600bps,典型波特率:115200bps |
通讯接插件规格 |
FPC1.0-16P |
图片本地下载 |
SD卡、串口、U盘 |
固件本地/远程升级 |
插入SD卡本地升级/支持用户主板远程串口升级屏幕固件 |
图片远程升级 |
支持用户远程利用自己主板串口升级屏幕相关图片工程、字库、配置文件等 |
屏有效显示区(AA) |
长*宽 =53.3mm*53.3mm |
产品尺寸(长*宽*高) |
73.5mm*73.5mm*6.2mm(MAX,含TP和FPC) |
配套上位机软件 |
VisualTFT® |
音频播放 |
MP3音频格式(喇叭4Ω2W,单声道),与图片共用存储空间。若mp3格式的采样率为128kbps,占用存储0.92MB/分钟 |
视频播放 |
MP4视频格式,与图片共用存储空间。若1个分辨率为800*600、视频码率3000Kbps、音频码率166Kbps、帧率25Hz的视频文件,占用存储21.9MB/分钟 |
|
|
◆可靠性参数 |
|
工作温度 |
-20~+70℃ |
存储温度 |
-30~+80℃ |
ESD测试 |
IEC 61000-4-2 Air:±10KV(无重启) |
EFT测试 |
IEC 61000-4-4国标4(电压:±4KV;频率:100/5KHZ;时间:120S),无重启,无显示异常,无触摸异常等现象,测试功能正常 |
辐射测试 |
EN55022 ClassB |
|
|
◆产品核心竞争力 |
|
学习周期 |
30分钟熟悉开发环境,3天完成人机交互设计 |
程序调试 |
上位机集成了“虚拟串口屏”,无需连接硬件,直接Keil IDE与其绑定调试 |
启动时间 |
上电即运行,无系统加载时间 |
组态控件 |
拥有多语言、按钮、文本、下拉菜单、进度条、滑块、仪表、动画、二维码、曲线、历史曲线、数据记录、圆形进度条、子画面滑动控件等多种组态控件 |
系统键盘 |
内置虚拟数字、字符键盘,支持中英文输入法,可自定义键盘 |
数据记录 |
支持数据记录控件内容导出到SD卡 |
图层技术 |
系统内置多个显示图层,切换速度更快 |
多语言功能 |
出厂可预置多达15种全球任意国家语言,一键切换所需语言,无需多套UI |
逻辑运算处理 |
上位机内嵌LUA脚本解析器,用户可在屏内自定义各种复杂逻辑关系和协议,满足客户99.9%的产品功能需求 |
远程升级 |
支持远程串口升级屏幕固件、工程文件、指定图片、配置文件和字库等 |
生命周期 |
采用传统大品牌处理器,多年不断货 |
|
|
◆ 液晶屏 |
|
显示器类型 |
IPS液晶屏 |
背光灯管 |
LED |
亮度(cd/m²) |
300 |
背光灯寿命(h) |
>20,000 |
对比度 |
1000:1 |
视角(L/R/T/B) |
80/80/80/80 |
|
|
◆触控面板 |
|
触控类型 |
电容触摸屏 |
电容屏触控方式 |
单点、滑动触摸 |
电容屏透光率 |
90%以上 |
电容屏触控次数 |
电容屏触摸次数理论无限次、触控寿命与工作环境(灰尘、湿度)有关 |
电容盖板定制化 |
可按用户图纸尺寸定制“玻璃盖板+电容触摸”一体化贴合服务 |
|
|
◆定制服务 |
|
定制费用 |
一次性签订1000PCS合同,部分可免收定制费 |
硬件电路 |
可定制PCB尺寸、电路厚度、添加用户电路、军工级温度显示等 |
软件定制 |
根据用户需求定制特殊指令或控件,降低用户开发难度 |
美工服务 |
可提供图片美工及产品结构设计服务 |
其它 |
按需定制,满足用户一切需求 |
可靠性测试
![](/uploads/image/20190731/20190731032927_94701.jpg)
PC软件Visual TFT功能
Visual TFT 是我司自主创新开发的一款功能强大的串口屏开发调试软件,内嵌国内独家首款“虚拟串口屏”。用户新建工程后,导入设计好的美工图片,然后对每个画面中的按钮和其他控件进行配置,模拟仿真正确后,最后将整个工程下载到串口屏中。
软件常用功能如下:(1) IDE环境操作人性化,界面美观大方;内置字库生成器、Lua脚本编译器;
(2) 软件集成了常用图标、按钮和键盘等矢量图,降低美工难度;
(3) 画面支持图片缩放、文字编辑和元素拷贝等常用操作功能;
(4)工程编译后为每个画面、图片和控件分配唯一ID;
(5) 内置指令调试助手,方便PC直接调试串口屏,快速掌握指令操作;
(6) 内嵌“虚拟串口屏”模拟仿真器,直接绑定KEIL调试,不需要每次工程图片有变化,而重新下载图片;
(7)支持二进制文件烧录,量产更方便安全;
(8)根据用户需求,定制特殊的PC软件功能;
开发三部曲
(1) 准备美工素材
安排美工人员将开机画面、文本背景、按钮图标和提示框等产品所需图片设计好。
(2) 利用配套的VisualTFT软件进行画面编辑、控件配置和图片下载
首先利用配套的上位机VisualTFT软件,将预先设计好的美工图片进行界面排版和控件配置,然后运行 “虚拟串口屏”进行模拟仿真,最后可以通 过USB/SD/UART/U盘/WIFI(视不同型号硬件配置)将整个工程下载到串口屏内部存储器中。PC软件会对工程中的每个画面、图片和控件分配一个唯一的ID号。
(3) 用户单片机监听和发送相应的串口指令控制画面显示
工程下载到屏内后,一旦按下画面某个按钮,用户MCU串口就会收到屏幕上传的按钮ID信息或坐标值。通过对ID号进行解析,用户即可获取当前按钮的画面位置和功能属性,这样就可以控制相关外围设备动作或画面更新显示。
对于无触摸产品,用户单片机无需监听按钮ID上传的信息,只需发送相关指令进行画面切换和文本图片显示等。
什么是虚拟串口屏
“虚拟串口屏”是广州大彩光电科技有限公司(www.gz-dc.com)开发的国内独家首款串口屏仿真器。用户安装好上位机VisualTFT软件后,即可运行使用。虚拟串口屏仿真结果与真实串口屏一模一样。因此,研发前期评估时无需购买硬件,通过自己单片机RS232串口与它相连,即可相互通信,鼠标点击按钮就会立刻上传按钮控件信息,一旦开发者调试通过,真实硬件则无需再调试。
Keil与虚拟串口屏绑定调试
为了进一步提高开发效率,用户还可以通过Keil开发环境与“虚拟串口屏”进行绑定Debug调试。程序单步调试时,所有运行结果都可以在“虚拟串口屏”上呈现,大大节省工程师开发时间,一旦工程界面有所改变,用户不再需要重新下载图片到串口屏,所有项目前期评估都可以基于PC端来完成。
