一、产品介绍
此次首发的为DN系列平台的HMI人机界面3.5寸，该平台采用了RISC-V 的高性能、国产自主、工业级高清显示与智能控制400M主频MCU，配备强大的 2D 图形加速处理器、PNG/ JPEG 解码引擎、丰富的接口，支持工业宽温，具有高可靠性、高开放性，可广泛应用于工业自动化控制、串口屏、人机界面HMI等智慧工业和智慧家居领域。
产品定位为HMI人机界面，上位机开发软件为VisualHMI，可支持MODBUS RTU、FX2N、FX3U、DELTA(DVP)、XINJIE(XC）、XINJIE(XD）、FATEK(FB)、HAIWELL(N/S)、SAMKOON、EMERSON、DCBUS、XGUS等协议，内置5.3版本LUA脚本解析器，屏内部可运行用户编写的逻辑、协议和算法功能，无操作系统，启动时间约1S，上电即可运行显示画面；同时支持双串口开发，默认主串口RS232，拓展串口为RS485，用户可LUA脚本自定义控制拓展串口数据收发解析和逻辑控制。
订购型号：
电容触摸产品图片
核心硬件标注图
产品视频

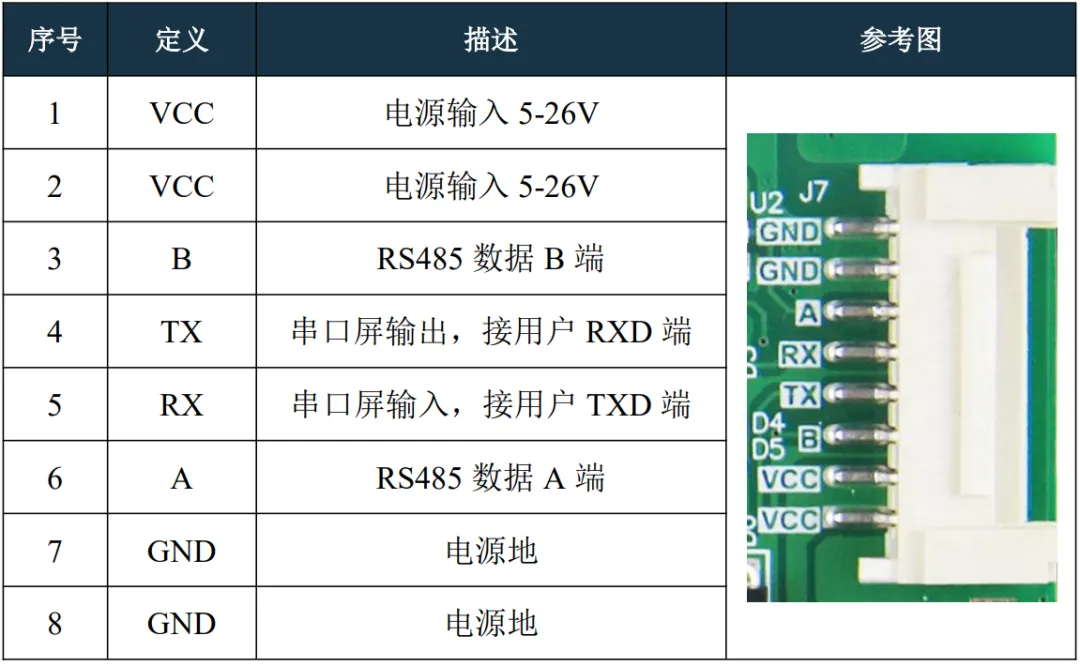

二、引脚定义
三、产品特性
四、协议与控件
4.1 通信协议
VisualHMI 是广州大彩为人机界面应用量身打造的组态开发平台，它采用变量驱动设计方式，UI显示和控制逻辑可彻底分离，并集成了 DCBUS、XGUS、Modbus（主/从机）和FX2N（标准/扩展）、FX3U、台达、信捷等等市场上多种主流 PLC 协议，具体协议如图4-1所示；
图4-1 PLC 协议
4.2 组态控件
图4-2 组态控件
五、协议配置
用户可通过上位机配置运行 MODBUS RTU、XGUS、PLC 协议等协议。
打开 VisualHMI 上位机软件，点击菜单栏【工程设置】→【通信协议】，进入协议配置界面，用户可根据自己需求选择启用对应的协议，如图5-1所示。
图5-1 协议配置
六、购买链接
打开淘宝立即抢购!
https://item.taobao.com/item.htm?spm=a1z10.5-c-s.w4002-22620864341.11.25553541K7LtDY&id=819018935216
