新品发布：大彩科技HMI人机界面4.0寸线控器发布！

发布人：大彩科技发布日期：2024-08-08




一、产品介绍




这款产品是一款4.0寸，分辨率为480*480的M型医用级组态HMI人机界面屏。其表面玻璃盖板采用了2.5D立体结构设计，液晶盖板采用了一体黑设计。此外，液晶屏与触摸板采用了全贴合结构。该款产品支持涂鸦WIFI通信。
在开发方面，它使用了VisualHMI人机界面组态开发平台。内部集成了多种协议，包括DCBUS、XGUS、Modbus（主/从机）、FX2N（标准/扩展）、FX3U、台达和信捷等，可通过VisualHMI一键配置协议。控件方面，新增了配方功能、分期功能、流动块、操作记录表等控件以适应更多应用环境。

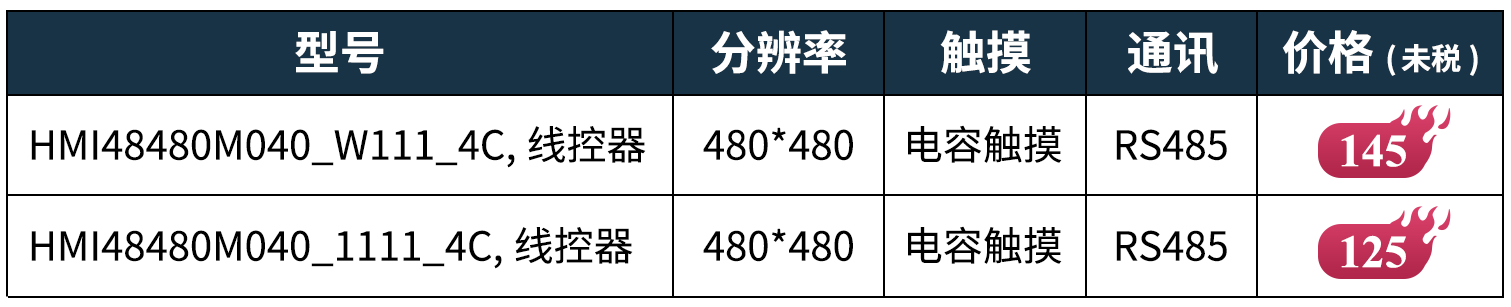

订购型号：



电容触摸产品图片


核心硬件标注图


产品视频

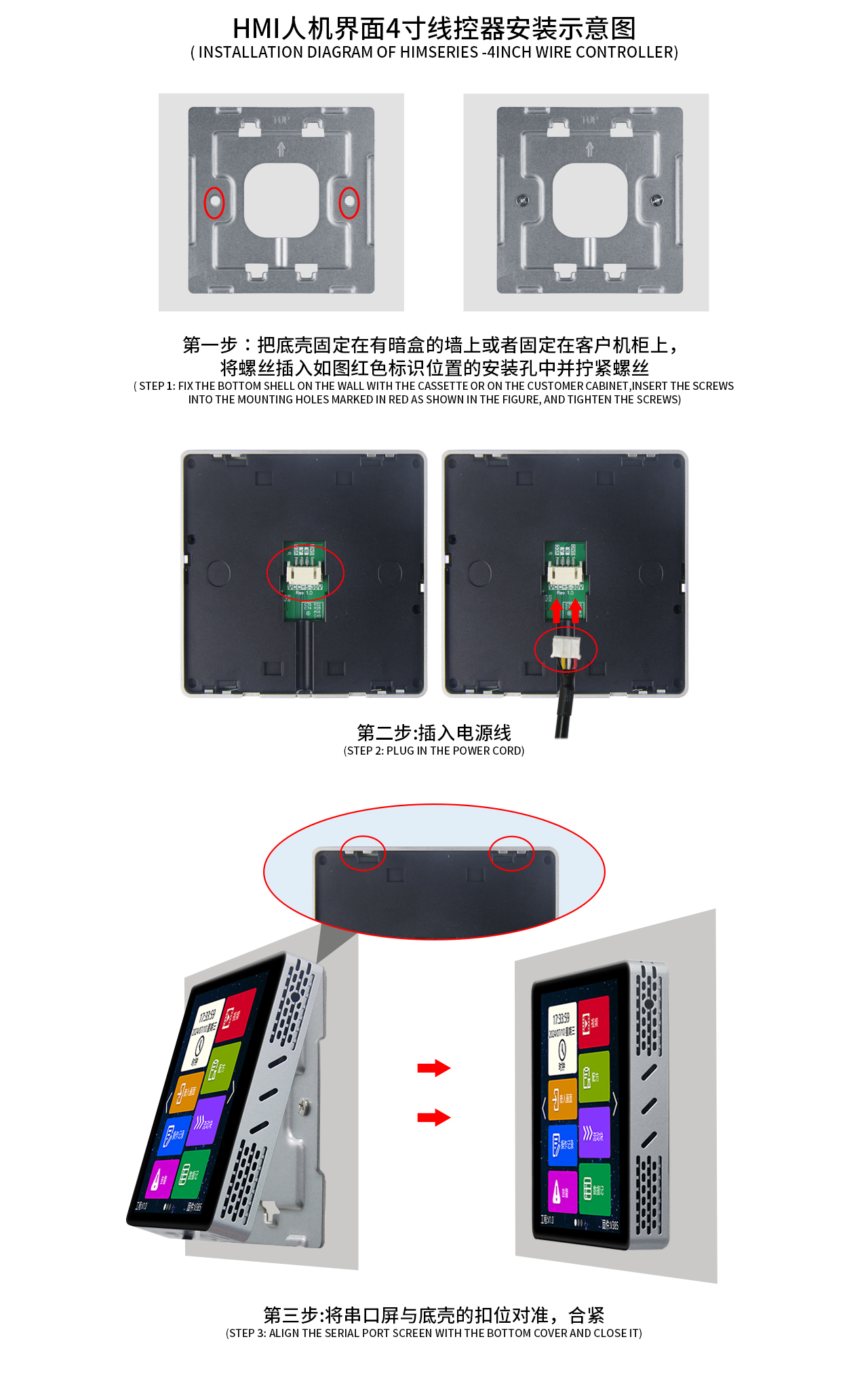

二、安装示意图






三、引脚定义




四、产品特性



1
采用400M SOC处理器，屏幕运行速度更快，上电即可运行；
2
通过临床医用所需的EMI辐射、高低温、微波干扰、线圈干扰、群脉冲等多项严酷测试；
3
支持LUA脚本编程，屏内部运行逻辑和算法，减少通讯频率；
4
使用VisualHMI人机界面组态开发平台开发；
5
内部集成了DCBUS、XGUS、Modbus（主/从机）和FX2N（标准/扩展）、FX3U、台达、信捷等协议，可通过VisualHMI一键配置协议；
6
控件上新增配方功能、分期功能、流动块、操作记录表等控件，可以适应更多应用环境；
7
支持图片、固件的远程升级、增量升级、运行中升级等多种模式；
8
基于独创的数据存储方法，可以稳定、可靠、快速地记录各种数据，并且支持数据曲线化、表格化；
9
可选配WIFI版本，采用 WBR3 模块支持 802.11a/ b/g/n 1x1,2.4G&5G频段，可配置涂鸦云端服务器，可用涂鸦APP远程操纵；


五、协议与控件


5.1 通信协议

VisualHMI 是广州大彩为人机界面应用量身打造的组态开发平台，它采用变量驱动设计方式，UI显示和控制逻辑可彻底分离，并集成了 DCBUS、XGUS、Modbus（主/从机）和FX2N（标准/扩展）、FX3U、台达、信捷等等市场上多种主流 PLC 协议，具体协议如图5-1所示；

图5-1 PLC 协议


5.2 组态控件

VisualHMI 与市面上绝大部分串口屏相比，除了传统的按钮、文本、进度条控件之外，还新加多种全新的组态控件，如：多状态指示灯、配方、操作记录、流动块、告警条等等组态控件，可满足用户更多的应用场景，如图5-2所示；

图5-2 组态控件


六、协议配置


用户可通过上位机配置运行 MODBUS RTU、XGUS、PLC 协议等协议。

打开 VisualHMI 上位机软件，点击菜单栏【工程设置】→【通信协议】，进入协议配置界面，用户可根据自己需求选择启用对应的协议，如图6-1所示。

图6-1 协议配置

七、购买链接



打开淘宝立即抢购!
