大彩讲堂：掌握虚拟屏调试的方法
发布人：大彩科技发布日期：2024-10-16

一、适合范围

适合全系列大彩协议串口屏产品

二、开发环境版本

1. VisualTFT软件版本：V3.0.0.1037及以上的版本，版本查看方式：

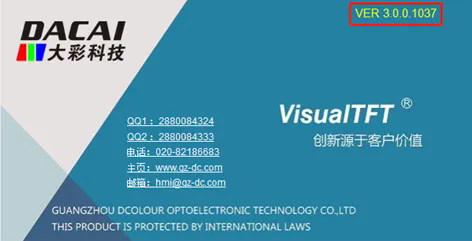

(1) 打开VisualTFT软件启动页面如图2-1所示，右上角显示的软件版本号；

图2-1 软件版本

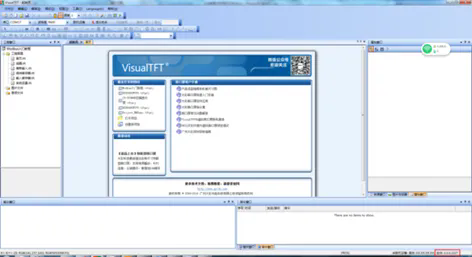

(2) 打开VisualTFT，在软件右下角可以查看软件版本图2-2所示，最新版本可登录http://www.gz-dc.com下载。

图2-2 软件版本

2.硬件固件版本查看方式：

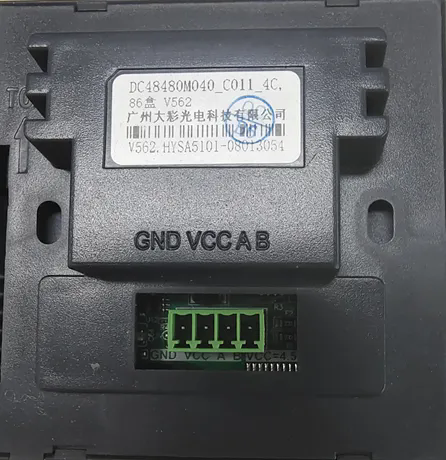

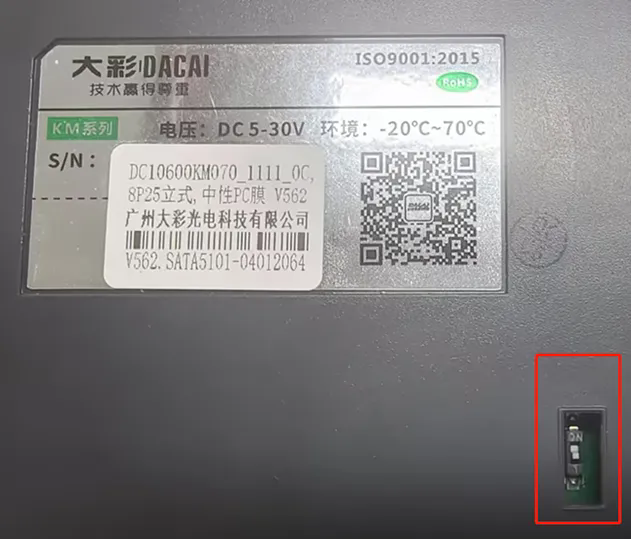

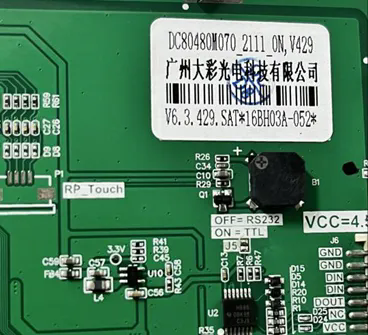

(1)查看屏幕背面版本号贴纸，如图2-3所示。

图2-3背面贴纸

(2)画面中创建一个文本控件，属性【输入方式】选择“系统变量”，【系统变量】选择“固件版本号”，编译工程下载到屏中查看。

三、概述

在我们建立好工程后，往往会用虚拟屏和串口屏运行工程进行联机调试。本文档对于联机调试过程中遇到的常见问题给出了对应的解决方案。

四、VisualTFT和虚拟屏联机调试

我司PC软件虚拟串口屏可以和Visual TFT上虚拟联机调试。该功能可以实现在电脑上模拟演示MCU程序与串口屏交互的效果，对入门了解大彩指令集有很大帮助。软件VSPD为虚拟串口驱动生成软件，通过该软件可以创建一对关联的虚拟串口。
4.1安装虚拟串口软件
若已经安装软件VSPD，此章节可以跳过。安装步骤如下：

1) 在我司的官网中和软件开发包中有提供虚拟串口软件VSPD安装包，如下图4-1所示：

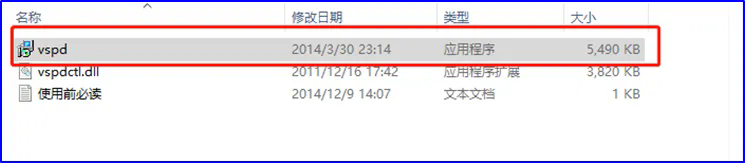

图 4-１虚拟串口应用程序示意图

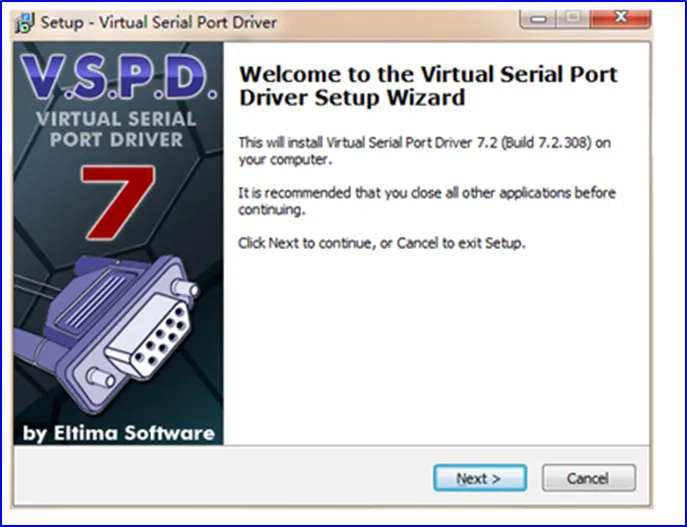

2) 安装前，请先查看安装包下的《使用前必读.txt》文档。在点击运行vspd.exe安装软件，选择安装路径，一直点击下一步直至安装完成，如下图4-2所示：

图 4-２虚拟串口软件安装示意图

4.2创建虚拟串口
打开虚拟串口软件，假设选择com3和com4为一组虚拟串口，点击Add pair生成一对关联的串口，如下所示：

注意：虚拟串口编号不能与实体串口编号重复，否则会导致串口无法正常使用，虚拟串口的编号尽量在10以内

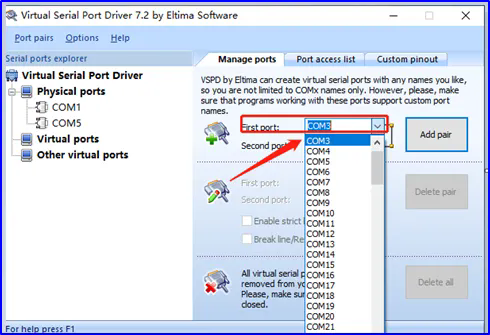

图4-3创建com3串口示意图

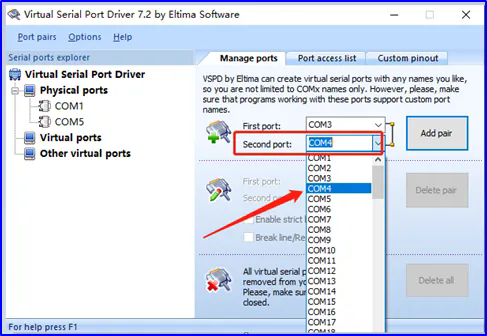

图4-4 创建com4串口示意图

这样就创建了一对虚拟串口com3,com4如下：

图 4-5 虚拟串口对生成示意图

4.3运行虚拟屏

创建的虚拟串口对为com3和com4，以出厂工程为例，点击运行，出现虚拟屏窗口以及参数设置窗口（如果没出现参数设置窗口，可移至鼠标到虚拟屏上，然后点击鼠标右键）选择其中一个串口设为com3，另一个串口设为com4，并打开两个串口，操作如下所示：

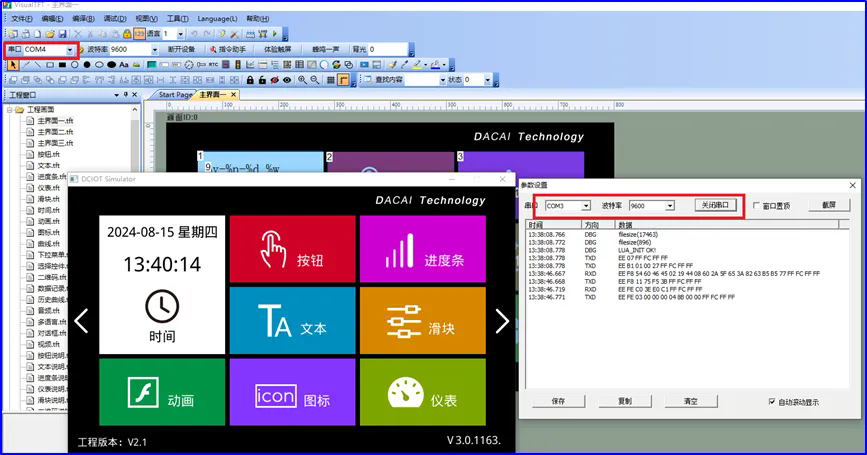

图 4-6 运行虚拟屏效果图

4.4联机调试

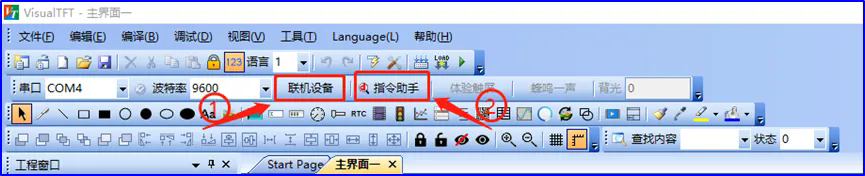

串口选择好以后，然后点击联机设备（设备是否联机成功可在上位机右下角查看），设备联机成功后再点击指令助手发送指令。VisualTFT 内置的指令助手里面包含了屏幕所有的操作指令，方便用户快速熟悉和验证指令的操作。点击导航栏中的“指令助手”图标，弹出相应窗口，用户就可以选择各种指令进行发送和体验显示效果。

图 4-7 联机示意图

五、VisualTFT和实体屏联机调试

5.1硬件工具与调试连接

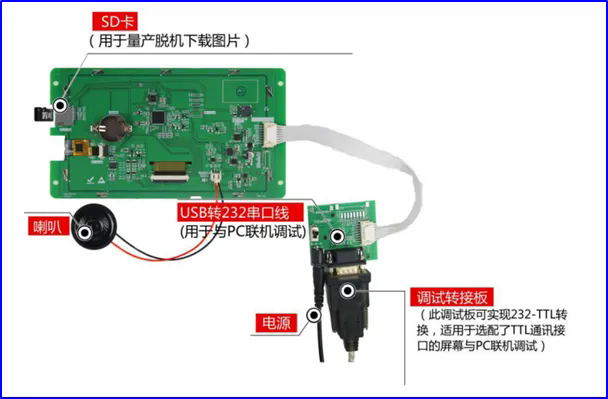

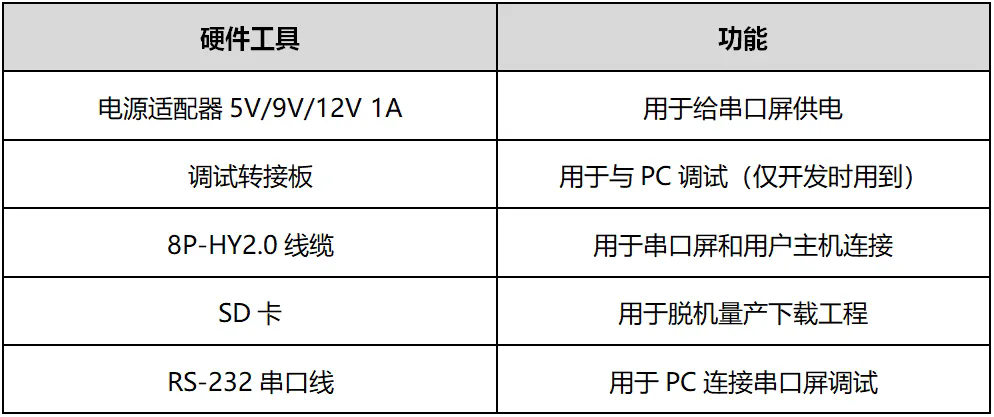

图5-１硬件联机示意图

1) 按调试连接示意图把硬件连接起来，安装串口线驱动文件，在电脑设备管理器里查看串口线端口号。

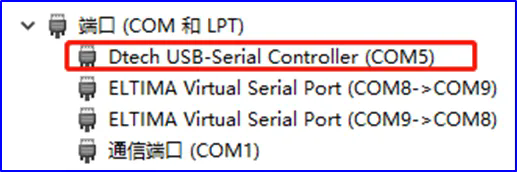

图5-2 串口线驱动查看示意图

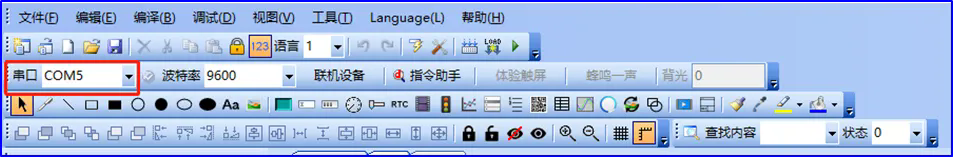

2) 在上位机上打开工程，选择串口号与串口线端口号一致，如下图所示：

图 5-3 选择串口线端口

3) 点击联机设备，设备联机成功后会蜂鸣一声，并且在上位机右下角会显示联机实体屏的型号。设备联机成功后再点击指令助手发送指令。VisualTFT 内置的指令助手里面包含了屏幕所有的操作指令，方便用户快速熟悉和验证指令的操作。点击导航栏中的“指令助手”图标，弹出相应窗口，用户就可以选择各种指令进行发送和体验显示效果。

5.2联机异常分析及解决方案

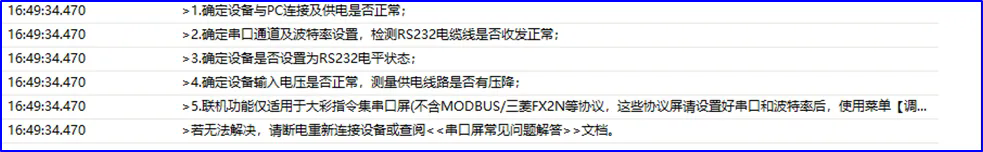

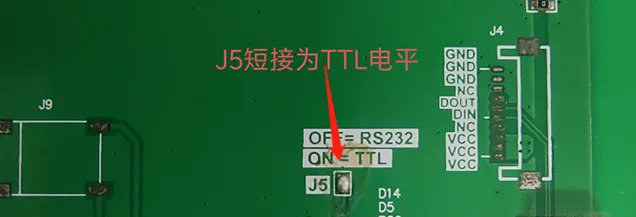

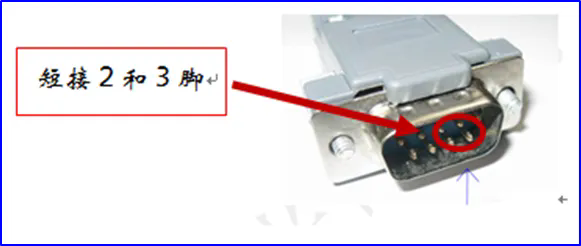

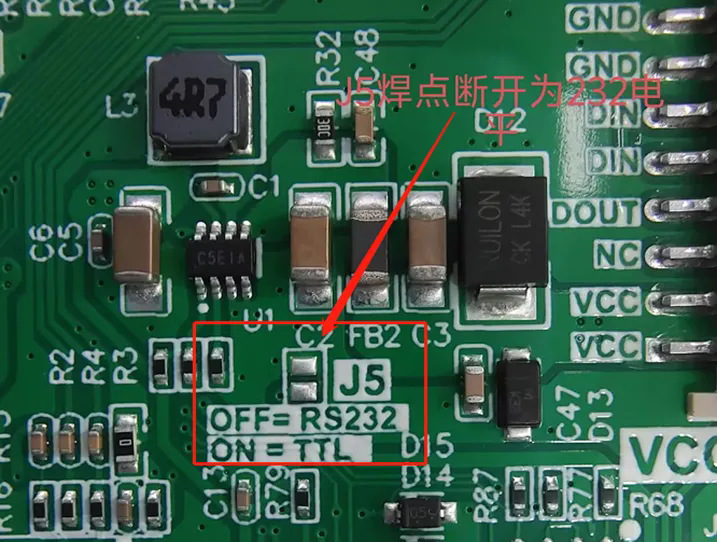

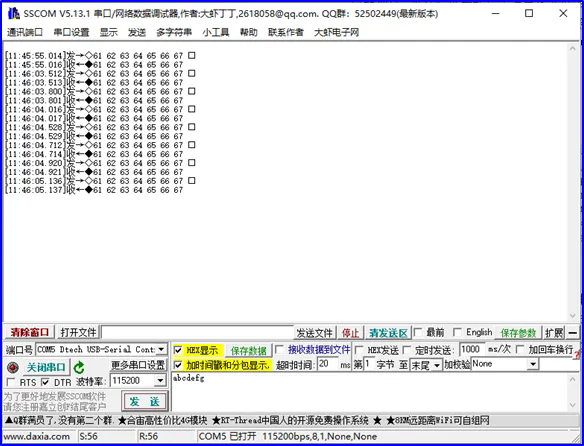

屏幕和Visual TFT软件联机失败，如下所示：
