产品名称：DC19108PW215_1VX1_0C

系       列：物联型

尺       寸：21.5"

分  辨  率：1920*1080 高清IPS

通讯接口：RS232/TTL

相关资料下载：
数据手册 指令集 开发包 选型表 更多资料
在线购样 立即咨询
  • 产品展示
  • 参数与性能
  • 开发软件

演示视频





产品概括

    DC19108PW215_1VX1_0C （C：电容）是一款21.5寸分辨率为1920*1080的物联型工业组态串口屏。

       1. 工业级标准设计，主打炫酷和物联网，EMI辐射可达CLASS B医疗等级；

       2. 采用32位400M嵌入式SOC处理器，内部集成SDRAM、H.264视频硬解码；

       3.  支持JPEG图片压缩、MP3/MP4音视频，WIFI通讯，矢量字库，多语言一键切换；

       3. 面板采用BOE/群创/翰彩等兼容品牌（根据市场货源而定，不予额外通知）；

       4. 支持常用组态控件和LUA脚本，图文刷新更快，可实现内部逻辑运算和自定义协议；

       5. 支持类似安卓滚动、滑动特效，部分产品支持摄像头AV视频输入；

核心竞争力

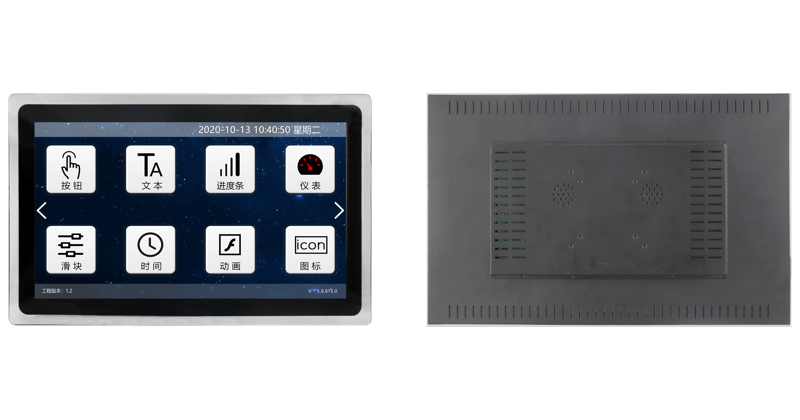

产品图片


电容屏

阻

摸

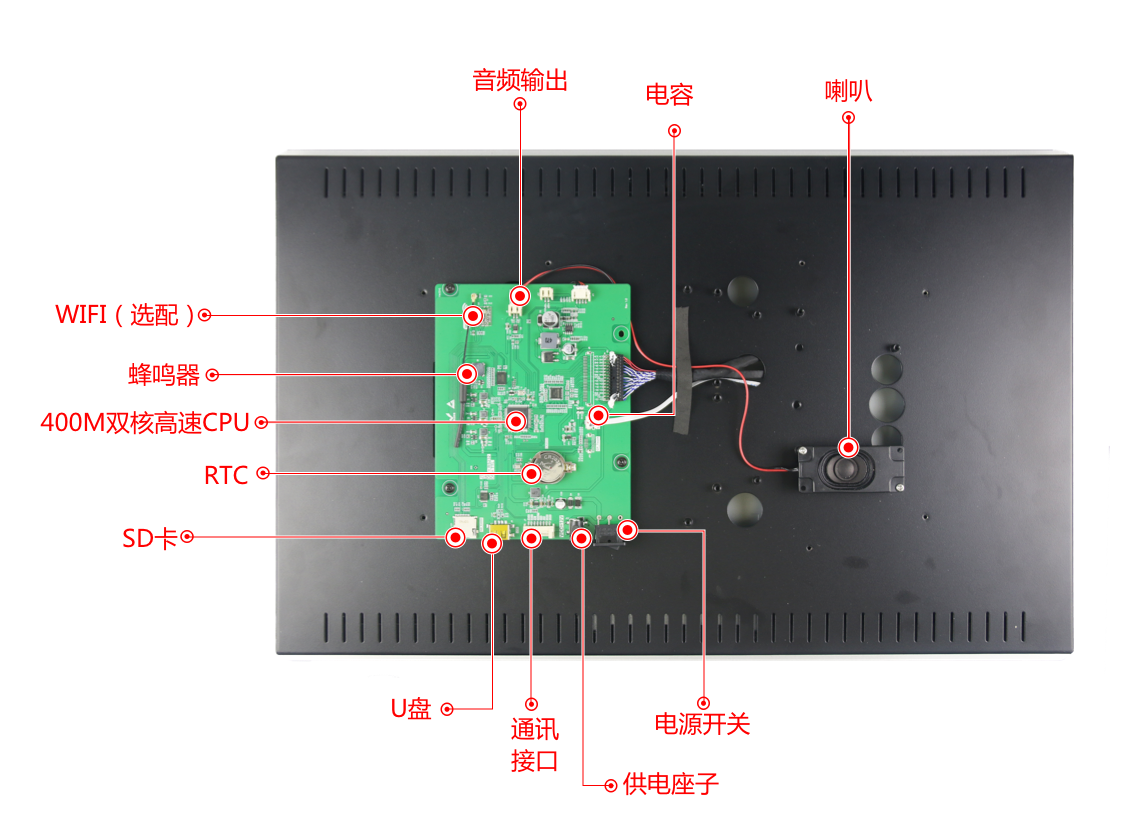

核心硬件

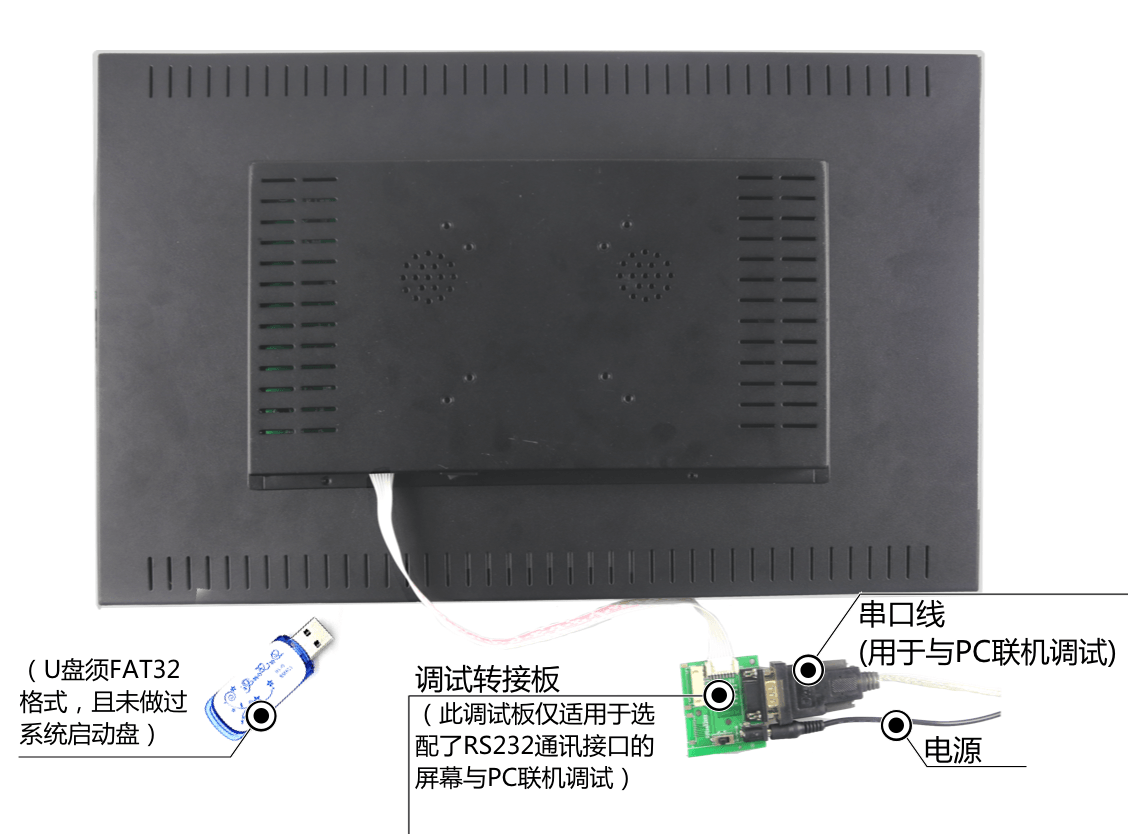

调试图


应用领域


系列区别



技术规格

◆ 产品参数

产品型号

DC19108PW215_1VW1_0C（RS232,带WiFi，电容触摸）

DC19108PW215_1V01_0C（RS232,无WiFi，电容触摸）

产品系列

物联型

核心处理器*

400MHz 32位双核处理器

操作系统

嵌入式实时操作系统

协议类型

默认大彩组态指令集，上位机可配置运行MODBUS RTU、XGUS协议

尺寸

21.5寸

分辨率

1920*1080

安装方向

支持0、90、180和270度旋转安装显示

存储空间

1Gbit

字库

内置矢量字体，边缘抗锯齿处理，包含任何大小点阵ASCII、GBK、GB2312、UNICODE字库，可自定义任意电脑字体显示

图片存储

支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储，支持图片旋转、放大、缩小等功能。累加可存储约200张全屏图片(按大小525KB/张计算，不建议BMP格式)。图片压缩比不同，此值会上下浮动

颜色

65K色，16位RGB

电压

12V(误差±0.2V)

功耗

休眠：3.0W；最暗无喇叭：4.7W；最暗有喇叭：8.5W

最亮无喇叭：19.0W；最亮有喇叭：23.2W

通讯方式

RS232/TTL（出厂默认232电平）

通讯波特率

RS232:1200～921600bps，典型波特率：115200bps

通讯接插件规格

默认 HY2.0-8P

图片下载

SD卡/U盘/UART/WIFI（出厂默认 SD卡接口)

实时时钟(RTC)

支持倒计时、定时器、年月日等时间显示

屏有效显示区（AA）

长×宽 = 476.6mm×268.1mm

产品尺寸（长*宽*高）

长×宽×高 = 554.0mm×355.0mm×60.1mm

配套上位机软件

VisualTFT®

AV输入

不支持

声音播放

MP3音频格式(喇叭4Ω2W，单声道)，与图片共用存储空间。若采样率为128kbps，占用存储0.95MB/分钟

音频接插件规格

PH2.0-2P

视频播放

不支持

WIFI(选配)

采用RTL8188EUS芯片，USB高速WIFI，支持网卡模式和热点模式，可配置成无线串口透传模式，可用TCP/IP协议、FTP协议、HTTP协议

三防漆工艺

无

◆产品核心竞争力

学习周期

30分钟熟悉开发环境，3天完成人机交互设计

程序调试

上位机集成了“虚拟串口屏”，无需连接硬件，直接Keil IDE与其绑定调试

启动时间

上电即可显示

组态控件

拥有按钮、文本、下拉菜单、进度条、滑块、仪表、动画、二维码、曲线、数据记录、圆形进度条等各种组态控件

系统键盘

内置虚拟数字、字符键盘，支持中英文输入法，可自定义键盘

数据记录

支持数据记录控件内容导出到U盘

开机LOGO更换

支持U盘插入更换

远程升级

支持屏幕工程图片、固件、用户MCU固件远程升级(需带WIFI型号)

信息推送

支持云端推送广告显示，或手机APP与屏幕通信显示(需带WIFI型号)

多语言功能

出厂可预置多达10种全球任意国家语言，一键切换所需语言，无需多套UI

逻辑运算处理

上位机内嵌Lua脚本编译器，用户可在屏内自定义各种复杂逻辑关系,满足客户99.9%的产品功能需求

可靠性

产品均通过行业标准的高低温、ESD、群脉冲和辐射等测试

生命周期

采用传统大品牌处理器，多年不断货

◆ LCD显示器

显示器类型

IPS液晶屏

背光灯管

LED

亮度（cd/m²）

250

背光灯寿命（h）

>20,000

对比度

1000:1

视角（L/R/T/B）

89/89/89/89

◆触控面板

触控类型

电容触摸屏

触控方式

单点、滑动触摸

透光率

90%以上

触控次数

理论无限次、触控寿命与工作环境（灰尘、湿度）有关

◆环境与认证

工作温度

-20～+70℃

存储温度

-30～+80℃

震动测试:

10 to 25Hz(X,Y,Z方向 2G 30分钟)

ESD测试

Air=±8KV，Contact=±4KV (可支持更高)

高低温测试

实验温度:60℃±3℃,72H/-10℃±3℃,72H；实验湿度:50℃±3℃,90%±3%RH,72H

认证

ROHS、 CE认证（EMI等级:EN55022 ClassB标准）

◆定制服务

定制费用

一次性签订1000PCS合同，可免收定制费

通讯接口

可定制并行总线、CAN、Zigbee、以太网或WIFI等外通讯接口

硬件电路

可定制PCB尺寸、电路厚度、添加用户电路、军工级温度显示等

软件定制

根据用户需求定制特殊指令或控件，降低用户开发难度

美工服务

可提供图片美工及产品结构设计服务

其它

按需定制，满足用户一切需求


可靠性测试


PC软件Visual TFT功能

    Visual TFT 是我司自主创新开发的一款功能强大的串口屏开发调试软件，内嵌国内独家首款“虚拟串口屏”。用户新建工程后，导入设计好的美工图片，然后对每个画面中的按钮和其他控件进行配置，模拟仿真正确后，最后将整个工程下载到串口屏中。

       软件常用功能如下：
           (1) IDE环境操作人性化，界面美观大方；内置字库生成器、Lua脚本编译器；
           (2) 软件集成了常用图标、按钮和键盘等矢量图，降低美工难度；
           (3) 画面支持图片缩放、文字编辑和元素拷贝等常用操作功能；
           (4)工程编译后为每个画面、图片和控件分配唯一ID；
           (5) 内置指令调试助手，方便PC直接调试串口屏，快速掌握指令操作；
           (6) 内嵌“虚拟串口屏”模拟仿真器，直接绑定KEIL调试，不需要每次工程图片有变化，而重新下载图片；
           (7)支持二进制文件烧录，量产更方便安全；
           (8)根据用户需求，定制特殊的PC软件功能；




开发三部曲

(1) 准备美工素材

     安排美工人员将开机画面、文本背景、按钮图标和提示框等产品所需图片设计好。

(2) 利用配套的VisualTFT软件进行画面编辑、控件配置和图片下载

     首先利用配套的上位机VisualTFT软件，将预先设计好的美工图片进行界面排版和控件配置，然后运行 “虚拟串口屏”进行模拟仿真，最后可以通  过USB/SD/UART/U盘/WIFI（视不同型号硬件配置）将整个工程下载到串口屏内部存储器中。PC软件会对工程中的每个画面、图片和控件分配一个唯一的ID号。

(3) 用户单片机监听和发送相应的串口指令控制画面显示

     工程下载到屏内后，一旦按下画面某个按钮，用户MCU串口就会收到屏幕上传的按钮ID信息或坐标值。通过对ID号进行解析，用户即可获取当前按钮的画面位置和功能属性，这样就可以控制相关外围设备动作或画面更新显示。

     对于无触摸产品，用户单片机无需监听按钮ID上传的信息，只需发送相关指令进行画面切换和文本图片显示等。

什么是虚拟串口屏

    “虚拟串口屏”是广州大彩光电科技有限公司(www.gz-dc.com)开发的国内独家首款串口屏仿真器。用户安装好上位机VisualTFT软件后，即可运行使用。虚拟串口屏仿真结果与真实串口屏一模一样。因此，研发前期评估时无需购买硬件，通过自己单片机RS232串口与它相连，即可相互通信，鼠标点击按钮就会立刻上传按钮控件信息，一旦开发者调试通过，真实硬件则无需再调试。



Keil与虚拟串口屏绑定调试

    为了进一步提高开发效率，用户还可以通过Keil开发环境与“虚拟串口屏”进行绑定Debug调试。程序单步调试时，所有运行结果都可以在“虚拟串口屏”上呈现，大大节省工程师开发时间，一旦工程界面有所改变，用户不再需要重新下载图片到串口屏，所有项目前期评估都可以基于PC端来完成。
