产品名称：DC10600KM070_3111_XC,6P38立式,IPS屏

系列：M型医用级电容

尺寸：7.0"带外壳

分辨率：1024*600 高清IPS

通讯接口：RS232/RS485

相关资料下载：: 数据手册指令集开发包选型表更多资料

在线购样立即咨询

产品展示
参数与性能
开发软件

视频演示

产品规格

DC10600KM070_3111_0C,6P38立式,IPS屏（C：电容；）是一款7.0寸分辨率为1024*600的M型医用级IPS组态串口屏。

（1）采用400M SOC处理器，屏幕运行速度更快，上电即可运行
（2）支持全球任意国家语言，仅需1套美工UI，一键切换语言
（3）支持LUA脚本编程，屏内部运行逻辑和算法，减少通讯频率
（4）通过临床医用所需的EMI辐射、高低温、微波干扰、线圈干扰、群脉冲等多项严酷测试
（5）功耗低。背光最暗模式，处理器全速运行下仅0.4W，休眠模式更低
（6）常规组态控件满足用户95%需求
（7）支持图片、固件的远程升级、增量升级、运行中升级等多种模式
（8）面板采用BOE/群创/翰彩等兼容品牌（根据市场货源而定，不予额外通知）

核心竞争力

产品图片

电容屏

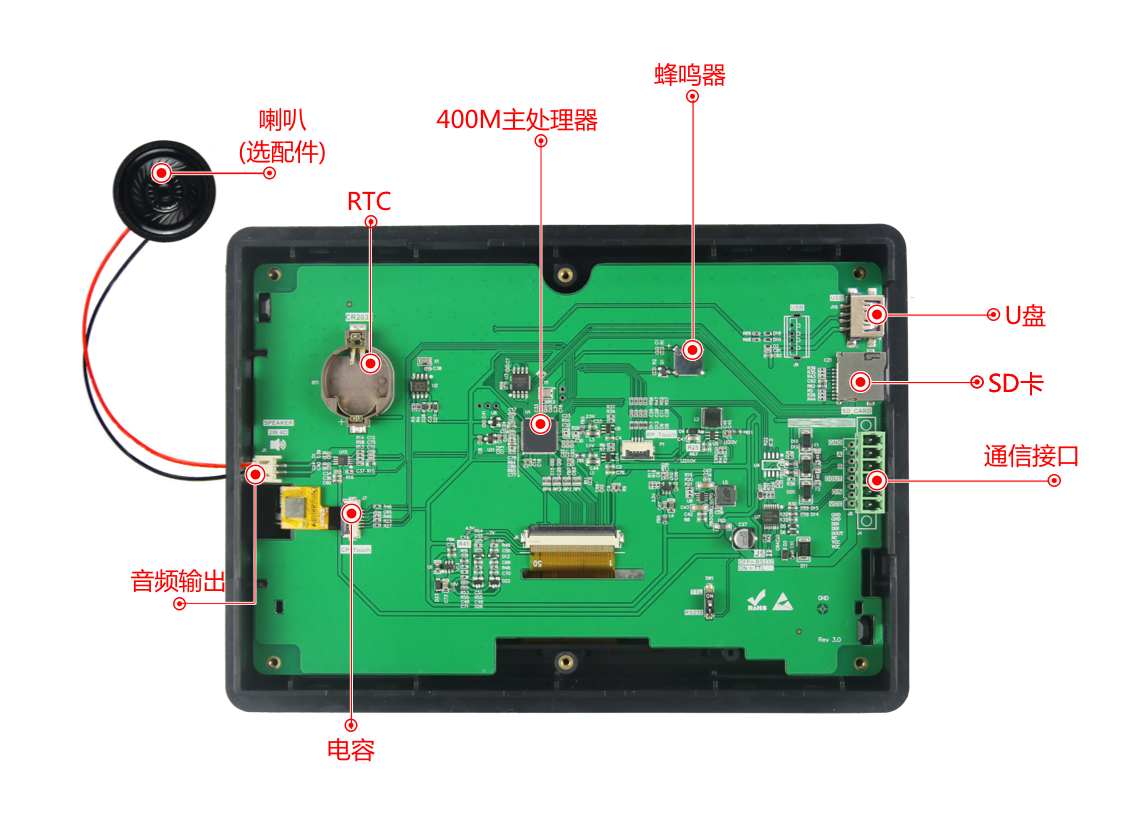

核心硬件

调试图

应用领域

M型医用级区分

系列区别

参数规格

◆ 产品参数
型号说明	DC10600KM070_3111_0C,6P38立式,IPS屏 (RS232,电容触摸) DC10600KM070_3111_4C,6P38立式,IPS屏 (RS485,电容触摸)
产品系列	M系列，医用级
核心处理器	400M SOC处理器
操作系统	无操作系统，上电即可运行
协议类型	默认大彩组态指令集，上位机可配置运行MODBUS RTU、XGUS协议
脚本语言	5.3版本LUA脚本，屏内部可运行用户编写的逻辑、协议和算法功能
尺寸	7.0寸
分辨率	1024*600
安装方向	支持0、90、180和270度旋转安装显示
存储空间	128Mbit
字库	内置矢量字体，边缘抗锯齿处理，支持任意大小ASCII、GBK、GB2312、UNICODE（全球语言）字库，也可自定义任意电脑字体显示
图片存储	支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储。累加可存储约185张全屏图片(按大小80KB/张计算，不建议BMP格式)。图片压缩比不同，此值会上下浮动
颜色	65K色，16位RGB
电压	4.5-30V
功耗	休眠：0.5W
	背光最暗、无喇叭：0.7W
	背光最暗、有喇叭：2.1W
	背光最亮、无喇叭：2.3W
	背光最亮、有喇叭：3.5W
通讯方式	RS232/TTL(出厂默认232电平)或RS485
通讯波特率	RS232:1200～921600bps ，典型波特率：115200bps RS485:1200～115200bps，典型波特率：9600bps
通讯接插件规格	2EDG3.81-6P
图片本地下载	SD卡、U盘
固件本地/远程升级	插入SD卡或U盘本地升级/支持用户主板远程串口升级屏幕固件
图片远程升级	支持用户远程利用自己主板串口升级屏幕相关图片工程、字库、配置文件等
实时时钟(RTC)	支持时钟、定时器、倒计时等功能
屏有效显示区（AA）	长宽 = 153.2mm85.7mm
产品尺寸（长宽高）	210.0mm149.8mm26.3mm（MAX）
开窗尺寸	197.0mm*136.4mm
配套上位机软件	VisualTFT®
工作温度	-20～+70℃
存储温度	-30～+80℃
音频播放	MP3音频格式(喇叭4Ω2W，单声道)，与图片共用存储空间。若mp3格式的采样率为128kbps，占用存储0.92MB/分钟
音频接插件规格	PH2.0-2P
视频播放	MP4视频格式，与图片共用存储空间。若1个分辨率为800*600、视频码率3000Kbps、音频码率166Kbps、帧率25Hz的视频文件，占用存储21.9MB/分钟
三防漆工艺	无（可选项）
防水等级	IP65表面防水

◆ 产品核心竞争力
学习周期	30分钟熟悉开发环境，3天完成人机交互设计
程序调试	上位机集成了“虚拟串口屏”，无需连接硬件，直接Keil IDE与其绑定调试
启动时间	上电即运行，无系统加载时间
组态控件	拥有多语言、按钮、文本、下拉菜单、进度条、滑块、仪表、动画、二维码、曲线、历史曲线、数据记录、圆形进度条、子画面滑动控件等多种组态控件
系统键盘	内置虚拟数字、字符键盘，支持中英文输入法，可自定义键盘
数据记录	支持数据记录控件内容导出到SD卡
图层技术	系统内置多个显示图层，切换速度更快
多语言功能	出厂可预置多达15种全球任意国家语言，一键切换所需语言，无需多套UI
逻辑运算处理	上位机内嵌LUA脚本解析器，用户可在屏内自定义各种复杂逻辑关系和协议,满足客户99.9%的产品功能需求
远程升级	支持远程串口升级屏幕固件、工程文件、指定图片、配置文件和字库等
生命周期	采用传统大品牌处理器，多年不断货

◆ 液晶屏
显示器类型	IPS液晶屏
背光灯管	LED
亮度（cd/m²）	250
背光灯寿命（h）	>20,000
对比度	700:1
视角（L/R/T/B）	85/85/85/85

◆ 触控面板
触控类型	电容触摸屏
电容屏触控方式	单点、滑动触摸
电容屏透光率	90%以上
电容屏触控次数	电容屏触摸次数理论无限次、触控寿命与工作环境（灰尘、湿度）有关
电容盖板定制化	可按用户图纸尺寸定制“玻璃盖板+电容触摸”一体化贴合服务
防爆等级	1.8mm厚度玻璃钢化盖板

◆ 定制服务
定制费用	一次性签订1000PCS合同，部分可免收定制费
硬件电路	可定制PCB尺寸、电路厚度、添加用户电路、军工级温度显示等
软件定制	根据用户需求定制特殊指令或控件，降低用户开发难度
美工服务	可提供图片美工及产品结构设计服务
其它	按需定制，满足用户一切需求
