产品名称：DC19108X215_1VX1_0C,XX

系       列：X系列

尺       寸：21.5"

分  辨  率：1920*1080

通讯接口：RS485/RS232/以太网

相关资料下载：
数据手册 指令集 开发包 选型表 更多资料
在线购样 立即咨询
  • 产品展示
  • 参数与性能
  • 开发软件

演示视频


产品概括

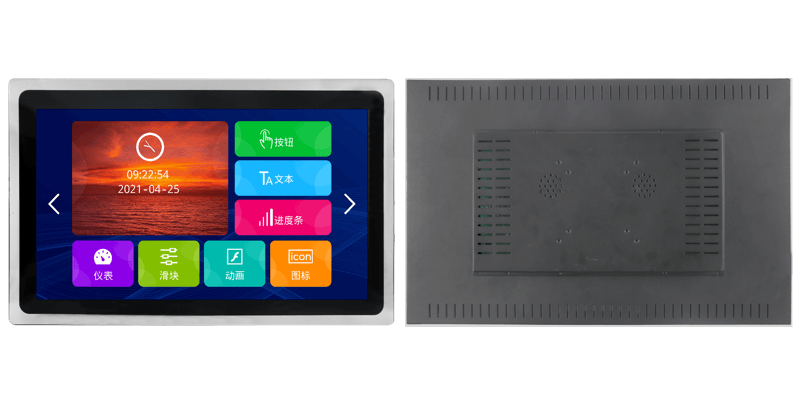

DC19108X215_1VX1_0C （C：电容）是一款21.5寸分辨率为1920*1080的X系列带Linux系统的高清IPS串口屏。
1.大尺寸高清显示，分辨率1920*1080，24位真彩色
2.自带大容量存储：自带8G eMMC，实际可用空间高达6.7GB
3.带百兆以太网口，支持MQTT，支持播放实时监控画面（RTSP）
4.Linux操作系统，1秒内显示Logo，8秒显示用户界面（以出厂工程为例）
5.支持全格式视频播放，支持MP3播放
6.支持U盘升级固件、视频广告等应用
7.支持MODBUS协议，Lua脚本，可在屏内自定义各种复杂逻辑关系

核心竞争力


产品图片


触摸


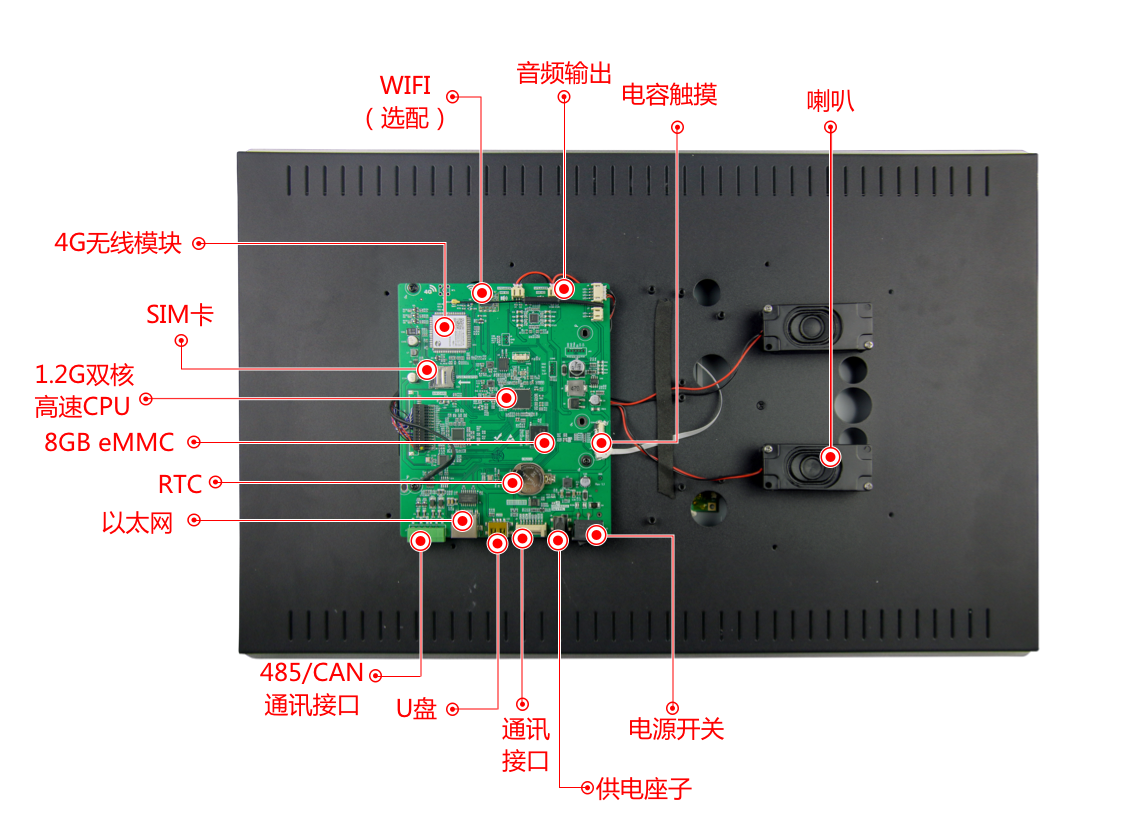

核心硬件

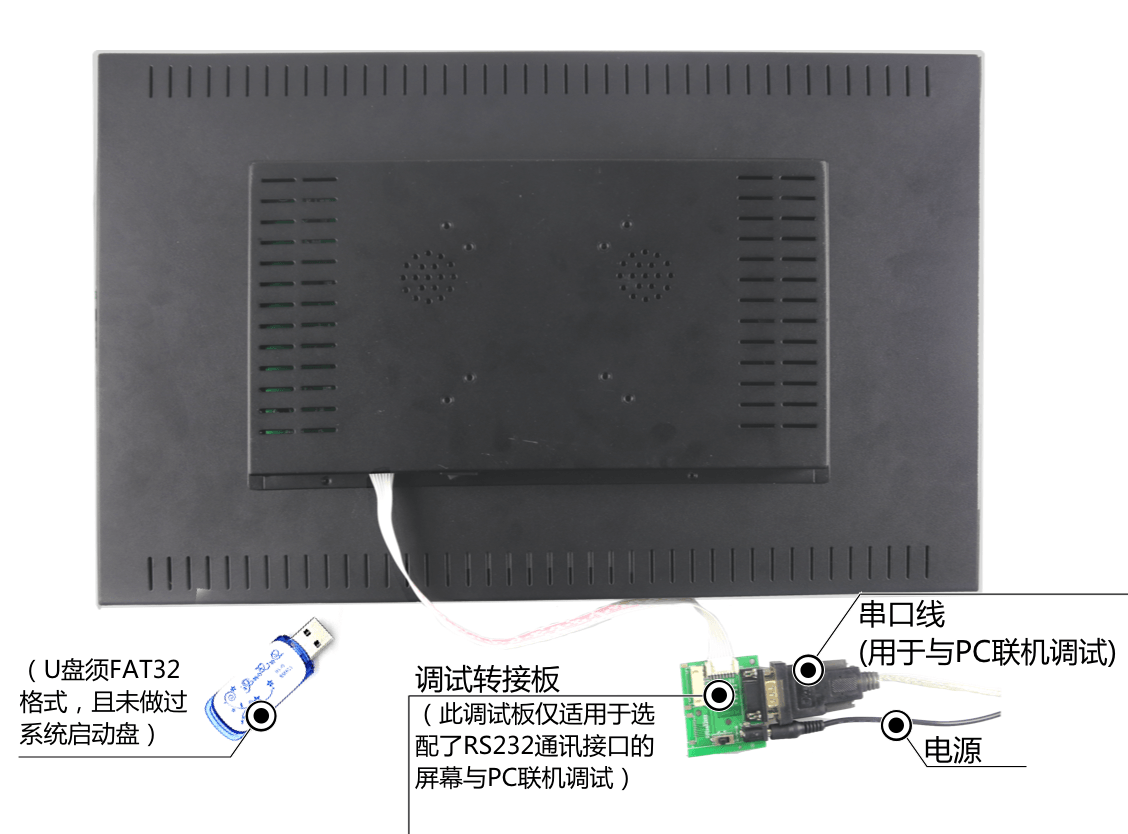

调试图


应用领域


系列区别


技术规格

◆ 产品参数

型号说明

DC19108X215_1VW1_C_CE2(RS232,电容触摸,WIFI,CAN,以太网)

DC19108X215_1VW1_C_CE4(RS485,电容触摸,WIFI,CAN,以太网)

DC19108X215_1V01_C_CE2,4G(RS232,电容触摸,4G,CAN,以太网)

DC19108X215_1V01_C_CE4,4G(RS485,电容触摸,4G,CAN,以太网)

产品系列

X系列

核心处理器

ARM Cortex-A7 双核 1.2GHz

内存

16-bit 1Gbit DDR3(max.1866Mbps)

操作系统

Linux操作系统

协议类型

默认大彩组态指令集，上位机可配置运行MODBUS RTU、XGUS协议

脚本语言

LUA脚本，屏内部可运行用户编写的逻辑、协议和算法功能

尺寸

21.5寸

分辨率

1920*1080

安装方向

支持0、90、180和270度旋转安装显示

存储空间

1Gbit Flash（存储系统和用户文件，可用空间56MB）

8GB eMMC（存储用户文件，可用空间6.7GB）

字库

内置矢量字体，边缘抗锯齿处理，支持任意大小ASCII、GBK、GB2312、UNICODE（全球语言）字库，也可自定义任意电脑字体显示

图片存储

支持 JPEG、PNG（半透/全透）压缩，支持任意大小图片存储，支持图片旋转、

放大、缩小等功能。可使用eMMC存储图片，可存储上万张全屏图片（以JPEG格式化存储，按照525KB每张计算）

颜色

24位真彩色

电压

12V(误差±0.2V)

功耗

休眠：3.0W；最暗无喇叭：4.7W；最暗有喇叭：8.5W

最亮无喇叭：19.0W；最亮有喇叭：23.2W

最亮无喇叭+4G最大功耗：25.9W；最亮有喇叭+4G最大功耗：30.1W

通讯方式

RS232/TTL(出厂默认232电平，短接J5为TTL电平)或RS485

通讯波特率

RS232：1200～921600bps，典型波特率：115200bps

RS485：1200～115200bps，典型波特率：9600bps

通讯接插件规格

RS232：HY2.0-8P

RS485：2EDG3.81-6P

图片本地/远程下载

U盘/UART/4G/以太网口

固件本地/远程升级

插入U盘本地升级/支持用户主板远程串口升级屏幕固件

图片远程升级

支持用户远程利用自己主板串口升级屏幕相关图片工程、字库、配置文件等

实时时钟(RTC)

支持时钟、定时器、倒计时等功能

屏有效显示区（AA）

长*宽 = 476.6mm*268.1mm

产品尺寸（长*宽*高）

554.0mm*355.0mm*60.1mm（MAX，含TP）

开窗尺寸

长*宽 = 537.0mm*336.0mm

配套上位机软件

VisualTFT®

工作温度

-20～+70℃

存储温度

-30～+80℃

音频播放

MP3音频格式(喇叭4Ω8W，双声道)，与图片共用存储空间。若mp3格式的采样率为128kbps，占用存储0.92MB/分钟

音频接插件规格

PH2.0-2P×2

视频播放

支持1080P视频播放，支持MP4、AVI、MKV、RM、RMVB、MOV等常见视频格式，与图片共用存储空间。若1个分辨率为800*480、视频码率2400Kbps、音频码率166Kbps，帧率25Hz的视频文件，占用存储17.8MB/分钟

WIFI(选配)

支持网卡模式和热点模式，可配置成无线串口透传模式，可用TCP/IP协议、FTP协议、HTTP协议

以太网接口

支持以太网协议

CAN接口

支持CAN总线协议

三防漆工艺

无（可选项）

◆ 4G

4G模组型号

Air724UG Module

主芯片

紫光展锐UIS8910

网络制式

移动/联通/电信4G 支持 TD-LTE/LTE FDD

适用地区

中国

适用频段

LTE-TDD:B34/B38/B39/B40/B41

配置1最大上行速率4Mbps，最大下行速率6Mbps

配置2最大上行速率2Mbps，最大下行速率8Mbps

LTE-FDD:B1/B3/B5/B8，最大上行速率5Mbps，最大下行速率10Mbps

通讯方式(屏与模块)

USB2.0

通讯速率(屏与模块)

数据传输速率最大可达480Mbps

网络协议特性

支持TCP/UDP/HTTP/MQTT等网络协议

板端天线接口

SMA座，外螺纹内孔

天线接口特性

特性阻抗50欧姆

◆ 产品核心竞争力

学习周期

30分钟熟悉开发环境，3天完成人机交互设计

程序调试

上位机集成了“虚拟串口屏”，无需连接硬件，直接Keil IDE与其绑定调试

启动时间

1秒内显示LOGO，约8秒显示用户界面

组态控件

拥有多语言、按钮、文本、下拉菜单、进度条、滑块、仪表、动画、二维码、曲线、历史曲线、数据记录、圆形进度条、子画面滑动控件等多种组态控件

系统键盘

内置虚拟数字、字符键盘，支持中英文输入法，可自定义键盘

数据记录

支持数据记录控件内容导出到U盘

图层技术

系统内置多个显示图层，切换速度更快

多语言功能

出厂可预置多达15种全球任意国家语言，一键切换所需语言，无需多套UI

逻辑运算处理

上位机内嵌LUA脚本解析器，用户可在屏内自定义各种复杂逻辑关系和协议,满足客户99.9%的产品功能需求

远程升级

支持远程串口升级屏幕固件、工程文件、指定图片、配置文件和字库等

生命周期

采用传统大品牌处理器，多年不断货

◆   液晶屏

显示器类型

IPS液晶屏

背光灯管

LED

亮度（cd/m²）

250

背光灯寿命（h）

>20,000

对比度

1000:1

视角（L/R/T/B）

89/89/89/89

◆ 触控面板

触控类型

电容触摸屏

电容屏触控方式

单点、滑动触摸

电容屏透光率

90%以上

电容屏触控次数

电容屏触摸次数理论无限次、触控寿命与工作环境（灰尘、湿度）有关

电容盖板定制化

可按用户图纸尺寸定制“玻璃盖板+电容触摸”一体化贴合服务

◆ 定制服务

定制费用

一次性签订1000PCS合同，部分可免收定制费

硬件电路

可定制PCB尺寸、电路厚度、添加用户电路、军工级温度显示等

软件定制

根据用户需求定制特殊指令或控件，降低用户开发难度

美工服务

可提供图片美工及产品结构设计服务

其它

按需定制，满足用户一切需求

可靠性测试


PC软件Visual TFT功能

    Visual TFT 是我司自主创新开发的一款功能强大的串口屏开发调试软件，内嵌国内独家首款“虚拟串口屏”。用户新建工程后，导入设计好的美工图片，然后对每个画面中的按钮和其他控件进行配置，模拟仿真正确后，最后将整个工程下载到串口屏中。

       软件常用功能如下：
           (1) IDE环境操作人性化，界面美观大方；内置字库生成器、Lua脚本编译器；
           (2) 软件集成了常用图标、按钮和键盘等矢量图，降低美工难度；
           (3) 画面支持图片缩放、文字编辑和元素拷贝等常用操作功能；
           (4)工程编译后为每个画面、图片和控件分配唯一ID；
           (5) 内置指令调试助手，方便PC直接调试串口屏，快速掌握指令操作；
           (6) 内嵌“虚拟串口屏”模拟仿真器，直接绑定KEIL调试，不需要每次工程图片有变化，而重新下载图片；
           (7)支持二进制文件烧录，量产更方便安全；
           (8)根据用户需求，定制特殊的PC软件功能；




开发三部曲

(1) 准备美工素材

     安排美工人员将开机画面、文本背景、按钮图标和提示框等产品所需图片设计好。

(2) 利用配套的VisualTFT软件进行画面编辑、控件配置和图片下载

     首先利用配套的上位机VisualTFT软件，将预先设计好的美工图片进行界面排版和控件配置，然后运行 “虚拟串口屏”进行模拟仿真，最后可以通  过USB/SD/UART/U盘/WIFI（视不同型号硬件配置）将整个工程下载到串口屏内部存储器中。PC软件会对工程中的每个画面、图片和控件分配一个唯一的ID号。

(3) 用户单片机监听和发送相应的串口指令控制画面显示

     工程下载到屏内后，一旦按下画面某个按钮，用户MCU串口就会收到屏幕上传的按钮ID信息或坐标值。通过对ID号进行解析，用户即可获取当前按钮的画面位置和功能属性，这样就可以控制相关外围设备动作或画面更新显示。

     对于无触摸产品，用户单片机无需监听按钮ID上传的信息，只需发送相关指令进行画面切换和文本图片显示等。

什么是虚拟串口屏

    “虚拟串口屏”是广州大彩光电科技有限公司(www.gz-dc.com)开发的国内独家首款串口屏仿真器。用户安装好上位机VisualTFT软件后，即可运行使用。虚拟串口屏仿真结果与真实串口屏一模一样。因此，研发前期评估时无需购买硬件，通过自己单片机RS232串口与它相连，即可相互通信，鼠标点击按钮就会立刻上传按钮控件信息，一旦开发者调试通过，真实硬件则无需再调试。



Keil与虚拟串口屏绑定调试

    为了进一步提高开发效率，用户还可以通过Keil开发环境与“虚拟串口屏”进行绑定Debug调试。程序单步调试时，所有运行结果都可以在“虚拟串口屏”上呈现，大大节省工程师开发时间，一旦工程界面有所改变，用户不再需要重新下载图片到串口屏，所有项目前期评估都可以基于PC端来完成。
