产品名称：DC80600EW104_1VX1_4X(TN)

系列：物联型

尺寸：10.4"

分辨率：800*600

通讯接口：RS485

相关资料下载：: 数据手册指令集开发包选型表更多资料

在线购样立即咨询

产品展示
参数与性能
开发软件

演示视频

产品概括

    DC80600EW104_1VX1_4X(TN)（T：电阻；N：无触摸）是一款10.4寸分辨率为 800*600的物联型工业组态串口屏。
       1. 工业级标准设计，主打炫酷和物联网，EMI辐射可达CLASS B医疗等级；
       2. 采用32位800M嵌入式SOC处理器，内部集成SDRAM、H.264视频硬解码；
       3. 支持JPEG图片压缩、MP3/MP4音视频，WIFI通讯，矢量字库，多语言一键切换；
       3. 面板采用BOE/群创/翰彩等兼容品牌（根据市场货源而定，不予额外通知）；
       4. 支持常用组态控件和LUA脚本，图文刷新更快，可实现内部逻辑运算和自定义协议；
       5. 支持类似安卓滚动、滑动特效，部分产品支持USB摄像头视频输入和CAN总线接口接入；

核心竞争力

产品图片

电阻屏

无触摸

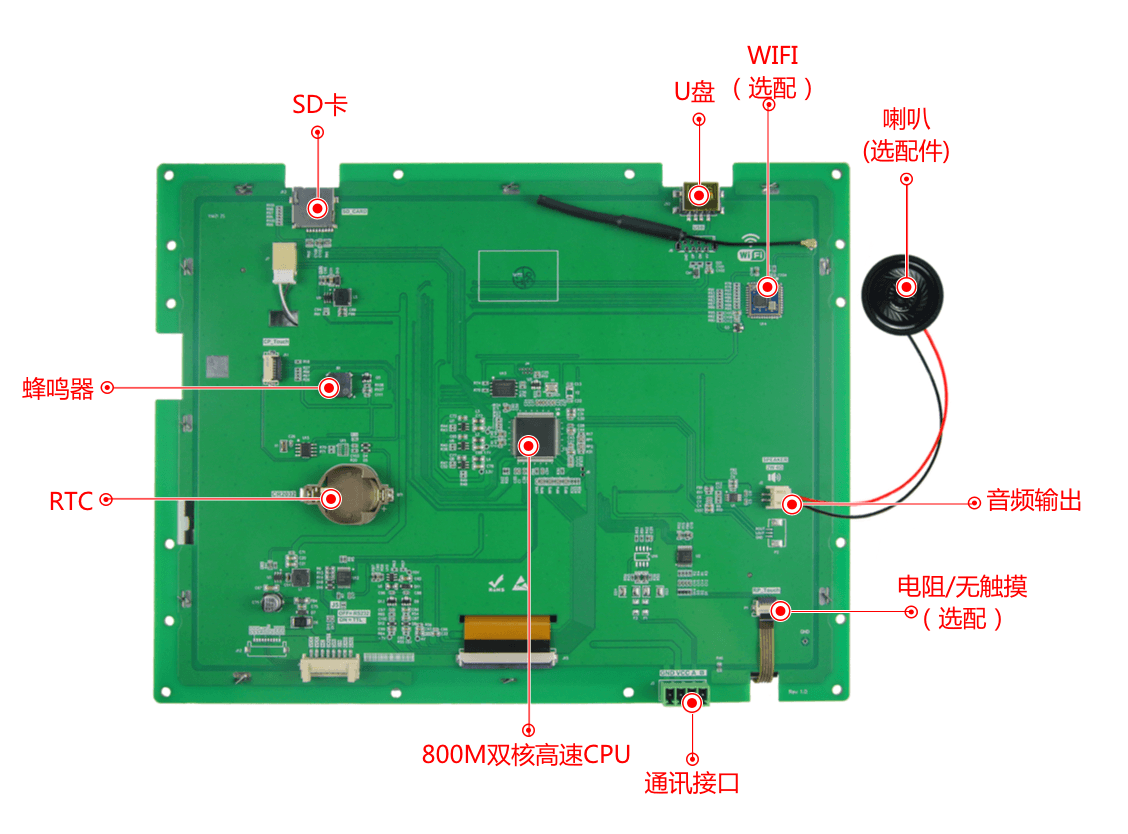

核心硬件

调试图

应用领域

系列区别

技术规格

◆ 产品参数
产品型号	DC80600EW104_1VW1_4T(RS485，电阻触摸，带WIFI) DC80600EW104_1VW1_4N(RS485，无触摸，带WIFI) DC80600EW104_1V01_4T(RS485，电阻触摸，无WIFI) DC80600EW104_1V01_4N(RS485，无触摸，无WIFI)
产品系列	物联型
核心处理器*	800MHz 32位双核处理器
操作系统	嵌入式实时操作系统
协议类型	默认大彩组态指令集，上位机可配置运行MODBUS RTU、XGUS协议
脚本语言	5.3 版本LUA脚本，屏内部可运行用户编写的逻辑、协议和算法功能
尺寸	10.4寸
分辨率	800*600
安装方向	支持0、90、180和270度旋转安装显示
存储空间	1Gbit
字库	内置矢量字体，边缘抗锯齿处理，包含任何大小点阵ASCII、GBK、GB2312、UNICODE字库，可自定义任意电脑字体显示
图片存储	支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储，支持图片旋转、放大、缩小等功能。累加可存储约1000张全屏JPG图片(按大小110KB/张计算，不建议BMP格式)。图片压缩比不同，此值会上下浮动
颜色	65K色，16位RGB
电压	9-28V(误差±0.2V)
功耗	背光最暗、无喇叭：2.4W
	背光最暗、有喇叭：5.3W
	背光最亮、无喇叭：6.1W
	背光最亮、有喇叭：9.3W
通讯方式	RS485
通讯波特率	1200～115200bps，典型波特率：9600 bps
通讯接插件规格	2EDG3.81-4P
图片下载	SD卡/U盘/UART/WIFI（U盘必须是FAT32格式，且从未做过电脑系统启动盘)
实时时钟(RTC)	支持倒计时、定时器、年月日等时间显示
屏有效显示区（AA）	长×宽 = 212.3mm×159.5mm
产品尺寸（长宽高）	长×宽×高 = 247.7mm×193.8mm×22.8mm
配套上位机软件	VisualTFT®
声音播放	MP3音频格式(喇叭4Ω2W，单声道)，与图片共用存储空间。若采样率为128kbps，占用存储0.95MB/分钟
音频接插件规格	PH2.0-2P
视频播放	MP4视频格式，与图片共用存储空间。若1个分辨率为800*480、视频码率2400Kbps、音频码率166Kbps，帧率25Hz的视频文件，占用存储17.8MB/分钟
WIFI	采用BL-M8189FS6模块，支持2.4GHz-2.48GHz频段，支持网卡模式和热点模式，可配置成无线串口透传模式，可用TCP/IP协议、FTP协议、HTTP协议
三防漆工艺	无（可选项）

◆ 产品核心竞争力
学习周期	30分钟熟悉开发环境，3天完成人机交互设计
程序调试	上位机集成了“虚拟串口屏”，无需连接硬件，直接Keil IDE与其绑定调试
启动时间	上电即可显示
组态控件	拥有按钮、文本、下拉菜单、进度条、滑块、仪表、动画、二维码、曲线、数据记录、圆形进度条、音视频等各种组态控件
系统键盘	内置虚拟数字、字符键盘，支持中英文输入法，可自定义键盘
数据记录	支持数据记录控件内容导出到U盘
开机LOGO更换	支持U盘插入更换
远程升级	支持屏幕工程图片、固件、用户MCU固件远程升级(需带WIFI型号)
信息推送	支持云端推送视频或广告显示，或手机APP与屏幕通信显示(需带WIFI型号)
多语言功能	出厂可预置多达15种全球任意国家语言，一键切换所需语言，无需多套UI
逻辑运算处理	上位机内嵌Lua脚本解析器，用户可在屏内自定义各种复杂逻辑关系,满足客户99.9%的产品功能需求
可靠性	产品均通过行业标准的高低温、ESD、群脉冲和辐射等测试
生命周期	采用传统大品牌处理器，多年不断货

◆ LCD显示器
显示器类型	TFT液晶屏
背光灯管	LED
亮度（cd/m²）	325
背光灯寿命（h）	>20,000
对比度	450:1
视角（L/R/T/B）	70/70/50/60

◆ 触控面板（选配）
触控类型	电阻触摸屏
触控方式	单点、滑动触摸
透光率	80%以上
触控次数	同一像素点，单点100万次以上

◆ 环境与认证
工作温度	-20～+70℃
存储温度	-30～+80℃
震动测试	10 to 25Hz(X,Y,Z方向 2G 30分钟)
认证	ROHS、 CE认证（EMI等级:EN55022 ClassB标准）

◆ 定制服务
定制费用	一次性签订1000PCS合同，可免收定制费
通讯接口	可定制并行总线、Zigbee或WIFI等外通讯接口
硬件电路	可定制PCB尺寸、电路厚度、添加用户电路、军工级温度显示等
软件定制	根据用户需求定制特殊指令或控件，降低用户开发难度
美工服务	可提供图片美工及产品结构设计服务
其它	按需定制，满足用户一切需求

可靠性测试

PC软件Visual TFT功能

Visual TFT 是我司自主创新开发的一款功能强大的串口屏开发调试软件，内嵌国内独家首款“虚拟串口屏”。用户新建工程后，导入设计好的美工图片，然后对每个画面中的按钮和其他控件进行配置，模拟仿真正确后，最后将整个工程下载到串口屏中。

软件常用功能如下：
     (1) IDE环境操作人性化，界面美观大方；内置字库生成器、Lua脚本编译器；
     (2) 软件集成了常用图标、按钮和键盘等矢量图，降低美工难度；
     (3) 画面支持图片缩放、文字编辑和元素拷贝等常用操作功能；
     (4)工程编译后为每个画面、图片和控件分配唯一ID；
     (5) 内置指令调试助手，方便PC直接调试串口屏，快速掌握指令操作；
     (6) 内嵌“虚拟串口屏”模拟仿真器，直接绑定KEIL调试，不需要每次工程图片有变化，而重新下载图片；
     (7)支持二进制文件烧录，量产更方便安全；
     (8)根据用户需求，定制特殊的PC软件功能；

开发三部曲

(1) 准备美工素材

安排美工人员将开机画面、文本背景、按钮图标和提示框等产品所需图片设计好。

(2) 利用配套的VisualTFT软件进行画面编辑、控件配置和图片下载

首先利用配套的上位机VisualTFT软件，将预先设计好的美工图片进行界面排版和控件配置，然后运行 “虚拟串口屏”进行模拟仿真，最后可以通过USB/SD/UART/U盘/WIFI（视不同型号硬件配置）将整个工程下载到串口屏内部存储器中。PC软件会对工程中的每个画面、图片和控件分配一个唯一的ID号。

(3) 用户单片机监听和发送相应的串口指令控制画面显示

工程下载到屏内后，一旦按下画面某个按钮，用户MCU串口就会收到屏幕上传的按钮ID信息或坐标值。通过对ID号进行解析，用户即可获取当前按钮的画面位置和功能属性，这样就可以控制相关外围设备动作或画面更新显示。

对于无触摸产品，用户单片机无需监听按钮ID上传的信息，只需发送相关指令进行画面切换和文本图片显示等。

什么是虚拟串口屏

“虚拟串口屏”是广州大彩光电科技有限公司(www.gz-dc.com)开发的国内独家首款串口屏仿真器。用户安装好上位机VisualTFT软件后，即可运行使用。虚拟串口屏仿真结果与真实串口屏一模一样。因此，研发前期评估时无需购买硬件，通过自己单片机RS232串口与它相连，即可相互通信，鼠标点击按钮就会立刻上传按钮控件信息，一旦开发者调试通过，真实硬件则无需再调试。

Keil与虚拟串口屏绑定调试

为了进一步提高开发效率，用户还可以通过Keil开发环境与“虚拟串口屏”进行绑定Debug调试。程序单步调试时，所有运行结果都可以在“虚拟串口屏”上呈现，大大节省工程师开发时间，一旦工程界面有所改变，用户不再需要重新下载图片到串口屏，所有项目前期评估都可以基于PC端来完成。
