产品名称：HMI10600KM070_C011_XT

系列：HMI人机界面

尺寸：7.0"

分辨率：1024*600

通讯接口：RS232/RS485

相关资料下载：: 数据手册指令集开发包选型表更多资料

在线购样立即咨询

产品展示
参数与性能
开发软件

视频演示

产品规格

HMI10600KM070_C011_XT（T:电阻）是一款7.0寸分辨率为 1024*600的医用级组态HMI人机界面屏。
（1）采用400M SOC处理器，屏幕运行速度更快，上电即可运行
（2）通过临床医用所需的EMI辐射、高低温、微波干扰、线圈干扰、群脉冲等多项严酷测试
（3）支持LUA脚本编程，屏内部运行逻辑和算法，减少通讯频率
（4）使用VisualHMI人机界面组态开发平台开发
（5）内部集成了DCBUS、XGUS、Modbus（主/从机）和FX2N（标准/扩展）、FX3U、台达、信捷等协议，可通过VisualHMI一键配置协议
（6）控件上新增配方功能、分期功能、流动块、操作记录表等控件，可以适应更多应用环境
（7）支持图片、固件的远程升级、增量升级、运行中升级等多种模式
（8）基于独创的数据存储方法，可以稳定、可靠、快速地记录各种数据，并且支持数据曲线化、表格化
（9）面板采用BOE/群创/翰彩等兼容品牌（根据市场货源而定，不予额外通知）

核心竞争力

产品图片

电容触摸

电阻触摸

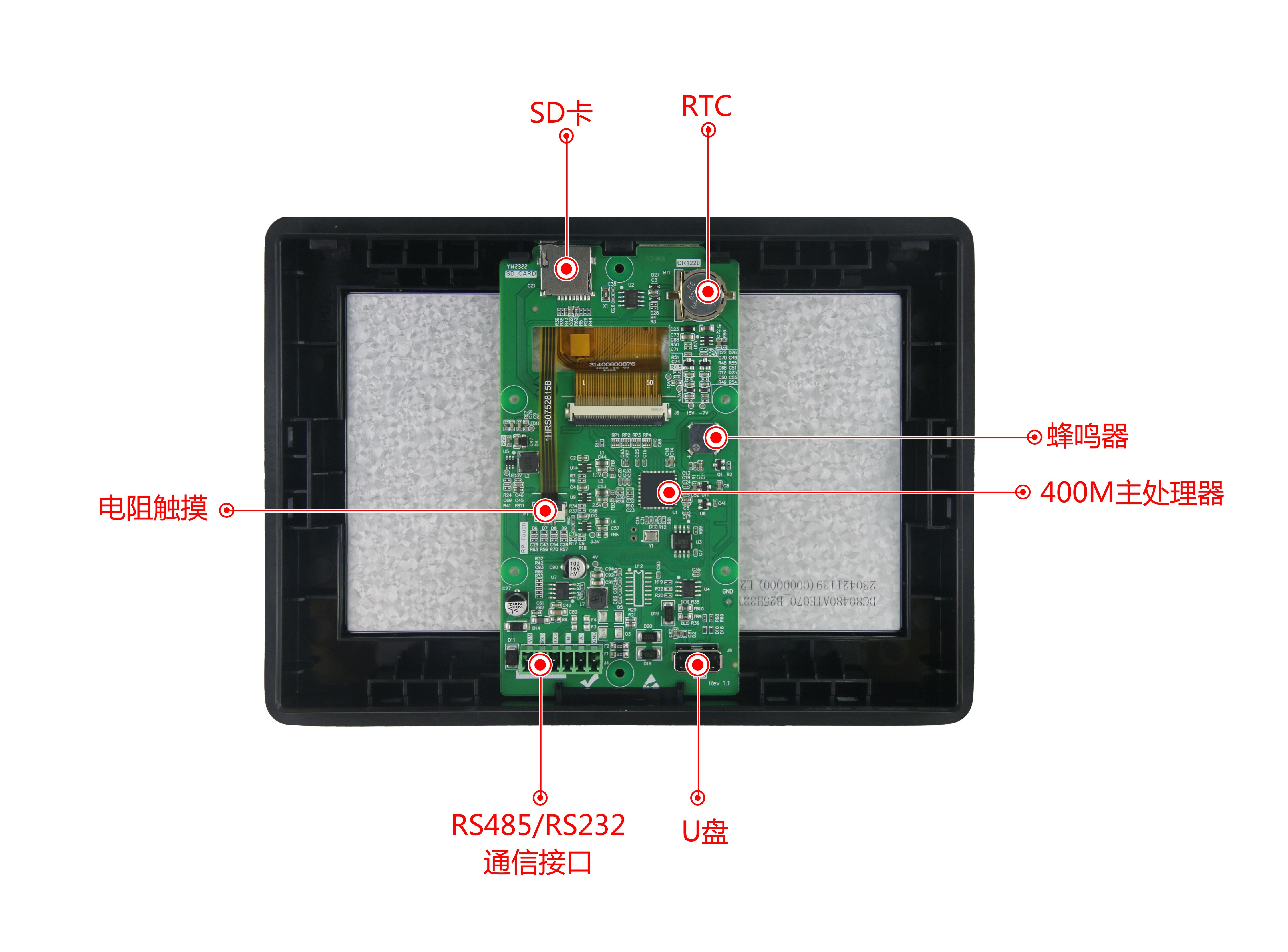

核心硬件

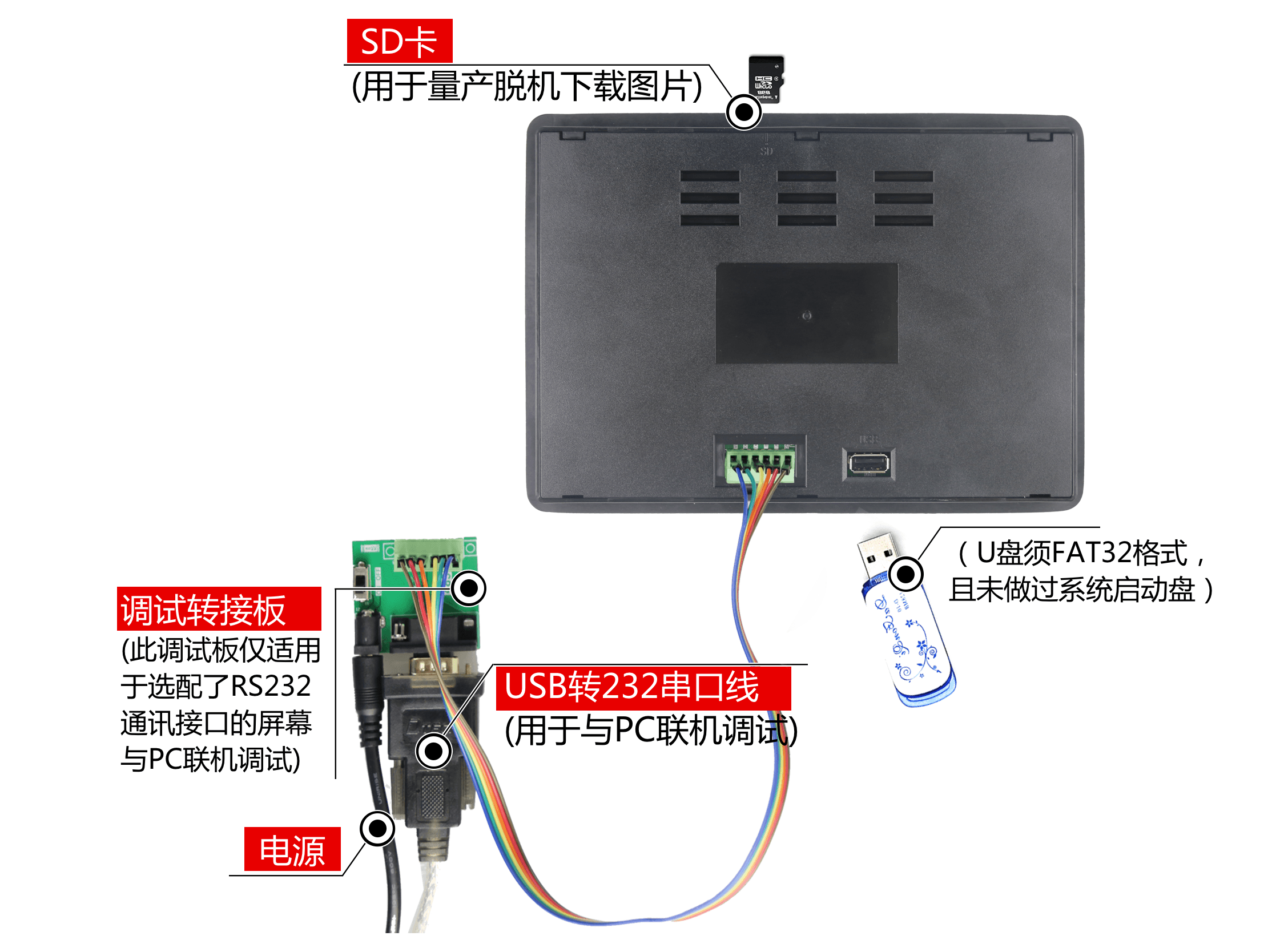

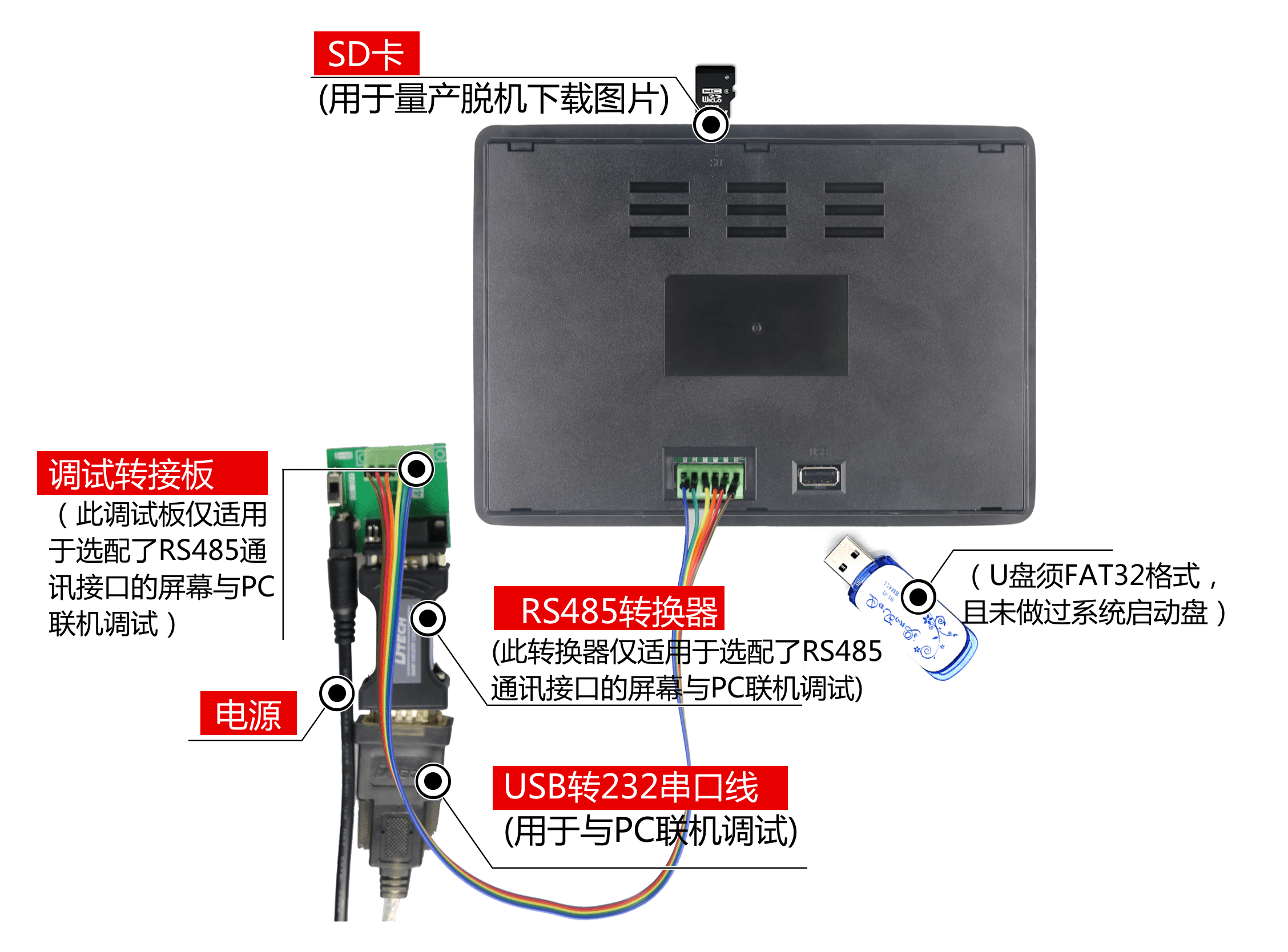

调试图

应用领域

参数规格

◆ 产品参数
型号说明	HMI10600KM070_C011_4T, 6P38立式 (RS485,电阻屏) HMI10600KM070_C011_0T, 6P38立式 (RS232,电阻屏)
产品系列	医用级HMI人机界面
核心处理器	400M SOC处理器
操作系统	无操作系统，上电即可运行
协议类型	支持MODBUS RTU、FX2N、FX3U、DELTA(DVP)、XINJIE(XC）、XINJIE(XD）、FATEK（FB）、HAIWELL（N/S）、SAMKOON、EMERSON、DCBUS、XGUS、SIEMENS(PPI)等协议
脚本语言	5.3版本LUA脚本，屏内部可运行用户编写的逻辑、协议和算法功能
尺寸	7.0寸
分辨率	1024*600
安装方向	支持0、90、180和270度旋转安装显示
存储空间	128Mbit
字库	内置矢量字体，边缘抗锯齿处理，支持任意大小ASCII、GBK、GB2312、UNICODE（全球语言）字库，也可自定义任意电脑字体显示
图片存储	支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储。累加可存储约115张全屏图片(按大小120KB/张计算，不建议BMP格式)。图片压缩比不同，此值会上下浮动
颜色	65K色，16位RGB
电压	5-36V
功耗	背光关闭：0.6W
功耗	背光最亮：2.4W
通讯方式	RS485或RS232
通讯波特率	RS485：1200～115200bps,典型波特率：19200bps
通讯波特率	RS232：1200～921600bps,典型波特率：115200bps
通讯接插件规格	2EDG3.81-6P立式
图片本地下载	SD卡、串口、U盘
固件本地/远程升级	插入SD卡/U盘本地升级/支持用户主板远程串口升级屏幕固件
图片远程升级	支持用户远程利用自己主板串口升级屏幕相关图片工程、字库、配置文件等
屏有效显示区（AA）	长宽 = 153.7mm86.2mm
产品尺寸（长宽高）	210.0mm149.8mm23.5mm（MAX）
产品开窗尺寸（长*宽）	196.4mm*136.1mm
配套上位机软件	VisualHMI®
视频播放	MP4视频格式，与图片共用存储空间。若1个分辨率为800*600、视频码率3000Kbps、音频码率166Kbps、帧率25Hz的视频文件，占用存储21.9MB/分钟
三防漆工艺	无（可选项）

◆ 可靠性参数
工作温度	-20～+70℃
存储温度	-30～+80℃
ESD测试	IEC 61000-4-2 Air：±16KV(无重启)
EFT测试	IEC 61000-4-4国标4(电压：±4KV；频率：5KHZ；时间：120S)，无重启，无显示异常，无触摸异常等现象，测试功能正常
辐射测试	EN55022 ClassB，测试余量可>=6db

◆ 产品核心竞争力
学习周期	30分钟熟悉开发环境，3天完成人机交互设计
程序调试	上位机集成了“虚拟串口屏”，无需连接硬件，直接Keil IDE与其绑定调试
启动时间	上电即运行，无系统加载时间
组态控件	除传统的按钮、文本、进度条、二维码等控件，还新加多种全新的组态控件，如：多状态指示灯、配方、操作记录、流动块、告警条等组态控件
系统键盘	内置虚拟数字、字符键盘，支持中英文输入法，可自定义键盘
数据记录	支持数据记录控件内容导出到SD卡
图层技术	系统内置多个显示图层，切换速度更快
多语言功能	出厂可预置多达15种全球任意国家语言，一键切换所需语言，无需多套UI
逻辑运算处理	上位机内嵌LUA脚本解析器，用户可在屏内自定义各种复杂逻辑关系和协议,满足客户99.9%的产品功能需求
远程升级	支持远程串口升级屏幕固件、工程文件、指定图片、配置文件和字库等
生命周期	采用传统大品牌处理器，多年不断货

◆ 液晶屏
显示器类型	TFT液晶屏
背光灯管	LED
亮度（cd/m²）	300
背光灯寿命（h）	>20,000
对比度	800:1
视角（L/R/T/B）	65/65/65/55

◆ 触控面板（电阻）
触控类型	电阻触摸屏
电阻屏触控方式	单点、滑动触摸
电阻屏透光率	80%以上
电阻屏触控寿命	同一个像素点，单点次数100万次以上

◆ 定制服务
定制费用	一次性签订1000PCS合同，部分可免收定制费
硬件电路	可定制PCB尺寸、电路厚度、添加用户电路、军工级温度显示等
软件定制	根据用户需求定制特殊指令或控件，降低用户开发难度
美工服务	可提供图片美工及产品结构设计服务
其它	按需定制，满足用户一切需求

可靠性测试

PC软件Visual HMI功能

VisualHMI 是广州大彩自主研发为人机界面应用量身打造的组态开发平台，集成国内独家首款“虚拟串口屏”模拟仿真器，终身免费使用。用户新建工程后，导入设计好的美工图片，然后对每个画面中的按钮和其它控件进行配置，模拟仿真正确后，最后将整个工程下载到串口屏中。软件界面如图所示。

软件常用功能如下：
           (1) IDE环境操作人性化，界面美观大方；内置字库生成器、Lua脚本编译器；
           (2) 软件集成了常用图标、按钮和键盘等矢量图，降低美工难度；
           (3) 画面支持图片缩放、文字编辑和元素拷贝等常用操作功能；
           (4)VisualHMI软件可以给每个画面、图片和控件分配唯一变量地址；
           (5) 内置指令调试助手，方便PC直接调试串口屏，快速掌握指令操作；
           (6) 内嵌“虚拟串口屏”模拟仿真器，直接绑定KEIL调试，不需要每次工程图片有变化，而重新下载图片；
           (7)支持二进制文件烧录，量产更方便安全；
           (8)根据用户需求，定制特殊的PC软件功能

任何大彩用户只需要3 个步骤，即可30 分钟内完成复杂的人机交互设计。

1. 准备美工素材。
安排美工人员将开机画面、文本背景、按钮图标和提示框等产品所需图片设计好。
2. 利用配套的VisualHMI 软件进行画面编辑、脚本编写、控件配置和图片下载。
首先利用配套的上位机VisualHMI 软件，将预先设计好的美工图片进行界面排版和控件配置，然后运行“虚拟串口屏”进行模拟仿真，最后可以通过SD/UART（视不同型号硬件配置）将整个工程下载到串口屏内部存储器中。在PC 软件中可以对工程中的每个画面、图片和控件分配一个变量地址。用户还可以通过上位机内嵌的脚本编辑器编写所需的逻辑控制和算法，减少屏幕和主板的通讯频率。
3. 用户单片机监听和发送相应的串口指令控制画面显示。
工程下载到屏内后，一旦按下画面某个按钮，用户MCU 串口就会收到屏幕上传的按钮信息。通过根据绑定地址的变量值进行判断，用户即可获取当前按钮的画面位置和功能属性，这样就可以控制相关外围设备动作或画面更新显示。

什么是虚拟串口屏

“虚拟串口屏”是广州大彩光电科技有限公司(www.gz-dc.com)开发的国内独家首款串口屏仿真器。用户安装好上位机VisualTFT软件后，即可运行使用。虚拟串口屏仿真结果与真实串口屏一模一样。因此，研发前期评估时无需购买硬件，通过自己单片机RS232串口与它相连，即可相互通信，鼠标点击按钮就会立刻上传按钮控件信息，一旦开发者调试通过，真实硬件则无需再调试。

Keil与虚拟串口屏绑定调试

为了进一步提高开发效率，用户还可以通过Keil开发环境与“虚拟串口屏”进行绑定Debug调试。程序单步调试时，所有运行结果都可以在“虚拟串口屏”上呈现，大大节省工程师开发时间，一旦工程界面有所改变，用户不再需要重新下载图片到串口屏，所有项目前期评估都可以基于PC端来完成。
