产品名称：DC10600PM101_1111_0X(TCN)

系       列：M型医用级 4G

尺       寸：10.1"

分  辨  率：1024*600

通讯接口：RS232/TTL

相关资料下载：
数据手册 指令集 开发包 选型表 更多资料
在线购样 立即咨询
  • 产品展示
  • 参数与性能
  • 开发软件

视频演示

产品规格

DC10600PM101_1111_0X(TCN),128M,4G（T：电阻；C：电容；N：无触摸）是一款10.1寸分辨率为 1024*600的M型医用级组态串口屏。

（1）医用级标准设计，主打炫酷和物联网；

（2）采用32位400M嵌入式SOC处理器，内部集成SDRAM、H.264视频硬解码；

（3）支持JPEG图片压缩、MP3/MP4音频，矢量字库，多语言一键切换；

（4）面板采用BOE/群创/翰彩等兼容品牌（根据市场货源而定，不予额外通知）；

（5）支持常用组态控件和LUA脚本，图文刷新更快，可实现内部逻辑运算和自定义协议；

（6）支持类似安卓滚动、滑动特效；

（7）4G通信，支持下载图片、视频，OTA升级；支持TCP、HTTP、MQTT等网络协议；

核心竞争力

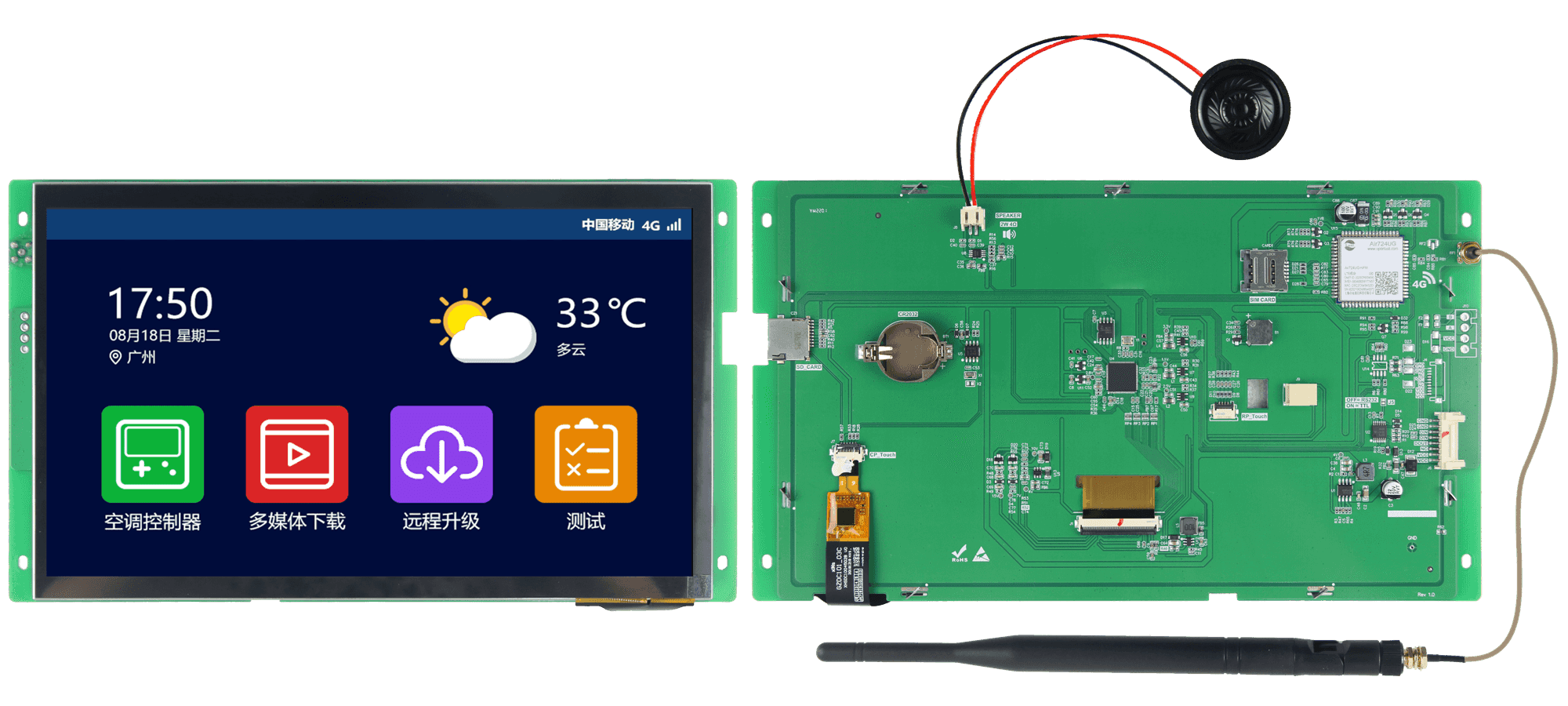

产品图片



电容屏

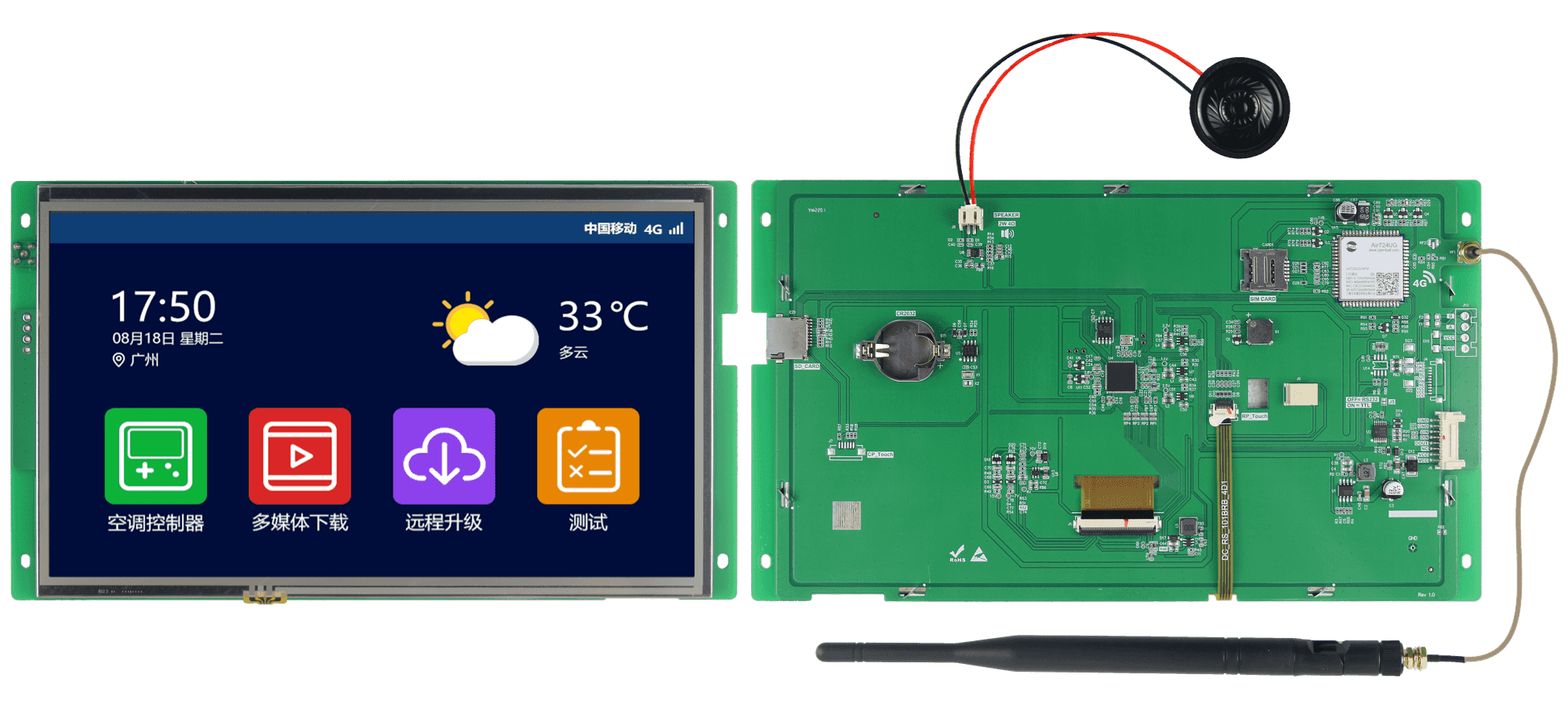

电阻屏

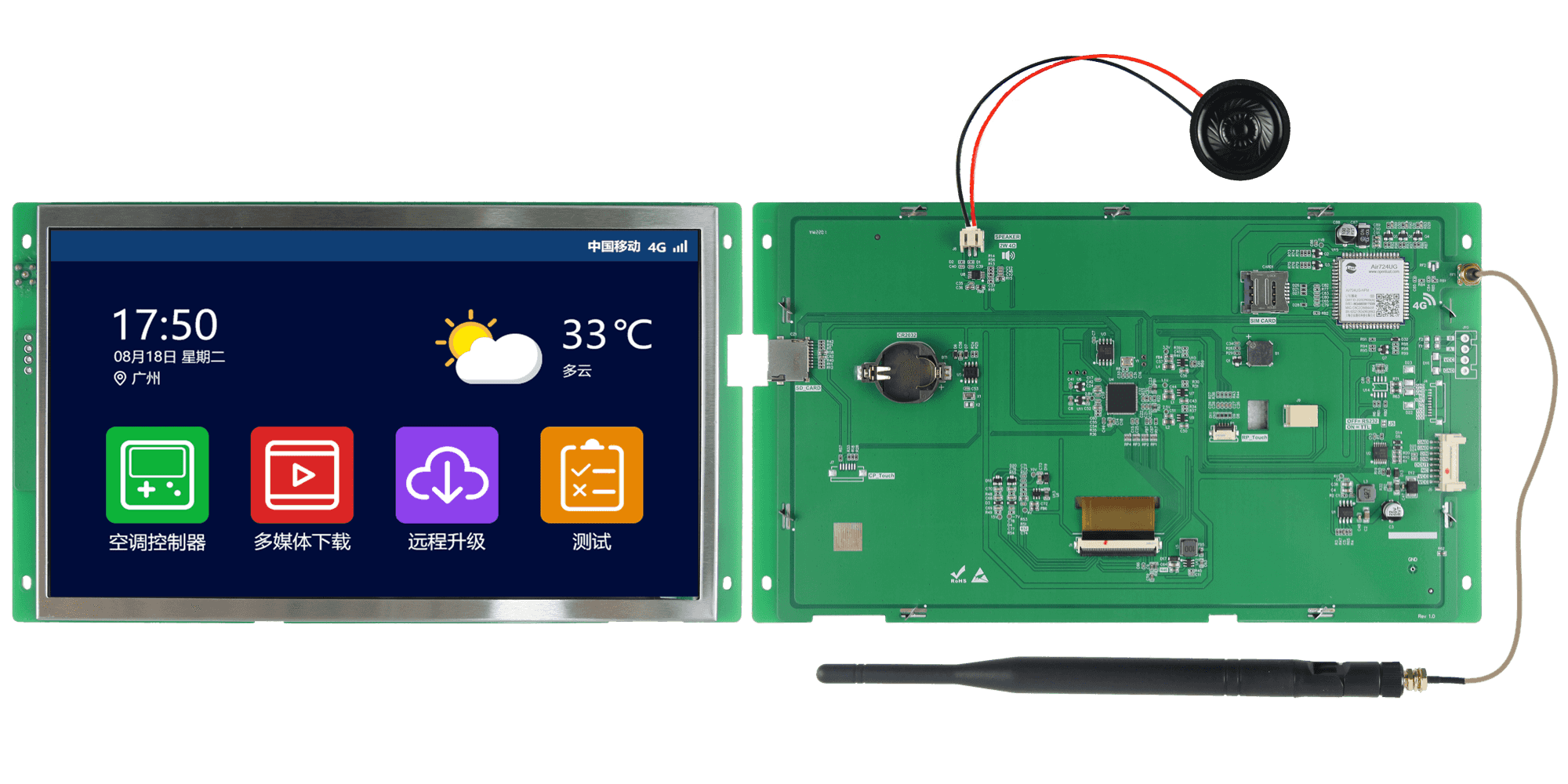

无触摸

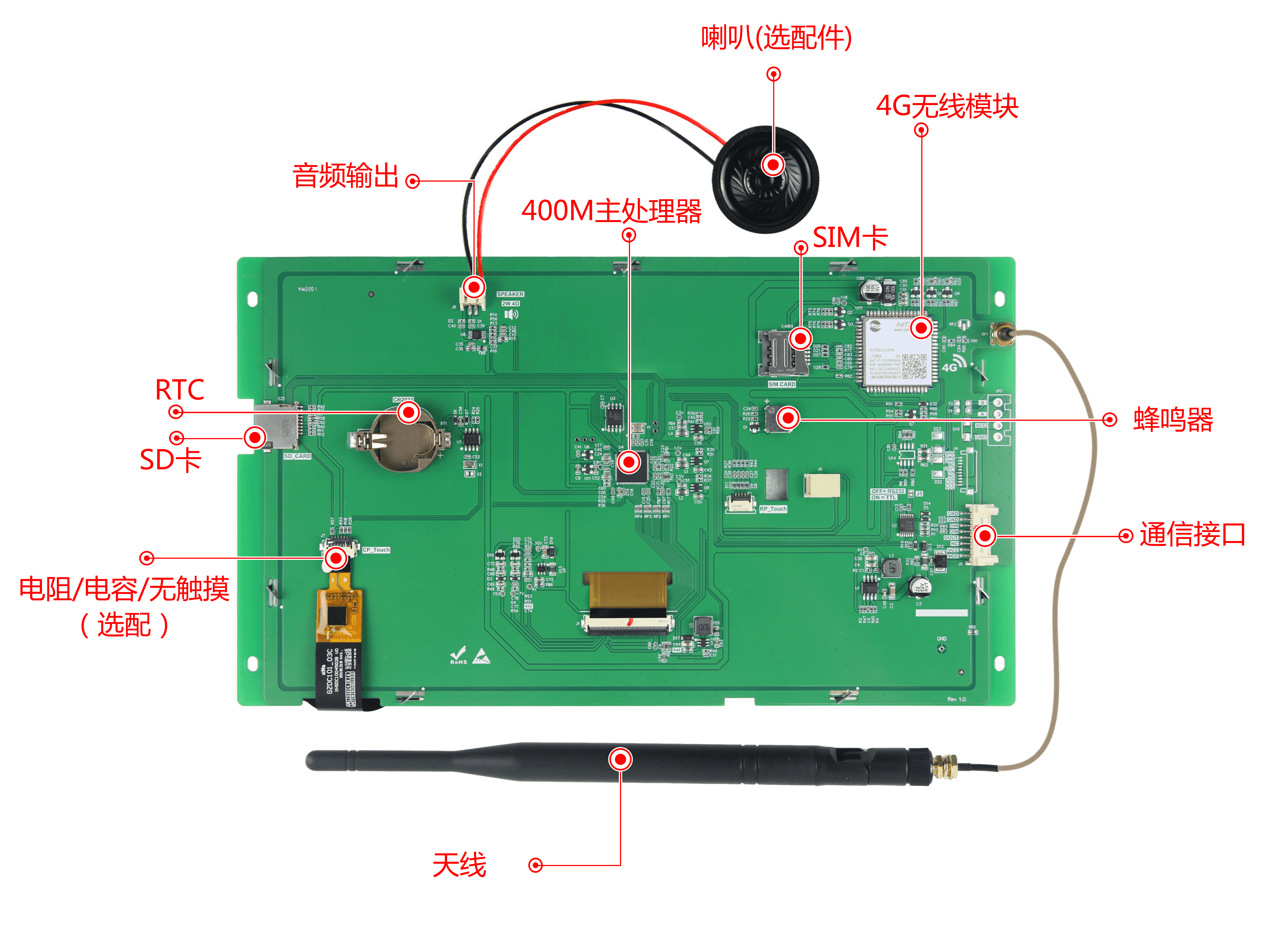

核心硬件

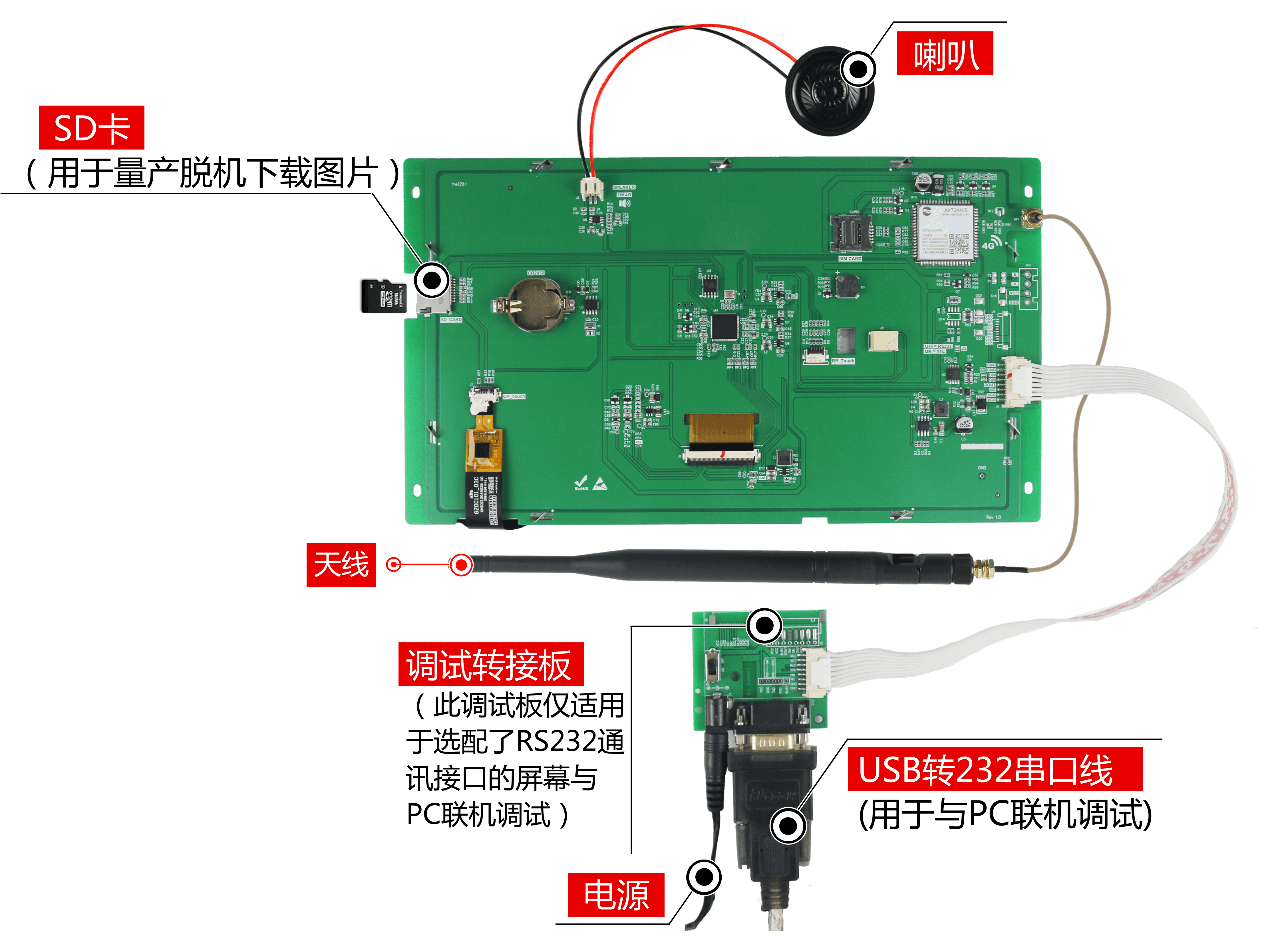

调试图

应用领域


M型医用级区分

系列区别


参数规格

◆ 产品参数

型号说明

DC10600PM101_1111_0T,128M,4G(RS232/TTL,电阻触摸)

DC10600PM101_1111_0C,128M,4G(RS232/TTL,电容触摸)

DC10600PM101_1111_0N,128M,4G(RS232/TTL,无触摸)

产品系列

M系列，医用级

核心处理器

400M SOC处理器

操作系统

无操作系统，上电即可运行

协议类型

默认大彩组态指令集，上位机可配置运行MODBUSRTU、XGUS协议

脚本语言

LUA脚本，屏内部可运行用户编写的逻辑、协议和算法功能

尺寸

10.1寸

分辨率

1024*600

安装方向

支持0、90、180和270度旋转安装显示

存储空间

128Mbit

字库

内置矢量字体，边缘抗锯齿处理，支持任意大小ASCII、GBK、GB2312、UNICODE（全球语言）字库，也可自定义任意电脑字体显示

图片存储

支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储。累加可存储约115张全屏图片(按大小120KB/张计算，不建议BMP格式)。图片压缩比不同，此值会上下浮动

颜色

65K色，16位RGB

电压

4.5-36V

功耗

背光最暗、无喇叭：1.2W

背光最暗、有喇叭：2.3W

背光最亮、4G信号正常、无喇叭：3.8W

背光最亮、4G信号正常、有喇叭：4.9W

背光最亮、4G信号异常、无喇叭：10.7W

背光最亮、4G信号异常、有喇叭：11.8W

通讯方式

RS232/TTL(出厂默认232电平，短接J5为TTL电平)

通讯波特率

1200～921600bps,典型波特率：115200bps

通讯接插件规格

默认 HY2.0-8P，可选配FPC1.0-10P

图片本地下载

SD卡

固件本地/远程升级

插入SD卡本地升级/支持用户使用云端服务器或串口升级屏幕固件

图片远程升级

支持用户远程利用云端服务器或串口升级屏幕相关图片工程、字库、配置文件等

实时时钟(RTC)

支持时钟、定时器、倒计时等功能

屏有效显示区（AA）

长*宽 = 223.6mm*126.0mm

产品尺寸（长*宽*高）

257.7mm*148.3mm*21.2mm（MAX，含TP）

配套上位机软件

VisualTFT®

工作温度

-20～+70℃

存储温度

-30～+80℃

音频播放

MP3音频格式(喇叭4Ω2W，单声道)，与图片共用存储空间。若mp3格式的采样率为128kbps，占用存储0.92MB/分钟

音频接插件规格

PH2.0-2P

视频播放

MP4视频格式，与图片共用存储空间。若1个分辨率为800*480、视频码率2400Kbps、音频码率166Kbps，帧率25Hz的视频文件，占用存储17.8MB/分钟

三防漆工艺

无（可选项）

◆4G

4G模组型号

Air724UG Module

主芯片

紫光展锐UIS8910

网络制式

移动/联通/电信4G 支持 TD-LTE/LTE FDD

适用地区

中国

流量卡规格

Micro-SIM卡

适用频段

LTE-TDD:B34/B38/B39/B40/B41

LTE-FDD:B1/B3/B5/B8

通讯方式

TTL

通讯波特率

最大921600bps，典型值：115200bps

模组传输速率

115200波特率下，传输速度约900KB/Min

921600波特率下，传输速度约5MB/Min

内部协议(屏与模块)

AT指令

网络协议特性

支持TCP/UDP/HTTP/MQTT等网络协议

板端天线接口

SMA座，外螺纹内孔

天线接口特性

特性阻抗50欧姆

天线频率范围

800M~3GHz

◆ 产品核心竞争力

学习周期

30分钟熟悉开发环境，3天完成人机交互设计

程序调试

上位机集成了“虚拟串口屏”，无需连接硬件，直接Keil IDE与其绑定调试

启动时间

上电即运行，无系统加载时间

组态控件

拥有多语言、按钮、文本、下拉菜单、进度条、滑块、仪表、动画、二维码、曲线、历史曲线、数据记录、圆形进度条、子画面滑动控件等多种组态控件

系统键盘

内置虚拟数字、字符键盘，支持中英文输入法，可自定义键盘

数据记录

支持数据记录控件内容导出到SD卡

图层技术

系统内置多个显示图层，切换速度更快

多语言功能

出厂可预置多达15种全球任意国家语言，一键切换所需语言，无需多套UI

逻辑运算处理

上位机内嵌LUA脚本编译器，用户可在屏内自定义各种复杂逻辑关系和协议,满足客户99.9%的产品功能需求

远程升级

支持远程串口升级屏幕固件、工程文件、指定图片、配置文件和字库等

生命周期

采用传统大品牌处理器，多年不断货

◆   液晶屏

显示器类型

TFT液晶屏

背光灯管

LED

亮度（cd/m²）

350

背光灯寿命（h）

>20,000

对比度

600:1

视角（L/R/T/B）

70/70/50/60

◆ 触控面板（电阻、电容可选配）

触控类型

电容触摸屏

电容屏触控方式

单点、滑动触摸

电容屏透光率

90%以上

电容屏触控次数

电容屏触摸次数理论无限次、触控寿命与工作环境（灰尘、湿度）有关

电容盖板定制化

可按用户图纸尺寸定制“玻璃盖板+电容触摸”一体化贴合服务

触控类型

电阻触摸屏

电阻屏触控方式

单点、滑动触摸

电阻屏透光率

80%以上

电阻屏触控次数

同一个像素点，单点次数100万次以上

◆ 定制服务

定制费用

一次性签订1000PCS合同，部分可免收定制费

硬件电路

可定制PCB尺寸、电路厚度、添加用户电路、军工级温度显示等

软件定制

根据用户需求定制特殊指令或控件，降低用户开发难度

美工服务

可提供图片美工及产品结构设计服务

其它

按需定制，满足用户一切需求


可靠性测试


PC软件Visual TFT功能

    Visual TFT 是我司自主创新开发的一款功能强大的串口屏开发调试软件，内嵌国内独家首款“虚拟串口屏”。用户新建工程后，导入设计好的美工图片，然后对每个画面中的按钮和其他控件进行配置，模拟仿真正确后，最后将整个工程下载到串口屏中。

       软件常用功能如下：
           (1) IDE环境操作人性化，界面美观大方；内置字库生成器、Lua脚本编译器；
           (2) 软件集成了常用图标、按钮和键盘等矢量图，降低美工难度；
           (3) 画面支持图片缩放、文字编辑和元素拷贝等常用操作功能；
           (4)工程编译后为每个画面、图片和控件分配唯一ID；
           (5) 内置指令调试助手，方便PC直接调试串口屏，快速掌握指令操作；
           (6) 内嵌“虚拟串口屏”模拟仿真器，直接绑定KEIL调试，不需要每次工程图片有变化，而重新下载图片；
           (7)支持二进制文件烧录，量产更方便安全；
           (8)根据用户需求，定制特殊的PC软件功能；




开发三部曲

(1) 准备美工素材

     安排美工人员将开机画面、文本背景、按钮图标和提示框等产品所需图片设计好。

(2) 利用配套的VisualTFT软件进行画面编辑、控件配置和图片下载

     首先利用配套的上位机VisualTFT软件，将预先设计好的美工图片进行界面排版和控件配置，然后运行 “虚拟串口屏”进行模拟仿真，最后可以通  过USB/SD/UART/U盘/WIFI（视不同型号硬件配置）将整个工程下载到串口屏内部存储器中。PC软件会对工程中的每个画面、图片和控件分配一个唯一的ID号。

(3) 用户单片机监听和发送相应的串口指令控制画面显示

     工程下载到屏内后，一旦按下画面某个按钮，用户MCU串口就会收到屏幕上传的按钮ID信息或坐标值。通过对ID号进行解析，用户即可获取当前按钮的画面位置和功能属性，这样就可以控制相关外围设备动作或画面更新显示。

     对于无触摸产品，用户单片机无需监听按钮ID上传的信息，只需发送相关指令进行画面切换和文本图片显示等。

什么是虚拟串口屏

    “虚拟串口屏”是广州大彩光电科技有限公司(www.gz-dc.com)开发的国内独家首款串口屏仿真器。用户安装好上位机VisualTFT软件后，即可运行使用。虚拟串口屏仿真结果与真实串口屏一模一样。因此，研发前期评估时无需购买硬件，通过自己单片机RS232串口与它相连，即可相互通信，鼠标点击按钮就会立刻上传按钮控件信息，一旦开发者调试通过，真实硬件则无需再调试。



Keil与虚拟串口屏绑定调试

    为了进一步提高开发效率，用户还可以通过Keil开发环境与“虚拟串口屏”进行绑定Debug调试。程序单步调试时，所有运行结果都可以在“虚拟串口屏”上呈现，大大节省工程师开发时间，一旦工程界面有所改变，用户不再需要重新下载图片到串口屏，所有项目前期评估都可以基于PC端来完成。
