产品名称:DCA070_A40_0X(TCN),1024x600,IPS屏

系       列:A40

尺       寸:7.0"

分  辨  率:1024*600 高清IPS

通讯接口:RS232/TTL/RS485/CAN

相关资料下载:
数据手册 指令集 开发包 选型表 更多资料
  • 产品展示
  • 参数与性能
  • 开发软件

视频演示



产品规格

DCA070_A40_0X(TCN),1024x600,IPS屏(T:电阻;C:电容;N:无触摸)是一款7.0寸分辨率为1024*600的A40型高清IPS工业级安卓一体机。
(1)
工业级标准设计,主打高稳定、高可靠性、高实用性
(2)采用四核处理器,主频高达1.2GHz,内部集成GPU、AV输入输出
(3)
采用IPS高清显示屏,可视角度大,16M色显示更细腻
(4)
支持多种联网方式(WIFI,以太网口,4G
(5)
支持隐藏和显示 状态栏,导航栏
(6)
支持su权限获取,开机自启动
(7)
自定义开机logo开机动画
(8)
支持Linux+QT开发
(9)
核心板可拆卸设计,快速完成升级替换

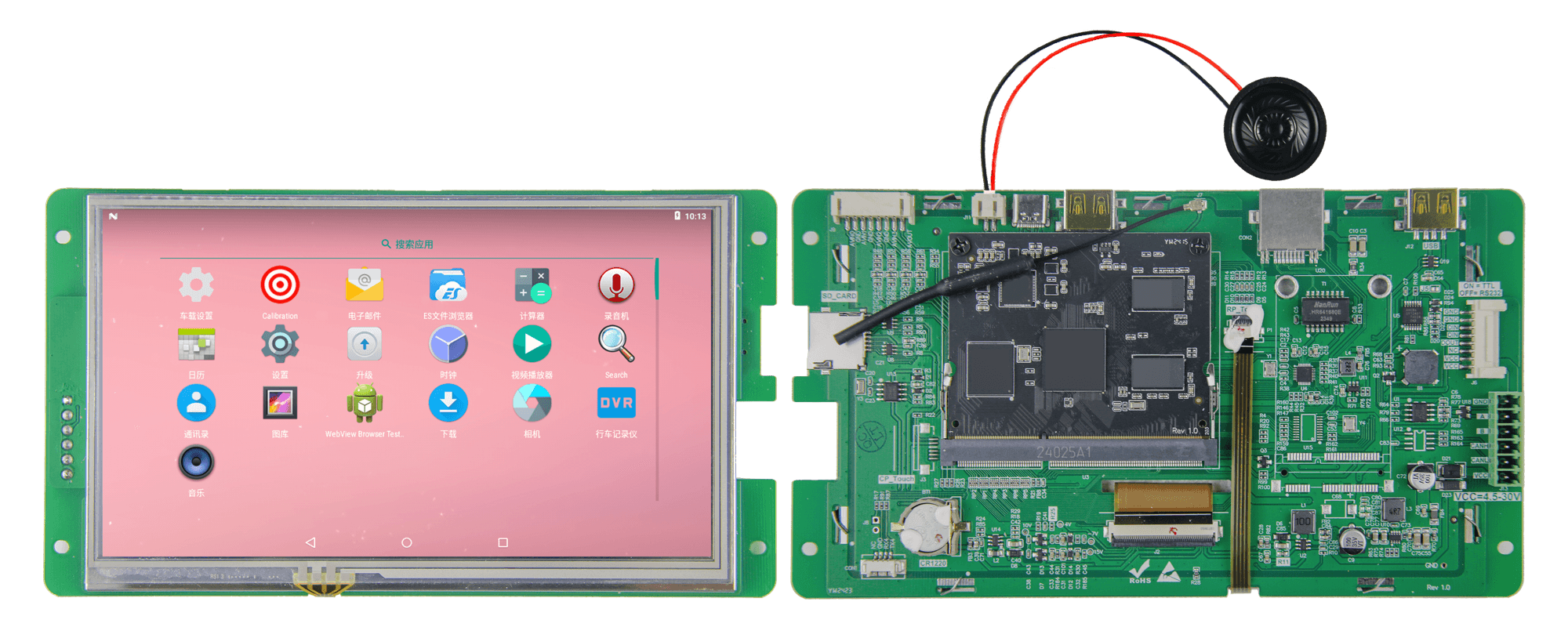

产品图片

电容屏


电阻屏

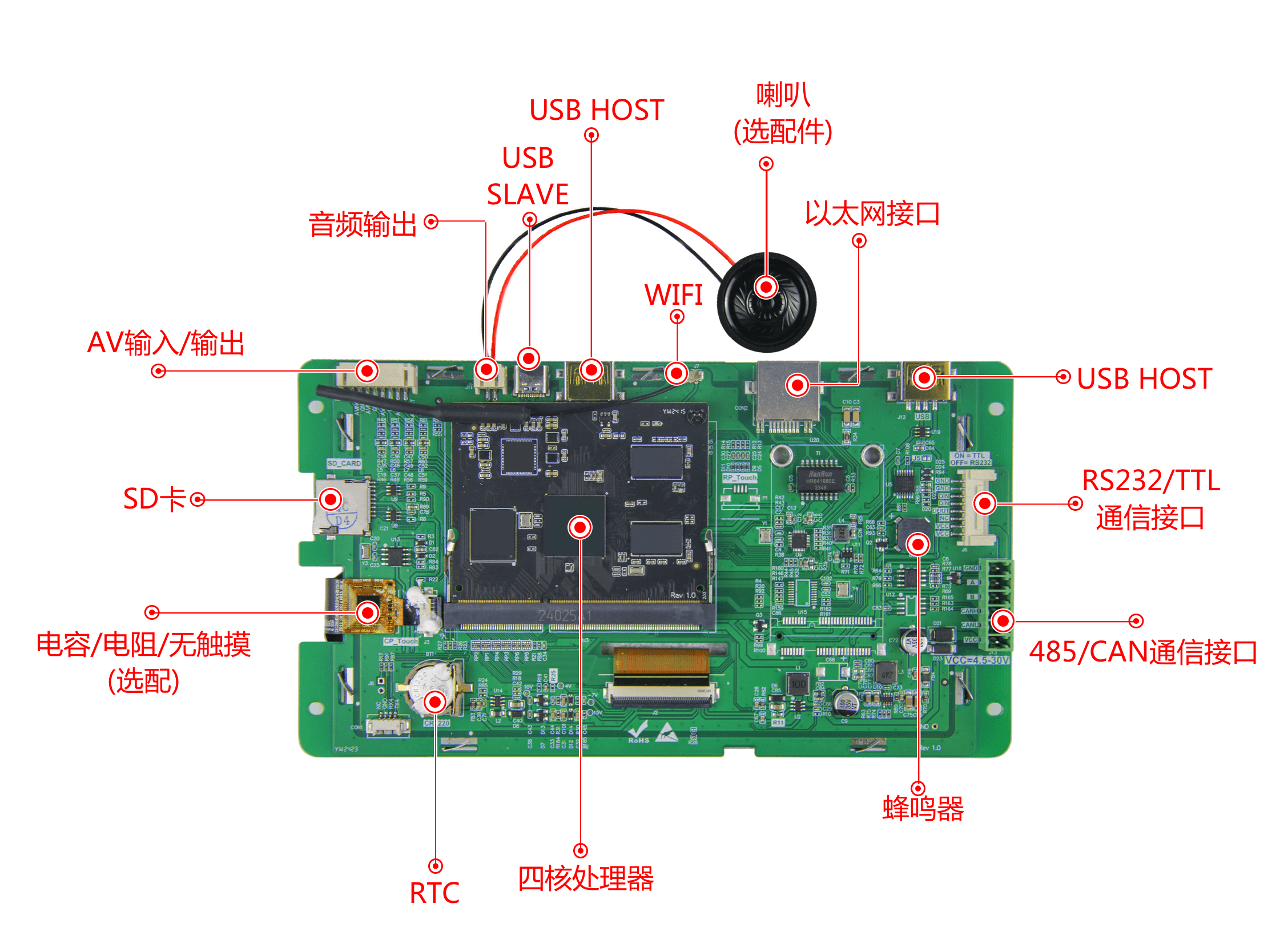

核心硬件

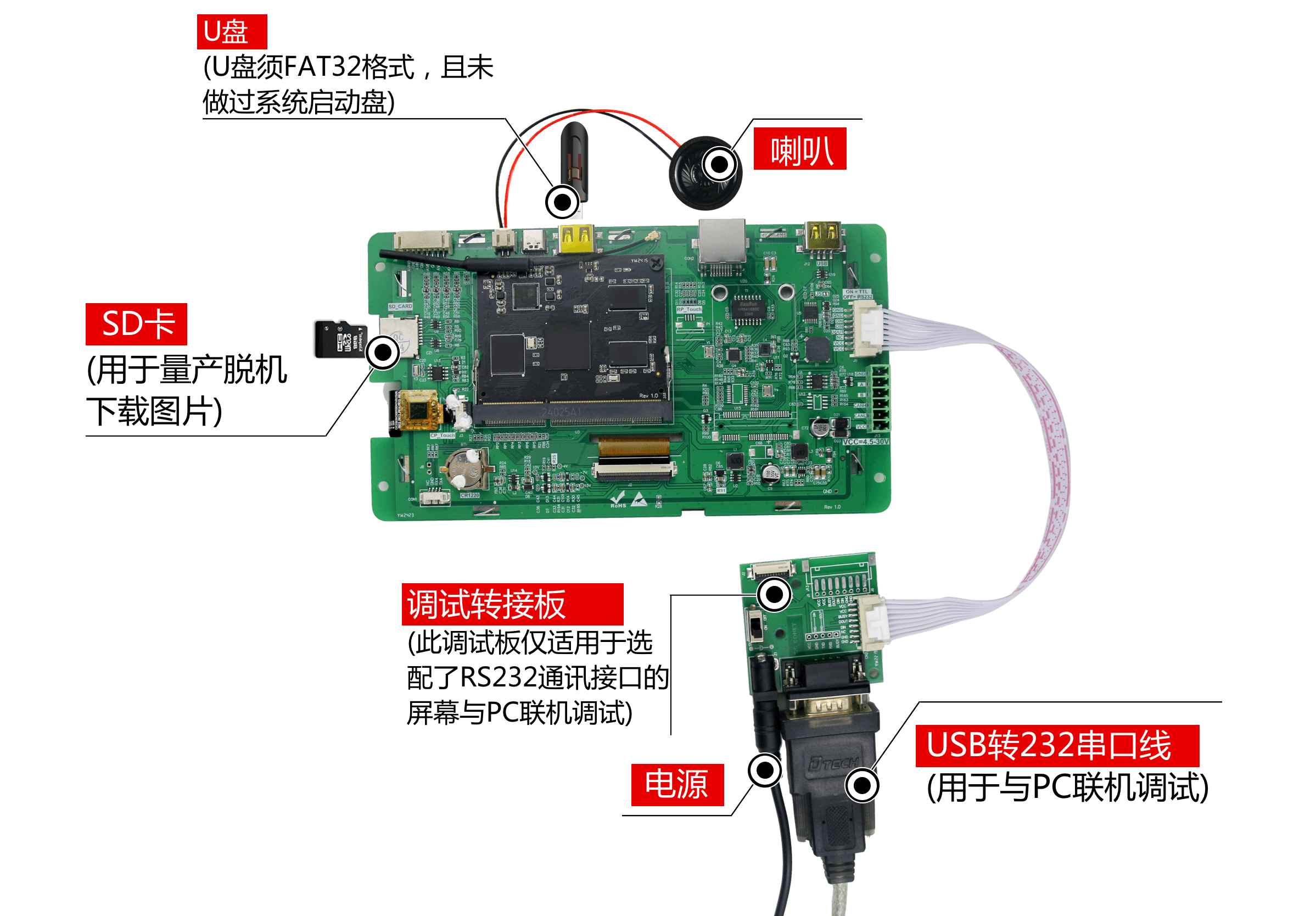

调试图

应用领域

参数规格

产品参数

型号说明

DCA070_A40_0T,1024x600,IPS屏(电阻触摸)

DCA070_A40_0C,1024x600,IPS屏(电容触摸)

DCA070_A40_0N,1024x600,IPS屏(无触摸)

产品系列

A40系列,工业级

核心处理器

A40I-H(处理器工作温度:-40~85℃)

核心处理器主频

1.2GHz*4

操作系统

默认Android 7.1,可支持Linux+QT5

尺寸

7.0寸

分辨率

1024*600

安装方向

支持0、90、180和270度旋转安装显示

存储空间

8G bytes

运行内存

1G bytes DDR3

图形处理器

Mali400 MP2

颜色

16M色,24位RGB真彩色

电压

6-30V

功耗

背光最暗:1.8W

背光最亮:3.2W

接口

网口

1路10/100M自适应以太网口(定制硬件可支持1路千兆网口)

RS232/TTL

接插件规格:HY2.0-8P

波特率1200~921600bps(出厂默认232电平,短接J5为TTL电平)

RS485

接插件规格:3.81-6P立式

1路RS485,波特率1200~460800bps

WIFI

工作频率2.4~2.4835GHz,IEEE 802.11b/g/n,最高传输速率150Mbps

蓝牙

支持BT2.1+EDR/BT3.0和BT4.2

4G(选配)

LTE Cat 1 无线通信模块,支持最大下行速率 10 Mbps 和最大上行速率 5 Mbps

CAN

接插件规格:3.81-6P立式

支持CAN V2.0B,最高传输速率1Mbps

AV输入/输出

接插件规格:PH2.0-8P

4路模拟CVBS输入,1路模拟CVBS输出

USB HOST

2个USB 2.0 Type-A接口,可连接U盘、鼠标、键盘等设备(如选配4G,将占用一个USB接口)

USB SLAVE

1个USB 2.0 Type-C接口,可用于传输文件、adb调试、固件升级等

音频输出

接插件规格:PH2.0-2P

支持驱动2W 4Ω喇叭(单声道)

固件本地/远程升级

TYPE-C连接电脑本地升级

屏有效显示区(AA)

155.0mm*87.0mm

产品尺寸(长*宽*高)

188.9mm*105.1mm*23.8mm

可靠性参数

工作温度

-20~+70℃

存储温度

-30~+80℃

ESD测试

测试标准:IEC 61000-4-2 接触:±4KV;空气:±12KV

EFT测试

测试标准:IEC 61000-4-4 国标4(电压:±4KV;频率:100/5KHZ;时间:120S),无重启,无显示异常,无触摸异常等现象,测试功能正常


产品核心竞争力

针对工业设计

最多可支持2路串口,可实现对多个设备进行控制而互不干扰。

1路RS232/TTL,1路RS485

高效开发

可通过adb安装软件、系统升级、运行shell命令等,可开放su权限,提高开发效率

多路 USB

最多可支持2路USB HOST,可用于外接U盘、鼠键等,实现丰富的外设支持

多点触摸

支持各种手势识别,实现随心所欲的操控,提升用户体验

缩短开发周期

在其他安卓设备上实现的应用,可快速实现移植替换,节约开发时间

生命周期

采用大品牌处理器,多年不断货


液晶屏

显示器类型

IPS液晶屏

背光灯管

LED

亮度(cd/m²)

300

背光灯寿命(h)

>20,000

对比度

1000:1

视角(L/R/T/B)

80/80/80/80


触控面板(电阻、电容触摸可选配)

触控类型

电容触摸屏(IC:GT911)

电容屏触控方式

多点、滑动触摸、手势触摸

电容屏透光率

90%以上

电容屏触控次数

电容屏触摸次数理论无限次、触控寿命与工作环境(灰尘、湿度)有关

电容盖板定制化

可按用户图纸尺寸定制“玻璃盖板+电容触摸”一体化贴合服务

触控类型

电阻触摸屏

电阻屏触控方式

单点、滑动触摸

电阻屏透光率

80%以上

电阻屏触控次数

同一个像素点,单点次数100万次以上

定制服务

定制费用

一次性签订1000PCS合同,部分可免收定制费

硬件电路

可定制PCB尺寸、电路厚度、添加用户电路、军工级温度显示等

软件定制

根据用户需求定制特殊指令或控件,降低用户开发难度

美工服务

可提供图片美工及产品结构设计服务

其它

按需定制,满足用户一切需求

可靠性测试


开发说明


Android Studio 是用于开发 Android 应用的官方集成开发环境 (IDE)Android Studio 基于 IntelliJ IDEA 强大的代码编辑器和开发者工具,还提供更多可提高 Android 应用构建效率的功能,例如:

1. 基于 Gradle 的灵活构建系统

2. 快速且功能丰富的模拟器

3. 统一的环境(供您开发适用于所有 Android 设备的应用)

4. 通过实时编辑功能实时更新模拟器和实体设备中的可组合项

5. 代码模板和 GitHub 集成,可协助您打造常见的应用功能及导入示例代码

6. 大量的测试工具和框架

7. Lint 工具,能够找出性能、易用性和版本兼容性等方面的问题

8. C++ 和 NDK 支持


软件下载及更多信息请前往Android Studio官网
