◆ 产品参数

型号说明

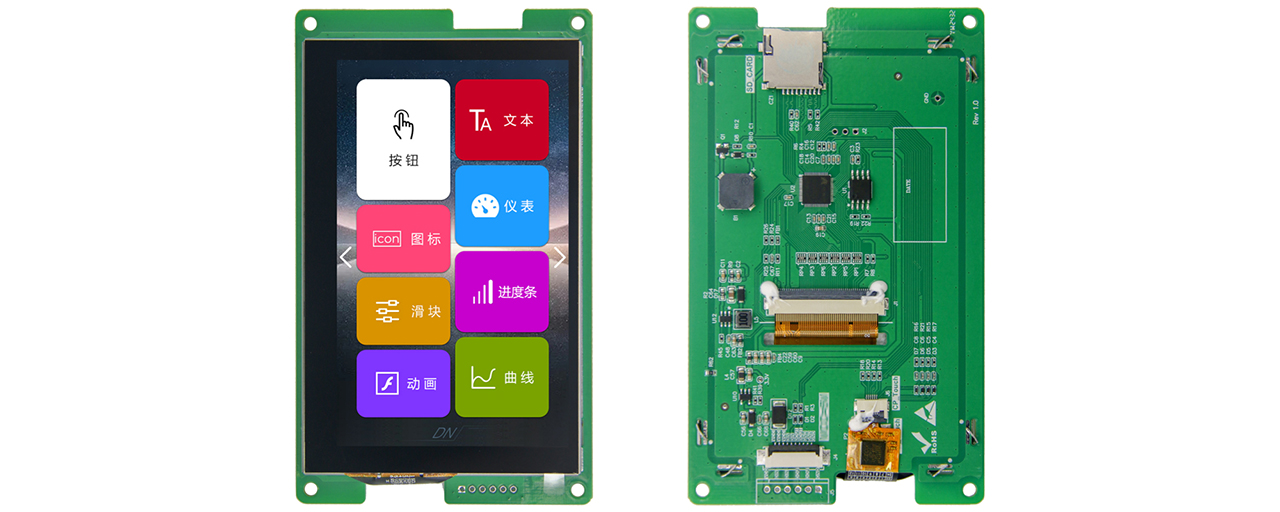

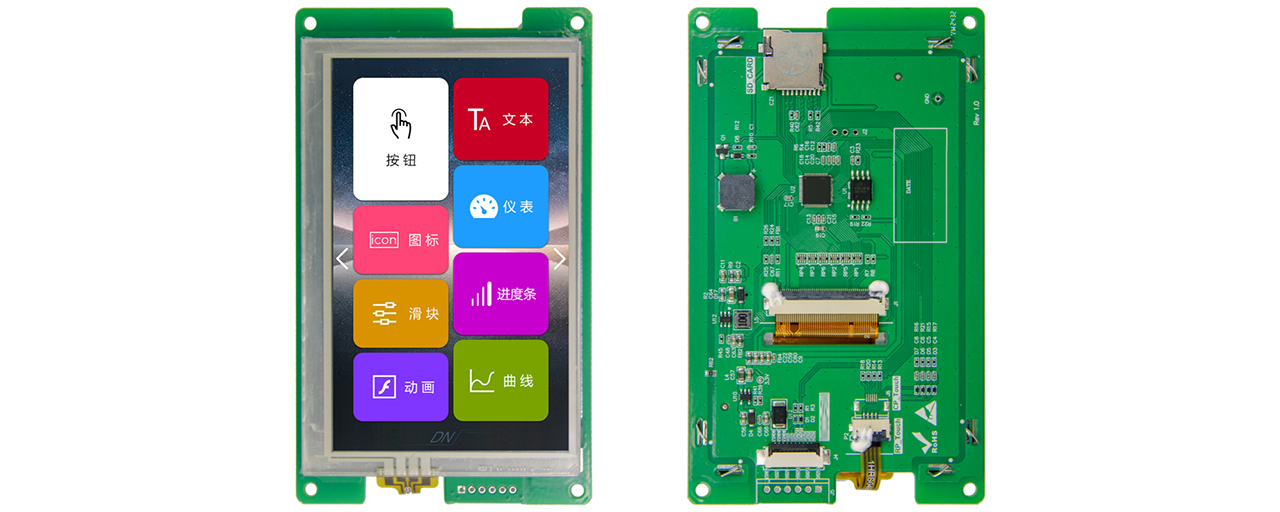

DC48800DN043_2010_1T,10P10F上下接（TTL，电阻触摸）

DC48800DN043_2010_1C,10P10F上下接（TTL，电容触摸）

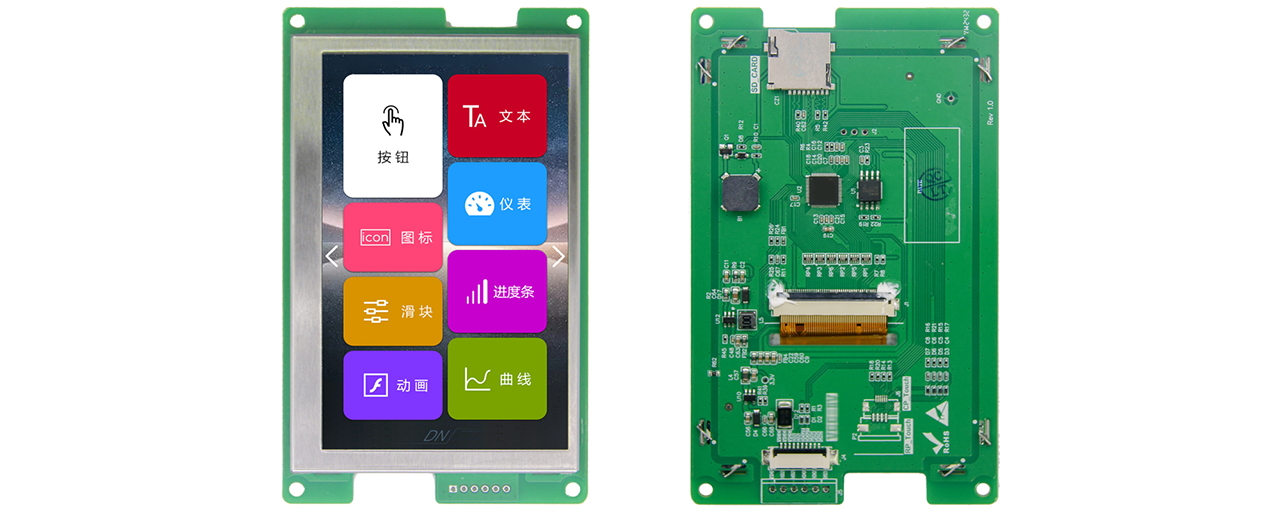

DC48800DN043_2010_1N,10P10F上下接（TTL，无触摸）

产品系列

DN系列

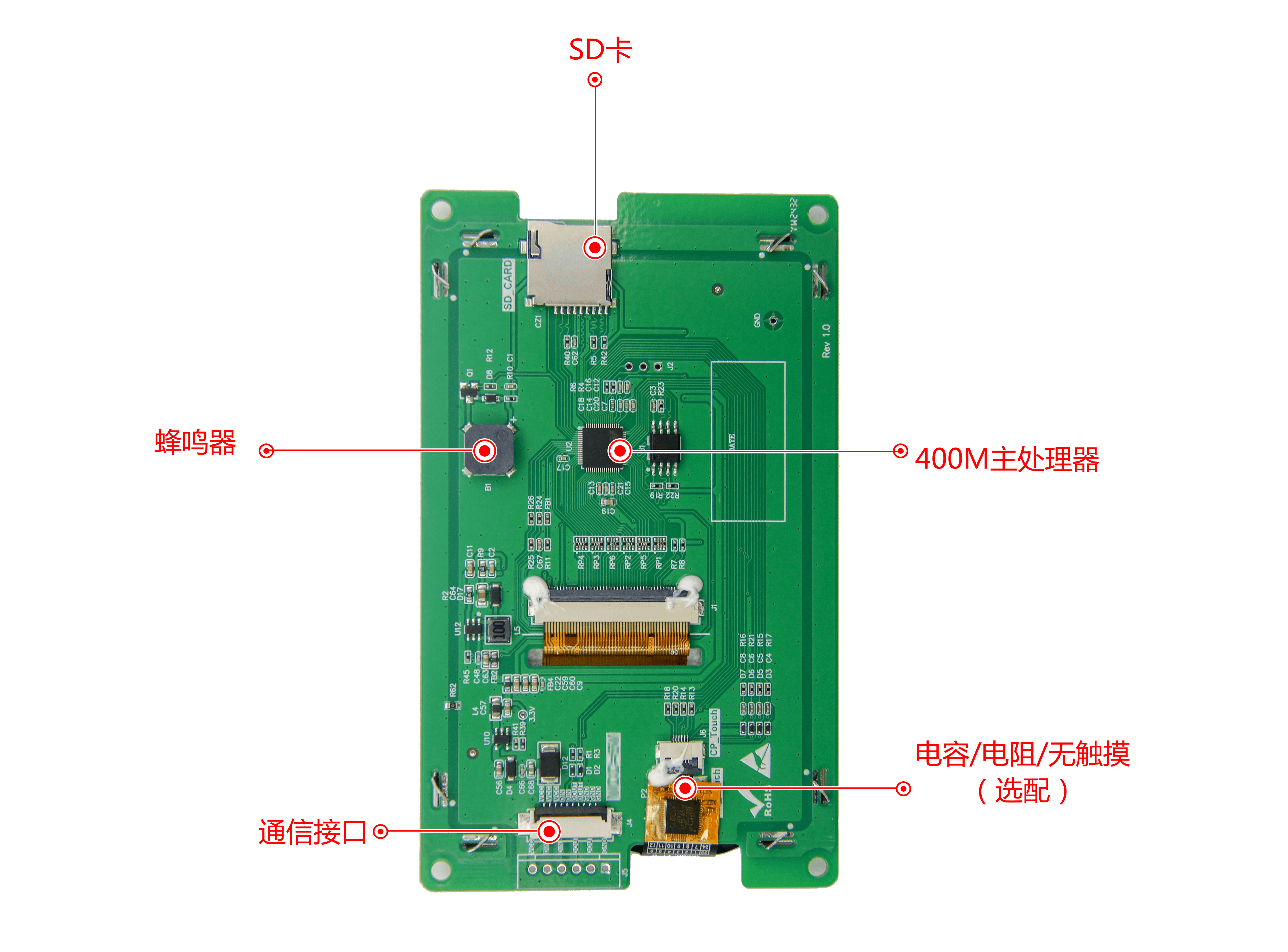

核心处理器

400M SOC处理器

操作系统

无操作系统，上电即可运行，启动时间：约1秒

协议类型

默认大彩组态指令集，上位机可配置运行MODBUS RTU、XGUS协议

脚本语言

5.3版本LUA脚本，屏内部可运行用户编写的逻辑、协议和算法功能

尺寸

4.3寸

分辨率

480*800

安装方向

支持0、90、180和270度旋转安装显示

存储空间

128Mbit

字库

内置矢量字体，边缘抗锯齿处理，支持任意大小ASCII、GBK、GB2312、UNICODE（全球语言）字库，也可自定义任意电脑字体显示

图片存储

支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储。累加可存储约185张全屏图片（按大小80KB/张计算，不建议BMP格式）。图片压缩比不同，此值会上下浮动

颜色

65K色，16位RGB

电压

5V

功耗

休眠：0.09W

背光最暗：0.35W

背光最亮：1.3W

通讯方式

TTL

通讯波特率

1200~921600bps，典型波特率：115200bps

通讯接插件规格

默认FPC1.0-10P，可选配XH2.54-6P立式

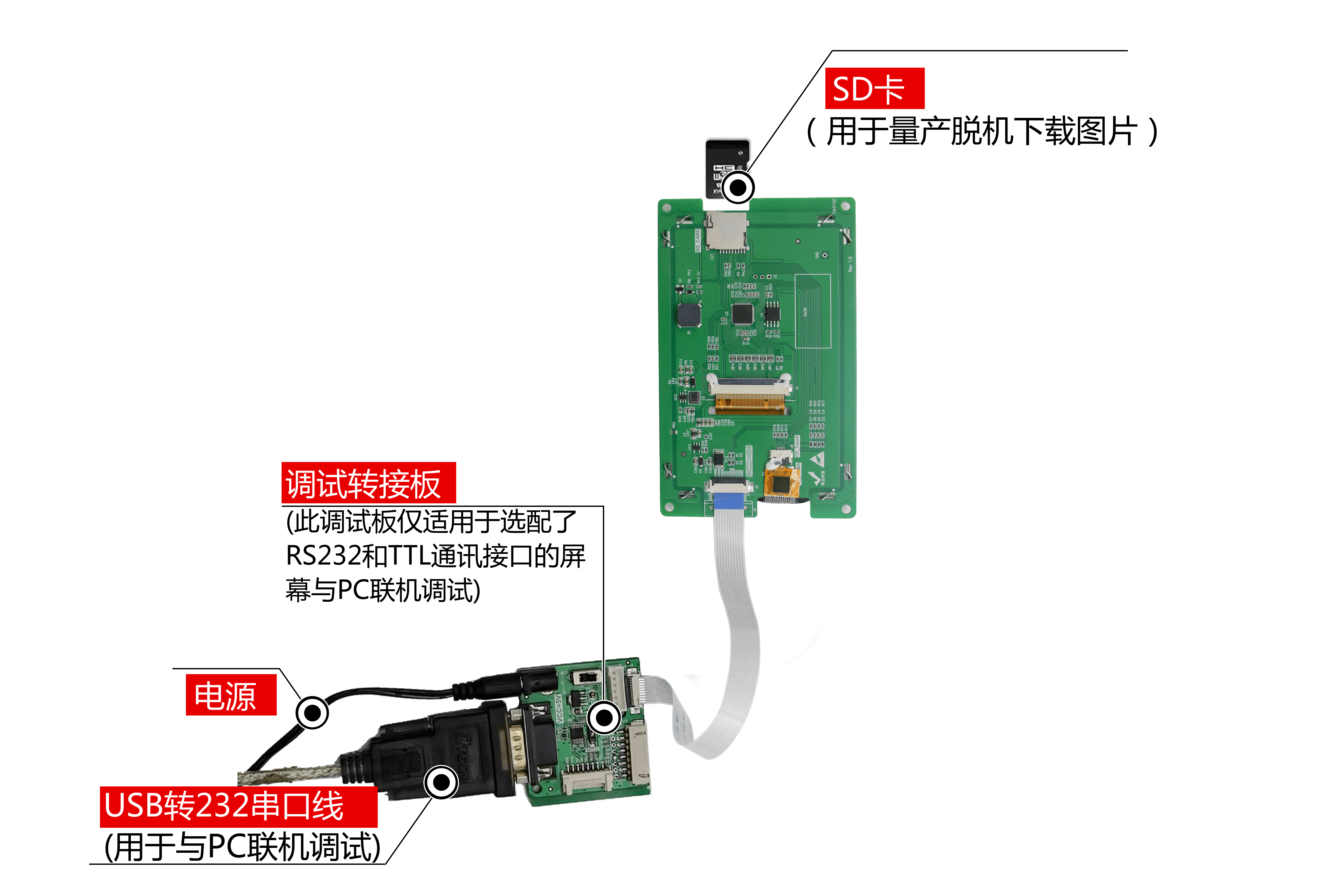

图片本地下载

SD卡、串口

固件本地/远程升级

插入SD卡本地升级/支持用户主板远程串口升级屏幕固件

图片远程升级

支持用户远程利用自己主板串口升级屏幕相关图片工程、字库、配置文件等

屏有效显示区（AA）

56.2mm*93.6mm

产品尺寸（长*宽*高）

73.2mm*121.9mm*11.2mm

配套上位机软件

VisualTFT®

◆ 可靠性参数

工作温度

-20~+70℃

存储温度

-30~+80℃

ESD测试

测试标准：IEC 61000-4-2 接触：±4KV；空气：-10/+11KV

EFT测试

测试标准：IEC 61000-4-4 国标4（电压：±4KV；频率：100/5KHZ；时间：120S），无重启，无显示异常，无触摸异常等现象，测试功能正常

辐射测试

测试标准：EN55022 ClassB 余量-6dB 测试环境：三米暗波室

◆ 产品核心竞争力

学习周期

30分钟熟悉开发环境，3天完成人机交互设计

程序调试

上位机集成了“虚拟串口屏”，无需连接硬件，直接Keil IDE与其绑定调试

组态控件

拥有多语言、按钮、文本、下拉菜单、进度条、滑块、仪表、动画、二维码、曲线、数据记录、圆形进度条、子画面滑动控件等多种组态控件

系统键盘

内置虚拟数字、字符键盘，支持中英文输入法，可自定义键盘

数据记录

支持数据记录控件内容导出到SD卡

图层技术

系统内置多个显示图层，切换速度更快

多语言功能

出厂可预置多达15种全球任意国家语言，一键切换所需语言，无需多套UI

逻辑运算处理

上位机内嵌LUA脚本解析器，用户可在屏内自定义各种复杂逻辑关系和协议,满足客户99.9%的产品功能需求

远程升级

支持远程串口升级屏幕固件、工程文件、指定图片、配置文件和字库等

生命周期

采用传统大品牌处理器，多年不断货

◆ 液晶屏

显示器类型

IPS液晶屏

背光灯管

LED

亮度（cd/m²）

400

背光灯寿命（h）

>20,000

对比度

1000:1

视角（L/R/T/B）

80/80/80/80

◆ 触控面板（电阻、电容触摸可选配）

触控类型

电容触摸屏（IC:GT911）

电容屏触控方式

单点、滑动触摸

电容屏透光率

90%以上

电容屏触控次数

电容屏触摸次数理论无限次、触控寿命与工作环境（灰尘、湿度）有关

电容盖板定制化

可按用户图纸尺寸定制“玻璃盖板+电容触摸”一体化贴合服务

触控类型

电阻触摸屏

电阻屏触控方式

单点、滑动触摸

电阻屏透光率

80%以上

电阻屏触控次数

同一个像素点，单点次数100万次以上

◆ 定制服务

定制费用

一次性签订1000PCS合同，部分可免收定制费

硬件电路

可定制PCB尺寸、电路厚度、添加用户电路、军工级温度显示等

软件定制

根据用户需求定制特殊指令或控件，降低用户开发难度

美工服务

可提供图片美工及产品结构设计服务

其它

按需定制，满足用户一切需求
