◆ 产品参数

型号说明

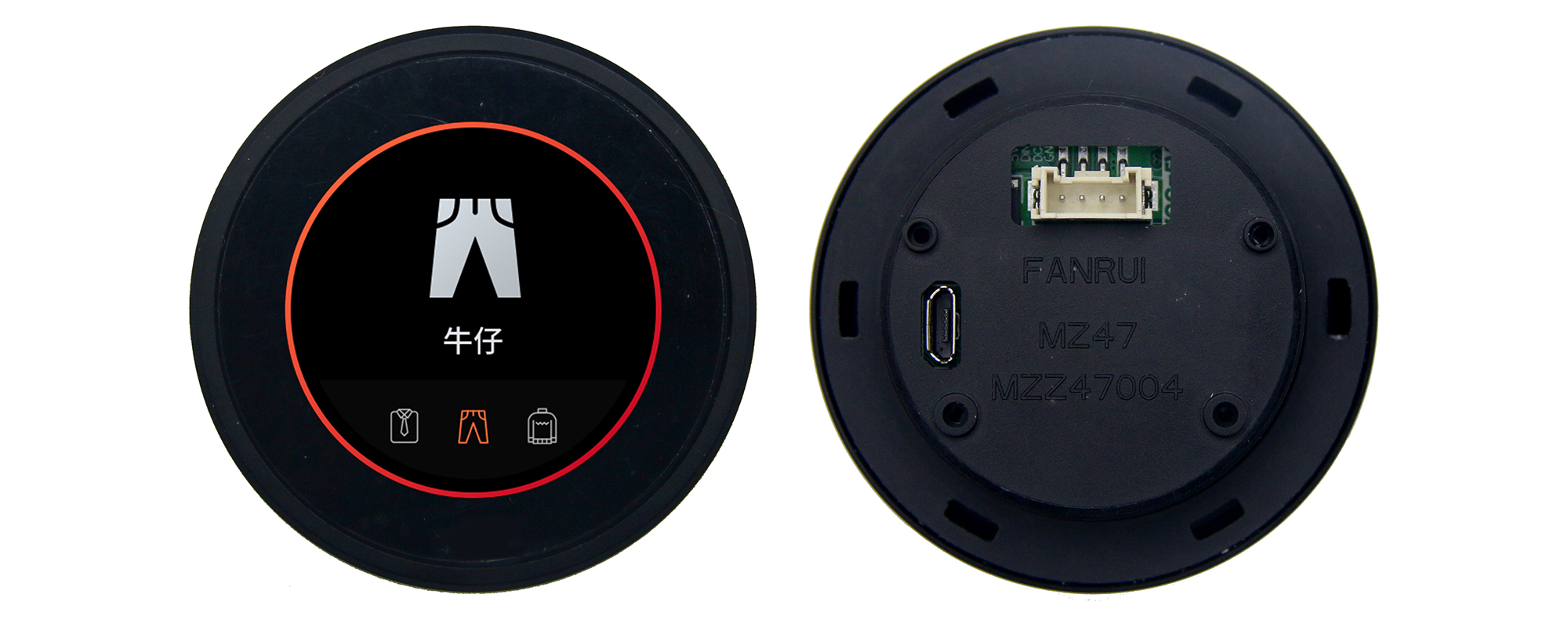

HMI40400KDB016_1000_1N,XNP (TTL，无触摸)

产品系列

DB系列

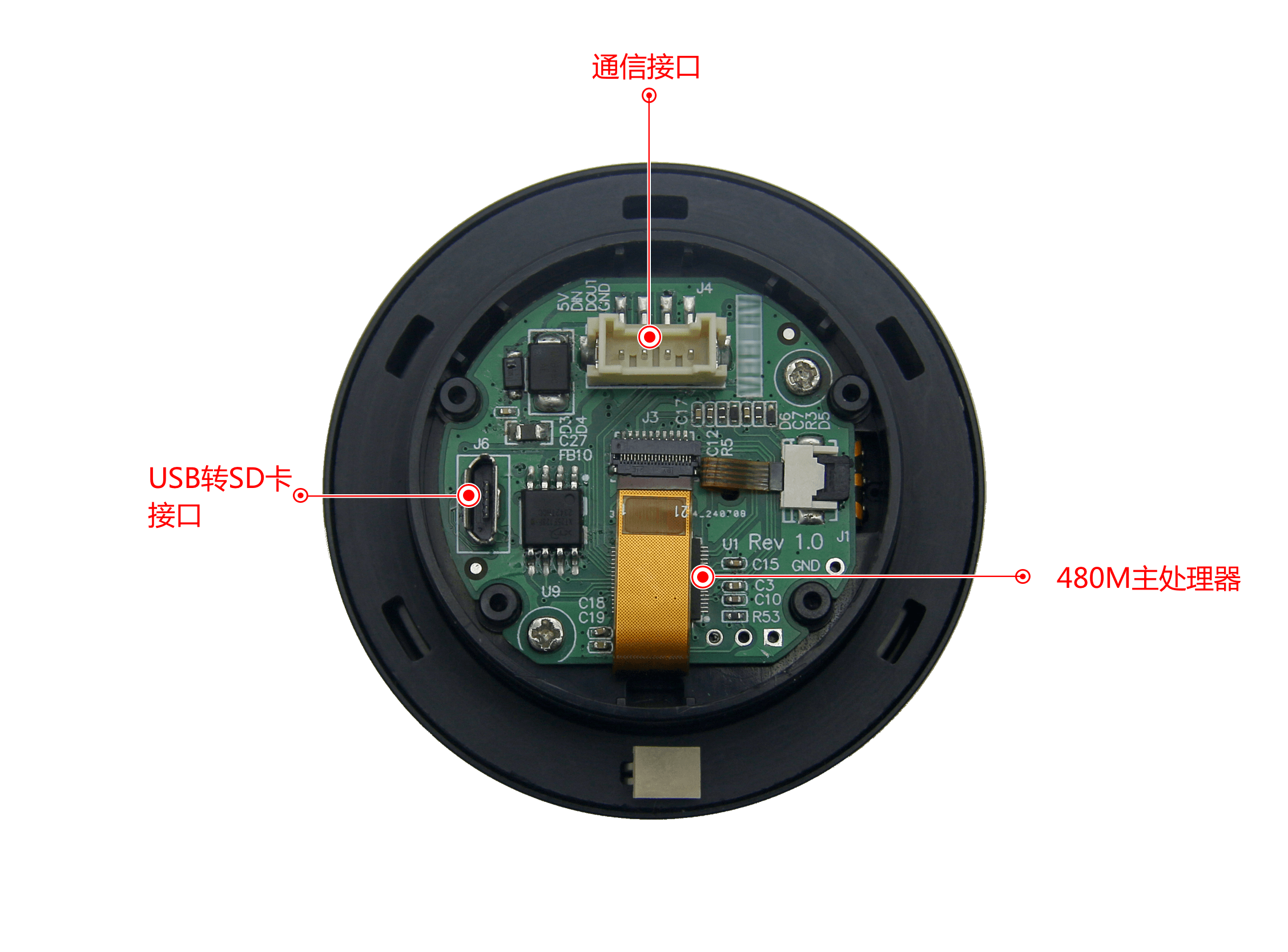

核心处理器

480M SOC处理器

操作系统

无操作系统，上电即可运行，启动时间：约1秒

协议类型

支持MODBUS RTU、FX2N、FX3U、DELTA(DVP)、XINJIE(XC）、XINJIE(XD）、FATEK(FB)、HAIWELL(N/S)、SAMKOON、EMERSON、DCBUS、XGUS等协议

脚本语言

5.3版本LUA脚本，屏内部可运行用户编写的逻辑、协议和算法功能

尺寸

1.6寸

分辨率

400*400

安装方向

支持0、90、180和270度旋转安装显示

存储空间

128Mbit

字库

内置矢量字体，边缘抗锯齿处理，支持任意大小ASCII、GBK、GB2312、UNICODE（全球语言）字库，也可自定义任意电脑字体显示

图片存储

支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储。累加可存储约

160张全屏图片（按大小65KB/张计算，不建议BMP格式）。图片压缩比不同，

此值会上下浮动

颜色

65K色，16位RGB

电压

5V

功耗

背光最暗：0.55W

背光最亮：0.8W

通讯方式

TTL

通讯波特率

1200~921600bps，典型波特率：115200bps

通讯接插件规格

HY2.0-4P立式

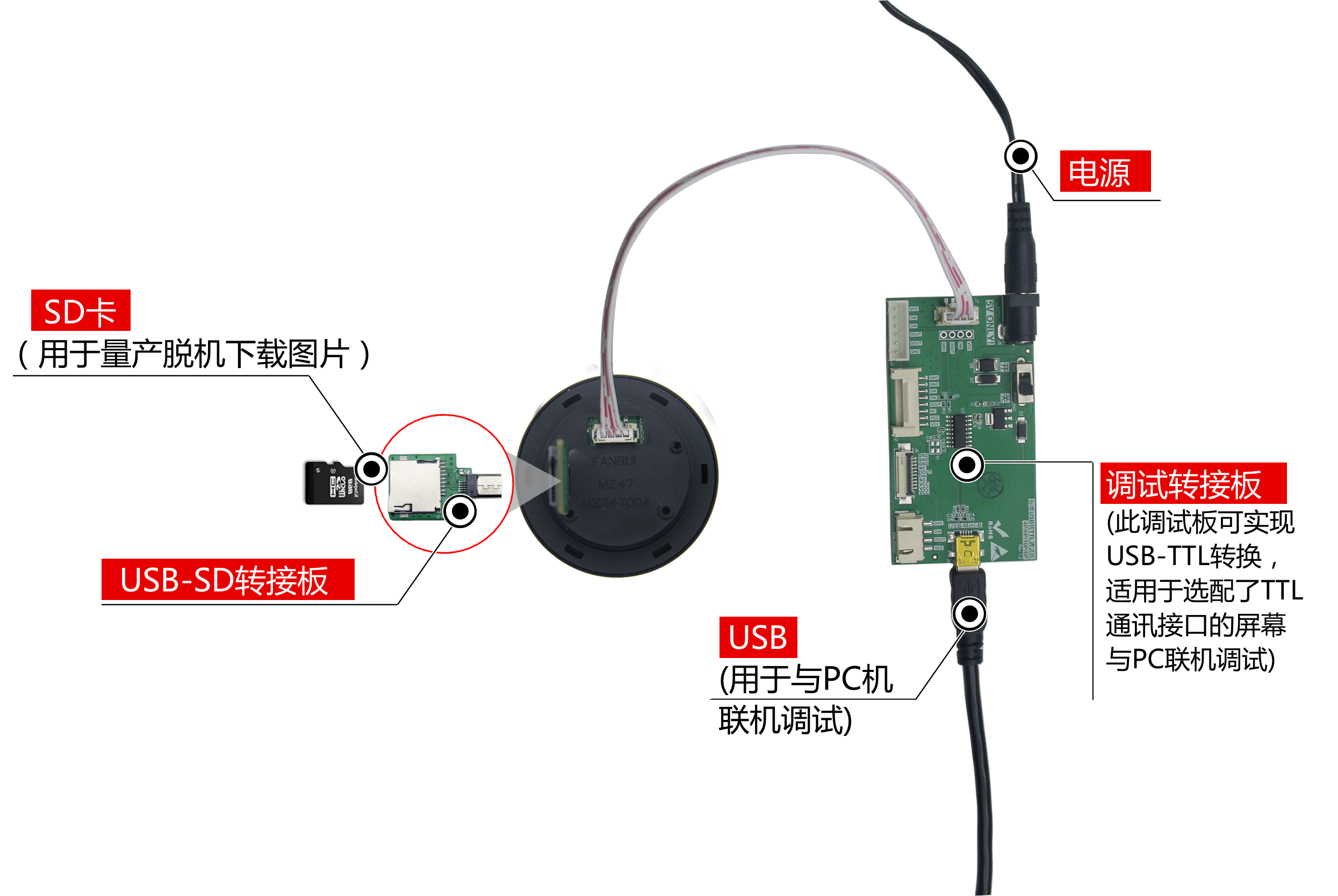

图片本地下载

SD卡、串口

固件本地/远程升级

插入SD卡本地升级/支持用户主板远程串口升级屏幕固件

图片远程升级

支持用户远程利用自己主板串口升级屏幕相关图片工程、字库、配置文件等

屏有效显示区（AA）

φ39.8mm

产品尺寸（直径*高）

φ59.0mm*29.6mm

开窗尺寸

φ43mm（建议客户机柜开窗尺寸φ44mm）

配套上位机软件

VisualHMI®

◆ 可靠性参数

工作温度

-20~+70℃

存储温度

-30~+80℃

ESD测试

测试标准：IEC 61000-4-2空气：±12KV

EFT测试

测试标准：IEC 61000-4-4 国标4（电压：±4KV；频率：100/5KHZ；时间：120S），无重启，无显示异常等现象，测试功能正常

辐射测试

测试标准：EN55022 ClassB 余量-6dB 测试环境：三米暗波室

◆ 产品核心竞争力

学习周期

30分钟熟悉开发环境，3天完成人机交互设计

程序调试

上位机集成了“HMI模拟器”，无需连接硬件，直接Keil IDE与其绑定调试

组态控件

除传统的按钮、文本、进度条、二维码等控件，还新加多种全新的组态控件，如：多状态指示灯、配方、操作记录、流动块、告警条等组态控件

系统键盘

内置虚拟数字、字符键盘，支持中英文输入法，可自定义键盘

数据记录

支持数据记录控件内容导出到SD卡

图层技术

系统内置多个显示图层，切换速度更快

多语言功能

出厂可预置多达30种全球任意国家语言，一键切换所需语言，无需多套UI

逻辑运算处理

上位机内嵌LUA脚本解析器，用户可在屏内自定义各种复杂逻辑关系和协议,满足客户99.9%的产品功能需求

远程升级

支持远程串口升级屏幕固件、工程文件、指定图片、配置文件和字库等

生命周期

采用传统大品牌处理器，多年不断货

◆ 液晶屏

显示器类型

IPS液晶屏

背光灯管

LED

亮度（cd/m²）

350

背光灯寿命（h）

>20,000

对比度

1200:1

视角（L/R/T/B）

80/80/80/80

◆ 定制服务

定制费用

一次性签订1000PCS合同，部分可免收定制费

硬件电路

可定制PCB尺寸、电路厚度、添加用户电路、军工级温度显示等

软件定制

根据用户需求定制特殊指令或控件，降低用户开发难度

美工服务

可提供图片美工及产品结构设计服务

其它

按需定制，满足用户一切需求
