◆产品参数

型号说明

DC72720DH040_1V01_0C(RS232，电容触摸)

产品系列

DH系列

核心处理器

600M SOC处理器

操作系统

无操作系统，上电即可运行，启动时间：约1秒

协议类型

默认大彩组态指令集，上位机可配置运行MODBUSRTU、XGUS协议

脚本语言

5.3版本LUA脚本，屏内部可运行用户编写的逻辑、协议和算法功能

尺寸

4.0寸

分辨率

720*720

安装方向

支持0、90、180和270度旋转安装显示

存储空间

128Mbit

字库

内置矢量字体，边缘抗锯齿处理，支持任意大小ASCII、GBK、GB2312、UNICODE（全球语言）字库，也可自定义任意电脑字体显示

图片存储

支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储。累加可存储约87张全屏图片（按大小169KB/张计算，不建议BMP格式）。图片压缩比不同，此值会上下浮动

颜色

65K色，16位RGB

电压

5-28V

功耗

背光最暗、无喇叭：0.8W

背光最暗、有喇叭：2.4W

背光最亮、无喇叭：2.3W

背光最亮、有喇叭：4.8W

通讯方式

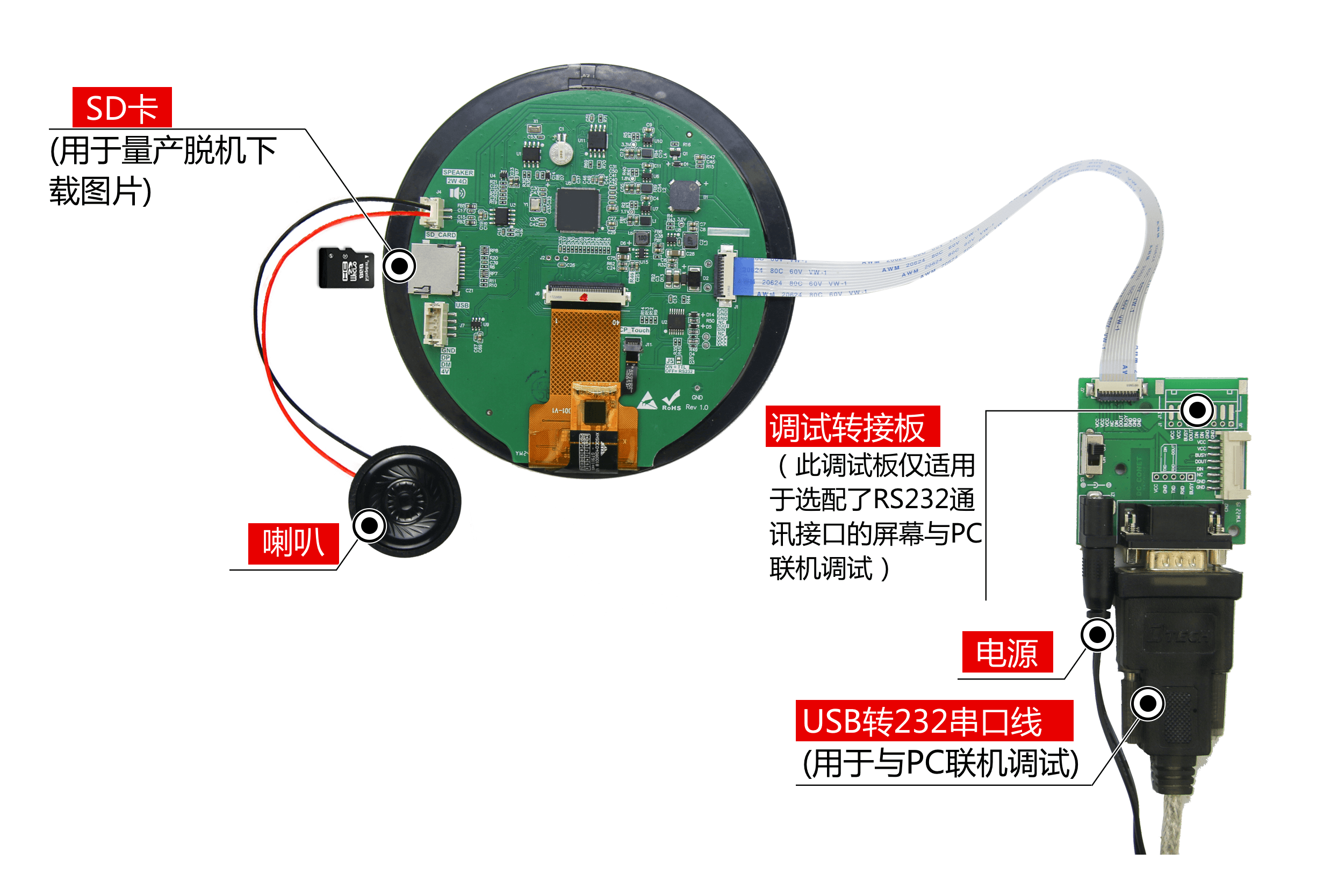

RS232/TTL（出厂默认232电平，短接J5为TTL电平）

通讯波特率

1200～921600bps,典型波特率：115200bps

通讯接插件规格

FPC1.0-10P

图片本地下载

SD卡、串口、U盘

固件本地/远程升级

插入SD卡/U盘本地升级/支持用户主板远程串口升级屏幕固件

U盘接插件规格

PH2.0-4P立式

图片远程升级

支持用户远程利用自己主板串口升级屏幕相关图片工程、字库、配置文件等

实时时钟（RTC）

支持时钟、定时器、倒计时等功能

屏有效显示区（AA）

φ101.5mm

产品尺寸（直径*高）

φ123.0mm*12.0mm

配套上位机软件

VisualTFT®

音频播放

MP3音频格式(喇叭4Ω2W，单声道)，与图片共用存储空间。若mp3格式的采样率为128kbps，占用存储0.92MB/分钟

音频接插件规格

PH2.0-2P

视频播放

MP4视频格式，与图片共用存储空间。若1个分辨率为800*600、视频码率3000Kbps、音频码率166Kbps、帧率25Hz的视频文件，占用存储21.9MB/分钟

◆可靠性参数

工作温度

-20~+70℃

存储温度

-30~+80℃

ESD测试

测试标准：IEC 61000-4-2空气：+13/-12KV

EFT测试

测试标准：IEC 61000-4-4 国标4（电压：±4KV；频率：100/5KHZ；时间：120S），无重启，无显示异常，无触摸异常等现象，测试功能正常

辐射测试

测试标准：EN55022 ClassB 测试环境：三米暗波室

◆产品核心竞争力

学习周期

30分钟熟悉开发环境，3天完成人机交互设计

程序调试

上位机集成了“虚拟串口屏”，无需连接硬件，直接Keil IDE与其绑定调试

组态控件

拥有多语言、按钮、文本、下拉菜单、进度条、滑块、仪表、动画、二维码、曲线、数据记录、圆形进度条、子画面滑动控件等多种组态控件

系统键盘

内置虚拟数字、字符键盘，支持中英文输入法，可自定义键盘

数据记录

支持数据记录控件内容导出到SD卡

图层技术

系统内置多个显示图层，切换速度更快

多语言功能

出厂可预置多达15种全球任意国家语言，一键切换所需语言，无需多套UI

逻辑运算处理

上位机内嵌LUA脚本解析器，用户可在屏内自定义各种复杂逻辑关系和协议,满足客户99.9%的产品功能需求

远程升级

支持远程串口升级屏幕固件、工程文件、指定图片、配置文件和字库等

生命周期

采用传统大品牌处理器，多年不断货

◆液晶屏

显示器类型

IPS液晶屏

背光灯管

LED

亮度（cd/m²）

500

背光灯寿命（h）

>20,000

对比度

1200:1

视角（L/R/T/B）

80/80/80/80

◆触控面板

触控类型

电容触摸屏（IC:GT911）

电容屏触控方式

单点、滑动触摸

电容屏透光率

90%以上

电容屏触控次数

电容屏触摸次数理论无限次、触控寿命与工作环境（灰尘、湿度）有关

电容盖板定制化

可按用户图纸尺寸定制“玻璃盖板+电容触摸”一体化贴合服务

◆定制服务

定制费用

一次性签订1000PCS合同，部分可免收定制费

硬件电路

可定制PCB尺寸、电路厚度、添加用户电路、军工级温度显示等

软件定制

根据用户需求定制特殊指令或控件，降低用户开发难度

美工服务

可提供图片美工及产品结构设计服务

其它

按需定制，满足用户一切需求
