◆ 产品参数

型号说明

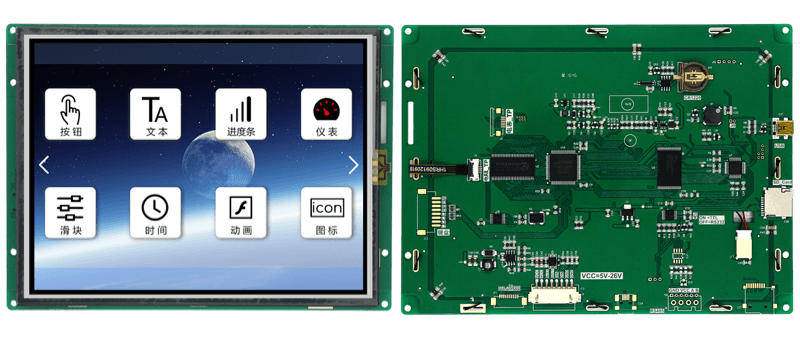

DC80600B080_03TF_RTC (RS232,电阻触摸)

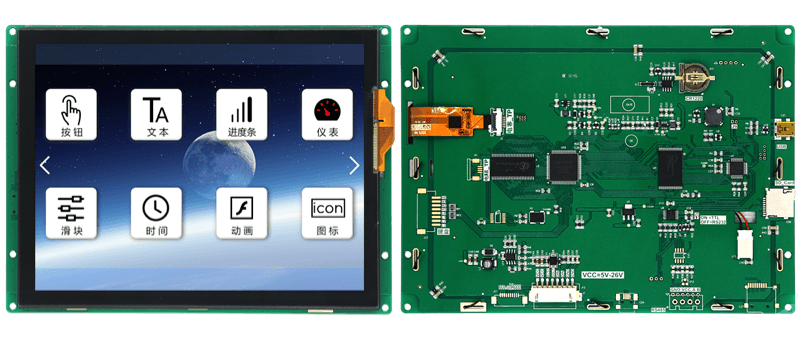

DC80600B080_03CF_RTC (RS232,电容触摸)

DC80600B080_03NW_RTC (RS232,无触摸)

产品系列

基本型

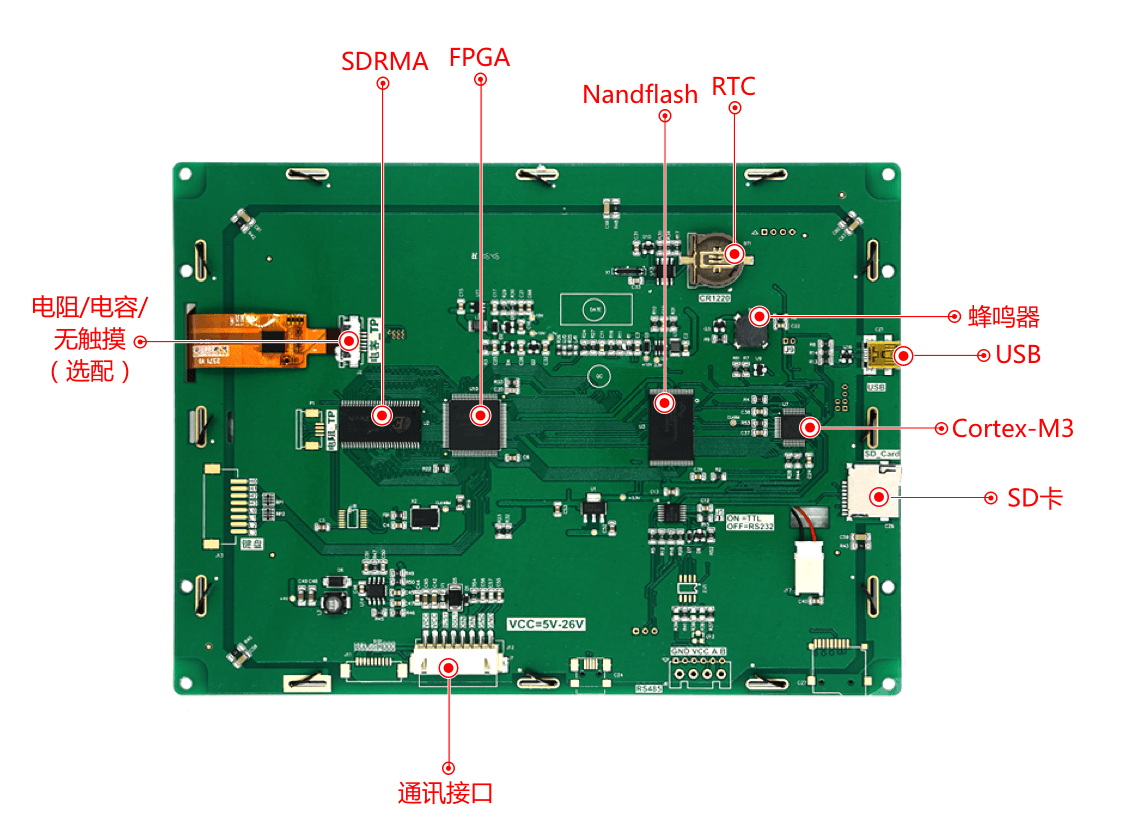

核心处理器*

Cortex-M3 + FPGA双核架构

操作系统

无操作系统，上电即可运行

协议类型

默认大彩组态指令集，可升级固件支持MODBUS RTU协议

尺寸

8.0寸

分辨率

800*600

安装方向

支持0、90、180和270度旋转安装显示

存储空间

1Gbit

字库

内置10MB字库，包含任何大小点阵ASCII、GBK、GB2312、UNICODE字库，可自定义任意电脑字体显示

图片存储

支持任意大小图片存储，累加可存储约109张全屏图片

颜色

65K色，16位RGB

电压

5-26V(误差±0.2V)

功耗

背光最亮：712mA@5V；关背光：181mA@5V

通讯方式

RS232/TTL(出厂默认232电平)

通讯波特率

RS232:1200～1Mbps，典型波特率：115200bps

通讯接插件规格

XH2.54-8P

图片下载

支持MiniUSB/SD卡/UART下载，研发推荐USB下载、生产批量建议SD下载

固件升级

插入SD卡升级屏幕固件

实时时钟(RTC)

支持时钟、定时器、倒计时等功能

屏有效显示区（AA）

长×宽 = 162.5mm×122.5mm

产品尺寸（长*宽*高）

长×宽×高 = 199.5mm×148.8mm×20.6mm

配套上位机软件

VisualTFT®

AV输入

不支持

语音播放

不支持

视频播放

不支持

WIFI

不支持

三防漆工艺

无

◆ 产品核心竞争力

学习周期

30分钟熟悉开发环境，3天完成人机交互设计

程序调试

上位机集成了“虚拟串口屏”，无需连接硬件，直接Keil IDE与其绑定调试

启动时间

上电即运行，无系统加载时间

组态控件

拥有按钮、文本、下拉菜单、进度条、滑块、仪表、动画、二维码、曲线、数据记录、等各种组态控件

系统键盘

内置虚拟数字、字符键盘，支持中英文输入法，可自定义键盘

数据记录

支持数据记录控件内容导出到SD卡

多语言功能

出厂可预置多达10种全球任意国家语言，一键切换所需语言，无需多套UI

逻辑运算处理

上位机内嵌脚本编译器，用户可在屏内自定义各种复杂逻辑关系和协议,满足客户99.9%的产品功能需求

生命周期

采用传统大品牌处理器，多年不断货

◆ LCD显示器

显示器类型

TFT液晶屏

背光灯管

LED

亮度（cd/m²）

300

背光灯寿命（h）

>20,000

对比度

500:1

视角（L/R/T/B）

70/70/50/70

◆ 触控面板（选配）

触控类型

电容触摸屏

电阻触摸屏

触控方式

单点、滑动触摸

单点、滑动触摸

透光率

90%以上

80%

触控次数

电容屏触摸次数理论无限次、触控寿命与工作环境（灰尘、湿度）有关

同一像素点，单点100万次以上

◆ 环境与认证

工作温度

-20～+70℃

存储温度

-30～+80℃

震动测试

10 to 25Hz(X,Y,Z方向 2G 30分钟)

ESD测试

Air=±8KV，Contact=±4KV (可支持更高)

高低温测试

实验温度:70℃±3℃,72H/-20℃±3℃,72H；实验湿度:50℃±3℃,90%±3%RH, 72H

认证

ROHS、 CE认证（EMI等级:EN55022 ClassB标准）

◆ 定制服务

定制费用

一次性签订1000PCS合同，部分可免收定制费

通讯接口

可定制并行总线、CAN、Zigbee、以太网或WIFI等外通讯接口

硬件电路

可定制PCB尺寸、电路厚度、添加用户电路、军工级温度显示等

软件定制

根据用户需求定制特殊指令或控件，降低用户开发难度

美工服务

可提供图片美工及产品结构设计服务

其它

按需定制，满足用户一切需求
